申请日2004.07.08
公开(公告)日2005.07.13
IPC分类号C02F1/48
摘要
本实用新型公开了一种水处理磁化装置。本装置主要结构与已有磁化装置结构不同，它包括一个筒状外壳，外壳两端分别设有入水口和出水口，其特征在于外壳内固定有沿轴方向以轴向为圆心均匀分布的磁柱，磁柱由多个同极相对的永磁铁组成，磁柱上相邻的永磁铁之间固定有导磁金属板，相邻磁柱之间水平相邻的永磁铁相互异极排列。本实用新型能够在有限的容积内使相对磁极的数量达到最大，从而在液体流过的路径上充分励磁，所以磁化效果好，不仅可以除垢防垢，还可以除锈防锈，有较大的经济效益和实用价值。
权利要求书
1、一种水处理磁化装置，它包括一个筒状外壳，外壳两端分别设有 入水口和出水口，其特征在于外壳内固定有沿轴方向以轴向为圆 心均匀分布的磁柱，磁柱由多个同极相对的永磁铁(3)组成，磁柱 上相邻的永磁铁(3)之间固定有导磁金属板(4)，相邻磁柱之间水 平相邻的永磁铁(3)相互异极排列。
2、根据权利要求1所述的水处理磁化装置，其特征在于水平相邻的 导磁金属板(4)之间保持有空隙。
3、根据权利要求1或2所述的水处理磁化装置，其特征在于同一磁 柱上的导磁金属板(4)之间间隔均等。

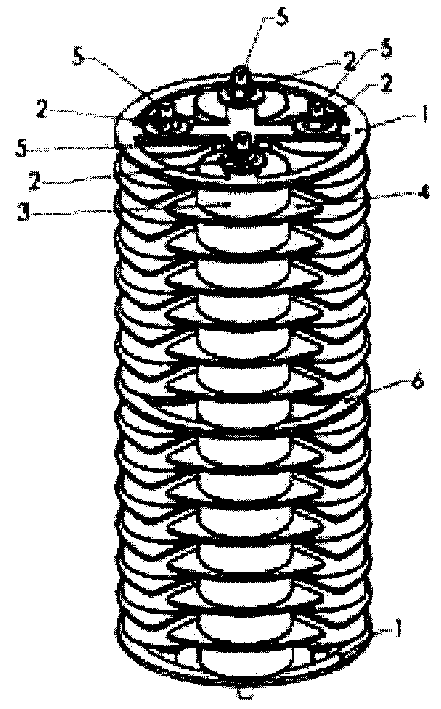

4、根据权利要求3所述的水处理磁化装置，其特征在于磁柱上有通 孔，磁柱两端及中间分别有带孔的端面固定板(1)和中间固定板 (6)，固定轴(5)从一端固定板(1)上的孔插入磁柱的通孔至另一端 固定板穿出，两端通过螺母(2)将磁柱固定住。
说明书
水处理磁化装置
【技术领域】
本实用新型涉及一种应用于防止供水管道内壁生锈、结垢的水处 理磁化装置。
【背景技术】
现有的一般使用磁石的水处理磁化装置多是在中空的液体流动 管体周围至少安装一对磁石，使磁石之间形成该磁极间的磁场，磁化 管体内流过的液体。所用磁石可分为永磁式和电磁式两种，采用永磁 式为了得到较高的磁场强度，所用磁石体积增大，安装和使用均受到 体积限制，而且随时间延长或水温提高会出现退磁现象，采用电磁式 其磁场强度容易调节，而且可以达到很高磁场强度，同时磁场强度不 受时间和温度影响，稳定性好，但需要外界提供激磁电源，而且生产 成本相对较高。
【实用新型内容】
所解决的技术问题
本实用新型的目的在于克服上述现有技术缺点，提供一种生产成 本低，安装使用方便的水处理磁化装置。采用本实用新型的水处理磁 化装置不仅可以防垢除垢，还具有优异的防锈除锈的作用。
技术方案
为了实现上述目的，本实用新型的水处理磁化装置包括一个筒状 外壳，外壳两端分别设有入水口和出水口，其特征在于外壳内沿轴方 向固定有多个磁柱，磁柱可以是3个或3个以上，例如可以是4个或 5个，具体数量可以根据使用管道的直径和磁柱的截面积来确定，并 且所述磁柱均匀分布在以筒轴为圆心的圆周上，磁柱由多个同极相对 的永磁铁组成，磁柱上相邻的永磁铁之间固定有导磁金属板，相邻磁 柱之间水平相邻的永磁铁相互异极排列。磁柱和导磁金属板水平截面 的形状不是关键的，可以是任意形状，例如方形、圆形或扇形，只要 该形状可以起到在单位容积内相对磁极数量最大的作用即可。
上述的水平相邻的导磁金属板之间保持有一定空隙，以便液体流 通。在同一磁柱上的各导磁金属板之间间隔均等，其间隔可以根据实 际使用时永磁磁铁的高度确定。
磁柱可以通过已知的任意方法固定在筒状外壳上，例如将固定板 直接焊在筒状外壳内壁上的方式。磁柱相互之间固定的方式优选采用 磁柱永磁铁上开有通孔，并在磁柱两端及中间放入带孔的固定板，用 固定轴从一端固定板上的孔插入磁柱的通孔至另一端固定板穿出，两 端通过螺母将各磁柱及各磁柱上的永磁铁固定住。
使用时只要将本装置的进水口和出水口与供液管路连接好，当液 体从进水口流入，由于磁柱上永磁铁同极相对，磁力线集中在导磁金 属板上形成层级柱，由于水平相邻磁铁为异极相对，因此从进水口流 入液体被磁力线垂直切割，使液体充分励磁，提高磁化效果。
