申请日2005.02.16
公开(公告)日2005.09.21
IPC分类号C02F1/00; C02F1/32; C02F1/36; C02F1/72; C02F1/78
摘要
本发明公开了一种城市生活污水处理塔，它包括塔体，塔体内若干层塔板层以及置于塔体外的压缩空气源，高电压发生器，超声波发生器，直流电压发生器及紫外线电源。本发明是集空气中的氧，臭氧，超声波，紫外线，高能电子辐射等诸多作用于一体的污水处理方案。其设备及运行费用相对降低。适合城市一幢居民楼，一家宾馆，一家浴室等城市小型生活污水源各自独立处理之用，有益于城市生活污水治理和就地返回供应生活杂用水。
权利要求书
1.一种城市生活污水处理塔，包括塔体。塔体内自上而下按一定间距水平排列若 干层塔板层。以及置于塔体外的压缩空气源，高电压发生器，超声波发生器，直流电 压发生器，紫外线灯电源。其特征是所述塔体的顶部设置有污水输入管，空气排空 管。塔体底部设置有处理水排出管，空气输入管;所述塔板层由一块表面为电绝缘 层的金属材质的杯状塔板，与一块通过塔体与大地电性相通的网状塔板组合为一层 塔板层。所述杯状塔板上设置有污水溢流管，以保持该塔板上存储一定高度的污水 层。所述网状塔板水平沉浸在此污水层内水面附近。所述杯状塔板与网状塔板间距 中的污水层内，设置有紫外线灯管。所述杯状塔板上设置有空气管，该塔板的下板 面上还设置有超声波换能器。所述塔板层，每相邻的两层塔板层，仅其中一层的网 状塔板的上部空间，设置有高电压放电极。
2.根据权利要求1所述的一种城市生活污水处理塔，其特征是，所述压缩空气源 与塔体底部空气输入管相连通，所述高电压发生器，其输出一端接大地，另一端与高 电压放电极连接。所述超声波发生器与超声波换能器连接。所述直流电压发生器， 其输出一端与杯状塔板连接，另一端接大地。所述紫外线灯电源与紫外线灯管连接。
说明书
一种城市生活污水处理塔
技术领域
本发明涉及一种污水处理装置。
背景技术
大学物理下册/戴坚舟等编著，水与废水的臭氧处理/徐新华、赵伟荣编。 含氮废水处理技术与应用/孙锦宜编著，中应用臭氧，紫外线，超声波等一体 作用于污水的处理技术，是一种较高效率的方法，但是在城市生活污水的治理中， 由于其设备及运行费用高，应用很少。
发明内容
本发明的目的是提供一种设备及运行费用相对降低的城市生活污水处理塔。
本发明的技术方案概述如下：

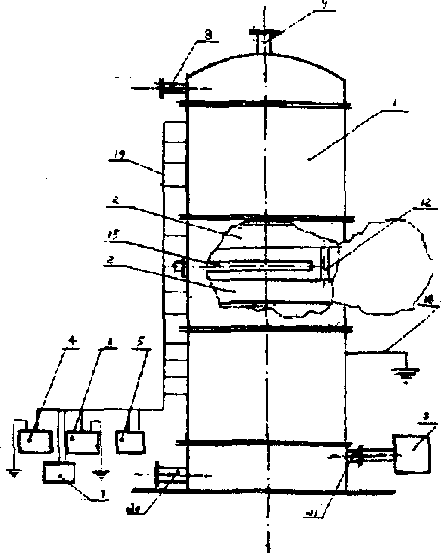

一种城市生活污水处理塔，包括塔体，塔体内自上而下按一定间距，水平排 列的若干层塔板层;以及置于塔体外的压缩空气源，高电压发生器，超声波发生 器，直流电压发生器，紫外线灯电源;塔体顶部设置有污水进入管，空气排空管; 塔体底部设置有处理水排出管，空气输入管;塔板层由一块表面为电绝缘层的金 属材质的杯状塔板与一块通过塔体与大地电性相通的网状塔板组合为一层塔板 层;杯状塔板上设置有污水溢流管，以保持该塔板上储存一定高度的污水层，网 状塔板水平沉浸在此污水层水面内附近;杯状塔板与网状塔板间距中的污水层 内，设置有紫外线灯管;杯状塔板上设置有空气管以及该塔板的下板面上还设置 有超声波换能器;塔体内每相邻的两层塔板层，仅其中一层的网状塔板的上部空 间，设置有高电压放电极;压缩空气源与塔体底部空气输入管相连通;高电压发 生器，其输出的一端接大地，另一端与高电压放电极连接;超声波发生器与超声 波换能器连接;直流电压发生器，其输出一端与杯状塔板连接，另一端接大地; 紫外线灯电源与紫外线灯管连接。
本发明有益的效果：
本发明适合城市一幢居民楼，一家宾馆，一家浴室等城市小型生活污水源的 各自独立处理之用，有益于城市生活污水治理和就地返回供应生活杂用水。
