申请日2005.05.17
公开(公告)日2006.07.19
IPC分类号F04B33/00; C02F11/04
摘要
本实用新型公开了一种污水稠泥人力手拉抽排器，由抽管管体和其内部的抽拉机构组成，抽拉机构包括拉杆、活塞、活塞阀板;拉杆的前端与活塞壁连接，活塞阀板置于活塞内且一端与其活动铰接;在活塞前端的抽管管体内设有泄压机构，在抽管管体后端设有溢流口。本实用新型结构简单、紧凑合理、工作效率高，抽吸量大，是一种理想的沼气池出料装置。
权利要求书
1、一种污水稠泥人力手拉抽排器，其特征是：由抽管管体和其内部的抽拉机 构组成，抽拉机构包括拉杆、活塞、活塞阀板;拉杆的前端与活塞壁连接， 活塞阀板置于活塞内且一端与其活动铰接;在活塞前端的抽管管体内设有泄 压机构，在抽管管体后端设有溢流口。
2、根据权利要求1所述的污水稠泥人力手拉抽排器，其特征是：泄压机构由 位于抽管管体内的抽管阀板和钢丝拉杆组成，抽管阀板下端与抽管管体铰链 连接，上端与钢丝拉杆一端连接。
3、根据权利要求1所述的污水稠泥人力手拉抽排器，其特征是：泄压机构由 位于抽管管体内的阀板、顶杆以及位于抽管管体外的中空拉杆组成，阀板下 端与抽管管体铰链连接，顶杆一端与中空拉杆进入抽管管体内的弯头固定连 接，另一端与阀板接触。
4、根据权利要求1所述的污水 稠泥人力手拉抽排器，其特征是：抽管管体前 端为弯头。
5、根据权利要求1或4所述的污水稠泥人力手拉抽排器，其特征是：抽管管 体为两段以上的组合管。
说明书
污水稠泥人力手拉抽排器
技术领域
本实用新型涉及一种液料的抽取装置，尤其是一种用于沼气池的污水稠 泥人力手拉抽排器
背景技术
农用沼气池内液料分为三层，上层为浮渣，由于菌种少，长期静止不易 消化而产生结壳，中部为沼液，是出料的主要对象，底部为沉渣，含有大量 活性污泥，菌种富集。因此，需定期出料，以增大沼气池的有效容积。据统 计，现有90%的沼气池是因为出渣问题而无法正常使用。虽然农户已建的沼 气池数量很多，但是由于在日常的管理中，没有有效的出渣设备和技术，每 次出渣都要先抽出上层稀水，再用手工挖出底层稠渣;有的只能出上层稀水， 造成底层稠渣长期沉淀。整池出渣费工费时费力，而且出渣不及时、不彻底， 以至大量稠渣长期积淀，新进发酵原料不能及时进补;导致产气率低、产气 断续甚至不产气以及整个池子废弃，给国家和农户造成重大经济损失。
实用新型内容
本实用新型的目的是提供一种结构简单、紧凑合理、工作效率高，抽吸 量大的污水稠泥人力手拉抽排器。

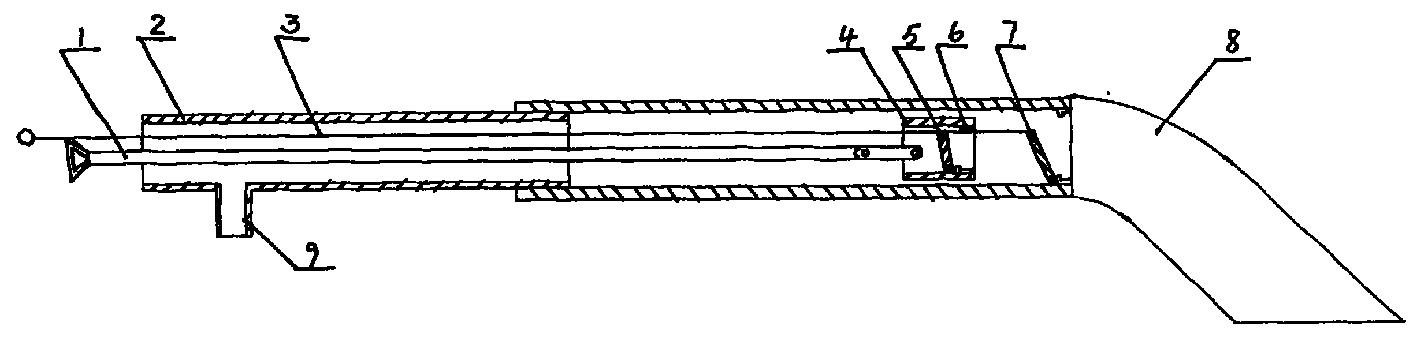

本实用新型的技术方案是：一种污水稠泥人力手拉抽排器，由抽管管体 和其内部的抽拉机构组成，抽拉机构包括拉杆、活塞、活塞阀板;拉杆的前 端与活塞壁连接，活塞阀板置于活塞内且一端与其活动铰接;在活塞前端的 抽管管体内设有泄压机构，在抽管管体后端设有溢流口。
泄压机构由位于抽管管体内的抽管阀板和钢丝拉杆组成，抽管阀板下端 与抽管管体铰链连接，上端与钢丝拉杆一端连接。
泄压机构由位于抽管管体内的阀板、顶杆以及位于抽管管体外的中空拉 杆组成，阀板下端与抽管管体铰链连接，顶杆一端与中空拉杆进入抽管管体 内的弯头固定连接，另一端与阀板接触。
抽管管体前端为弯头。
抽管管体为两段以上的组合管。
本实用新型的特点：
1、两单向阀采用整体圆盖用铰链连接，在工作时能最大限度的开放阀口，能 抽取最大物料向上排出。
2、活塞设计为圆柱形桶状，圆柱底部为单向阀，圆柱外壁用橡胶外套和抽取 管滑动配合，气密性好，能增大活塞拉出时的最大抽力。
3、该装置采用活接管分节连接，能调整外抽管的长度，使调整到人在操作时 的最佳高度，同时便于运输。
4、该装置在工作完毕后，需把抽排器内水排空，以减少拉出整体装置的重量。
