申请日2006.10.08
公开(公告)日2007.09.26
IPC分类号A01K63/00; A01K63/04
摘要
本实用新型涉及一种带外设水处理装置的壁挂式水族箱，包括水族箱、氧气机和水处理装置，所述水处理装置由一带密封盖的杯体、生态棉过滤层和活性炭处理层组成，活性炭处理层置于杯体的底部，生态棉过滤层置于杯体内的活性炭处理层的上面，杯体内于生态棉过滤层上设有沉积区，水族箱、水处理装置的杯体有下水管和上水管连通，下水管的下端置于杯体内的沉积区，上水管的下端置于杯体内的活性炭处理层的底部，氧气机的供气管与连接水族箱、水处理装置的杯体的上水管相连通。利用氧气机微小的气压，产生水流动力，形成水族箱和水处理装置内的水同步循环流动，使水族箱自动排出废物，再经过水处理装置的无害处理，使得水族箱里的水长时间保持清洁、卫生、清澈。而对水族箱的清洗，只需对其外设水处理装置的清洗，不需搬动水族箱。
权利要求书
1.一种带外设水处理装置的壁挂式水族箱，包括水族箱(4)、氧气机(5) 和水处理装置，其特征在于所述水处理装置由一带密封盖的杯体(1)、生态棉 过滤层(8)和活性炭处理层(10)组成，活性炭处理层(10)置于杯体(1) 的底部，生态棉过滤层(8)置于杯体(1)内的活性炭处理层(10)的上面， 杯体(1)内于生态棉过滤层(8)上设有沉积区(7)，水族箱(4)、水处理装 置的杯体(1)有下水管(2)和上水管(9)连通，下水管(2)的下端置于杯 体(1)的沉积区(7)内，上水管(9)的下端置于杯体(1)内的活性炭处理 层(10)的底部。
2.根据权利要求1所述的带外设水处理装置的壁挂式水族箱，其特征在于 氧气机(5)的供气管与连接水族箱(4)、水处理装置的杯体(1)的上水管(9) 相连通。
3.根据权利要求1或2所述的带外设水处理装置的壁挂式水族箱，其特征 在于连接水族箱(4)和水处理装置的杯体(1)的下水管(2)、上水管(9)上 安装有水阀(2)、(6)。
说明书
带外设水处理装置的壁挂式水族箱
技术领域
本实用新型涉及一种安放鱼类供人们观赏的水族箱，尤其是一种适合安装 在墙壁上的带外设水处理装置的壁挂式水族箱。
背景技术
目前，家居或办公场所安装使用的水族箱，通常都是台式的水族箱，其优 点是安装、使用容易方便，清洗、换水不需搬动水族箱。但是，由于这种水族 箱需要定期换水而且不宜搬动，因此不适合安装在墙壁上或安放于较高的地方。
发明内容
本实用新型要解决的技术问题是提供一种带外设水处理装置的壁挂式水族 箱，该壁挂式水族箱不仅结构简单，而且清洗、换水直接在地面上进行，不需 搬动水族箱。

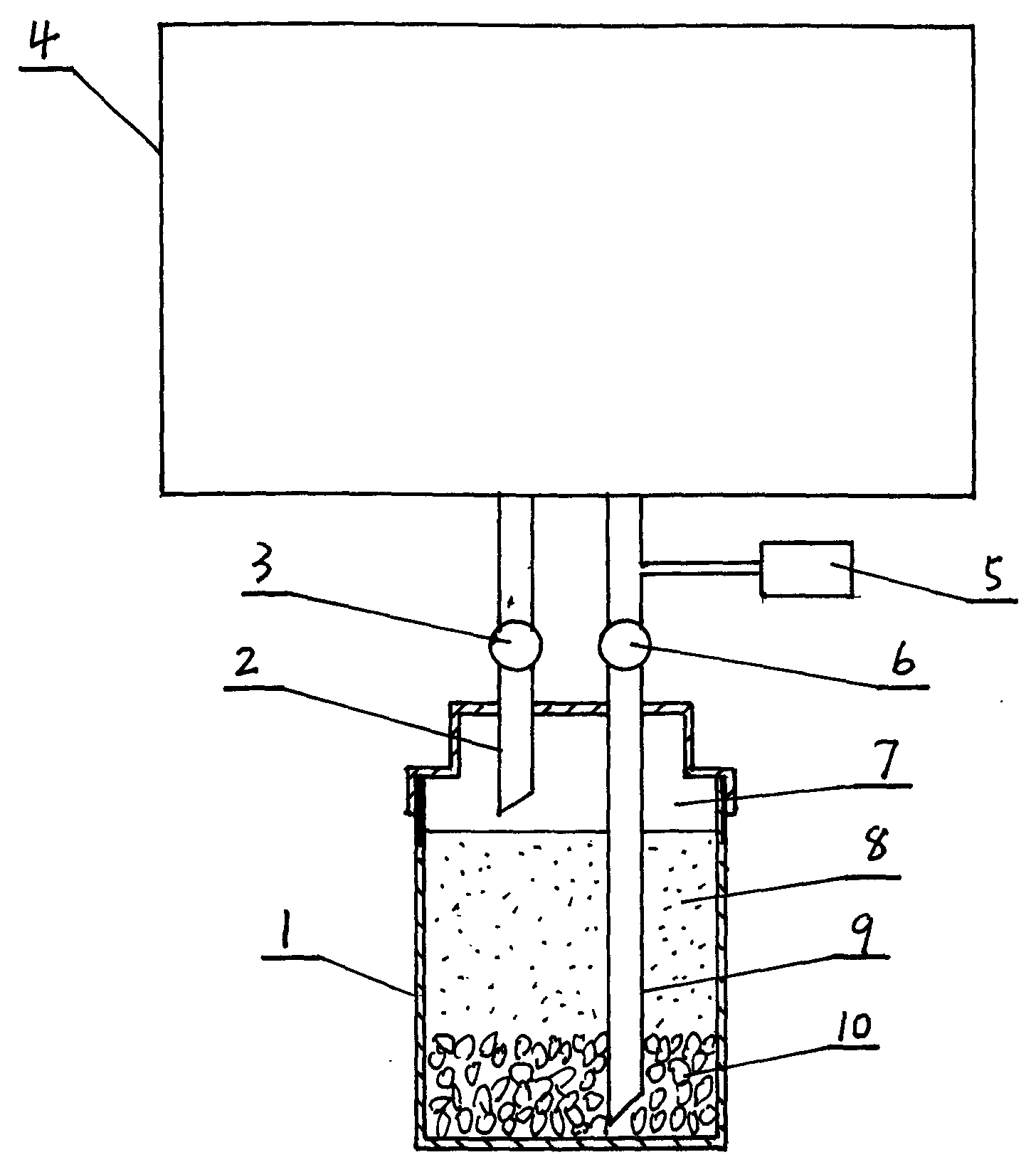

为解决上述技术问题，本实用新型的带外设水处理装置的壁挂式水族箱， 包括水族箱、氧气机和水处理装置，所述水处理装置由一带密封盖的杯体、生 态棉过滤层和活性炭处理层组成，活性炭处理层置于杯体的底部，生态棉过滤 层置于杯体内的活性炭处理层的上面，杯体内于生态棉过滤层上设有沉积区， 水族箱、水处理装置的杯体有下水管和上水管连通，下水管的下端置于杯体的 沉积区内，上水管的下端置于杯体内的活性炭处理层的底部。利用氧气机微小 的气压，加上水、气不同的比重原理，产生水流动力，形成水族箱和水处理装 置内的水同步循环流动，使水族箱自动排出废物，再经过水处理装置的无害处 理，使得水族箱里的水长时间保持清洁、卫生、清澈。
作为本实用新型的一种改进，所述氧气机的供气管与连接水族箱、水处理 装置的杯体的上水管相连通。当采用这种结构后，水处理装置的杯体内的水即 通过氧气机加压充到水族箱内。
作为本实用新型的另一种改进，连接水族箱和水处理装置的杯体的下水管、 上水管上安装有水阀。当采用这种结构后，对水族箱的清洗，只需对水处理装 置的杯体的清洗，就变得十分容易方便。
本实用新型的有益效果是：
1、结构十分简单。仅需外设一个水处理装置。
2、清洗水族箱直接在地面上进行，不需搬动水族箱。由于水族箱的外设水 处理装置安放于台面或地面上，所以清洗水族箱可以直接在地面上进行，容易 方便。
