申请日2005.06.14
公开(公告)日2006.08.16
IPC分类号E03F1/00
摘要
一种污水增压强排装置。在水箱内装有对称的水泵和缓冲器，水泵通过管路与水箱外部设置的过滤罐相接，水泵与过滤罐连接的管路上装有压力控制阀。本实用新型由于压力过滤罐内有砾石过滤层，污水中的杂质被滤在罐内，不进入水箱，解决了沉淀的问题，在水泵工作时，由于压力过滤罐内的砾石过滤层将会松散、浮起、相互碰撞，增大了水流的通道，同时将过滤在罐内的杂质辗碎，使罐内的杂质很容易被排出。当水泵停止工作后，砾石被冲洗干净并落回，恢复原始状态。
权利要求书

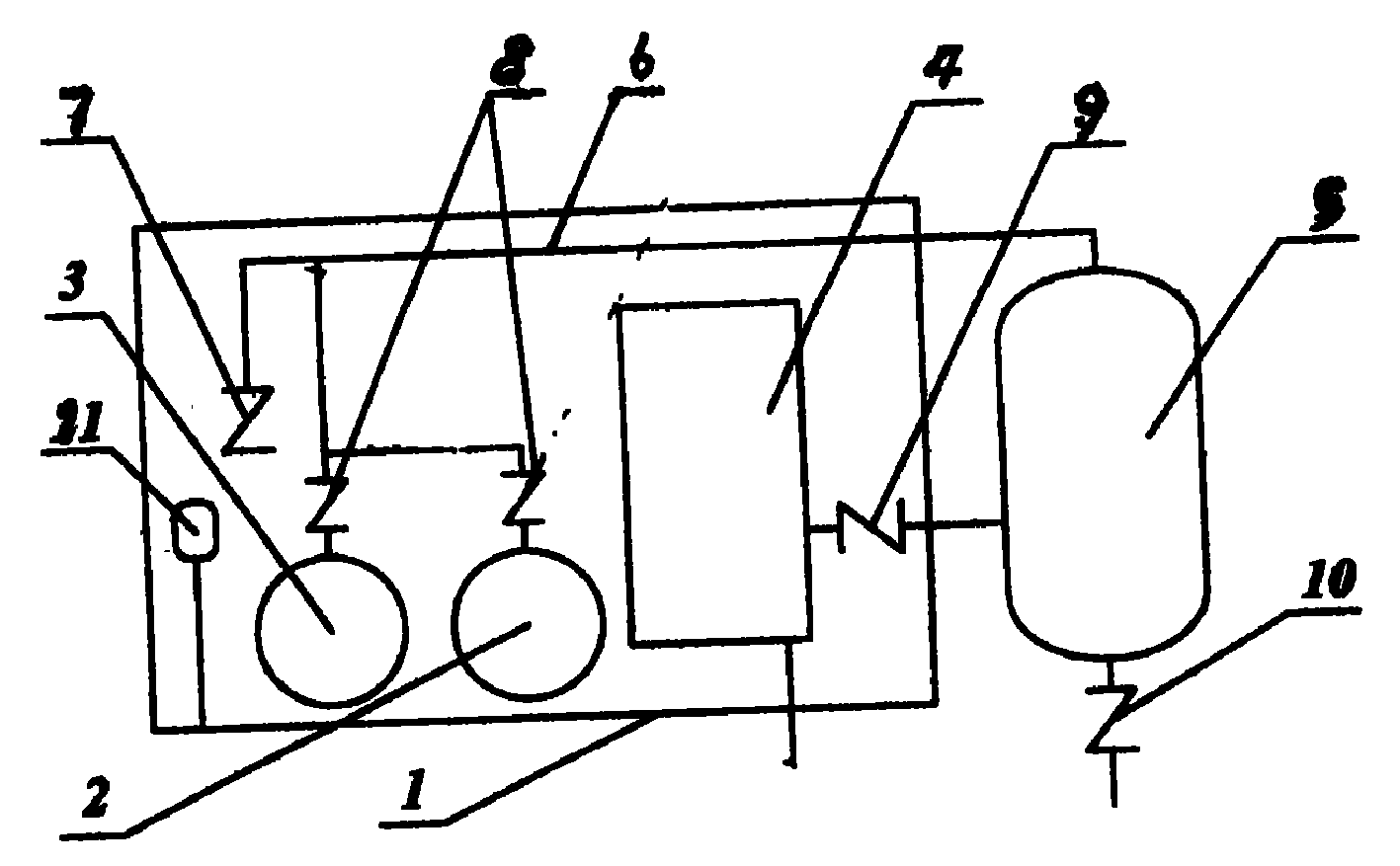

1.一种污水增压强排装置，包括水箱、电控柜，其特征在于：在水箱(1) 内装有对称的水泵(2)、(3)和缓冲器(4)，水泵(2)、(3)通过管路与 水箱(1)外部设置的过滤罐(5)相接，水泵(2)、(3)与过滤罐(5) 连接的管路(6)上装有压力控制阀(7)。
2.根据权利要求1所述的污水增压强排装置，其特征在于：与水泵(2)、 (3)连接的管路上分别装有止回阀(8)。
3.根据权利要求1所述的污水增压强排装置，其特征在于：缓冲器(4) 与过滤罐(5)之间连接的管路上装有止回阀(9)，过滤罐(5)出口上设 有止回阀(10)。
4.根据权利要求1所述的污水增压强排装置，其特征在于：在水箱(1) 侧壁上装有液位控制器(11)。
说明书
污水增压强排装置
技术领域
本实用新型涉及一种污水处理装置。
背景技术
目前，在现有的地下建筑物中，一般采用的排水方法是将脏水或雨水 等汇聚到积水坑内，再由水泵将水加压送至市政排水管或化粪池中。然而， 这种传统做法有如下不足，污水向积水坑汇聚需要时间，积于坑中的污水 中含有杂质将会沉淀，需要对积水坑进行清掏，由于操作空间小、气味难 闻、有环境污染，作业有一定难度，污水泵常被杂质堵塞、缠绕、严重时 水泵被烧坏，难于保养，在近年来出现的一些污水提升装置中，又有如下 不足，其内部使用机械过滤器，易堵塞、易损坏，其结构采用了进水止会 阀的方式，由于污水中含有大型颗粒、杂质，易卡住阀门，至使阀门关闭 不严，污水回流，造成倒灌，给使用者带来损失，其装置虽设有多台水泵， 由于结构限制，只能单台水泵工作，降低了水泵的利用率，造成资源浪费。
发明内容
本实用新型的目的在于克服上述不足之处，提供一种结构简单、设计 合理，无需人员操作，自动运行的污水增压强排装置。
为了达到上述目的，本实用新型采用的技术方案是：在水箱内装有对 称的水泵和缓冲器，水泵通过管路与水箱外部设置的过滤罐相接，水泵与 过滤罐连接的管路上装有压力控制阀。
本实用新型的优点是：
1、由于压力过滤罐内有砾石过滤层，污水中的杂质被滤在罐内，不 进入水箱，解决了沉淀的问题;
2、在水泵工作时，由于压力过滤罐内的砾石过滤层将会松散、浮起、 相互碰撞，增大了水流的通道，同时将过滤在罐内的杂质辗碎，使罐内的 杂质很容易被排出。当水泵停止工作后，砾石被冲洗干净并落回，恢复原 始状态;
3、由于每台水泵出口设止回阀，为多台水泵并联工作创造了条件， 并且阻挡过滤后的污水通过水泵进入水箱，解决了毛发缠绕水泵水封的问 题;
4、由于设有缓冲器，缓冲器内拥有足够大的暂存区和流水通道，解 决了污水回流倒灌的问题;
5、该装置设有水泵组，由两台以上(含两台)的水泵组成。正常工 作时，单台工作互为备用，定次轮换。当有超长水量到来时(例如户外暴 雨或自来水跑水)备用泵将迅速投入工作，多台水泵联合排水，防止地下 室被淹。当来水量正常后，该装置自动恢复为一用一备的工作方式，交替 工作;
