申请日2005.12.15
公开(公告)日2007.01.17
IPC分类号F04D29/24
摘要
本实用新型涉及一种双吸双流道污水泵叶轮。包括两片叶轮前盖板、若干片叶片、轴芯，其特征在于：两片叶轮前盖板位于轴芯的两端，在两片叶轮前盖板之间的叶片前后两片之间构成流道，流道的出口位于两片叶轮前盖板的边缘，前后两个流道的进口分别位于轴芯的两侧。叶轮前盖板的水平面垂直于轴芯线。叶片有四片，构成四个流道。本实用新型的优点是双吸叶轮同时能够输送污水。
权利要求书

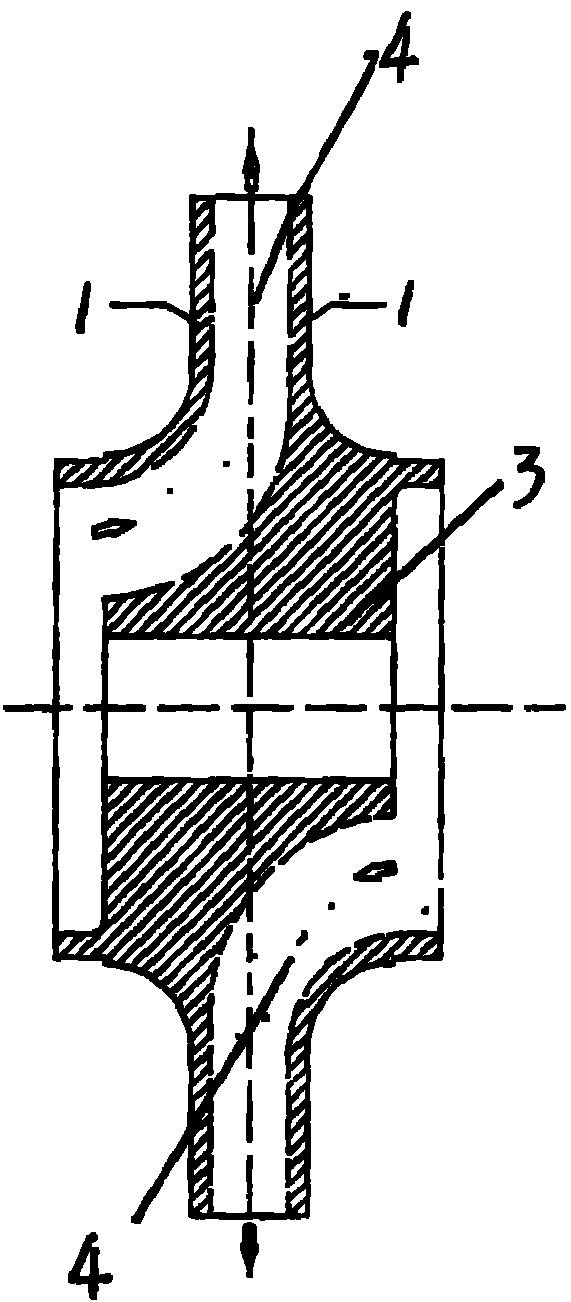

1、一种双吸双流道污水泵叶轮，包括两片叶轮前盖板、若干片叶片、轴芯，其 特征在于：两片叶轮前盖板位于轴芯的两端，在两片叶轮前盖板之间的叶片前 后两片之间构成流道，流道的出口位于两片叶轮前盖板的边缘，前后两个流道 的进口分别位于轴芯的两侧。
2、按权利要求1所述的一种双吸双流道污水泵叶轮，其特征在于：叶轮前盖板 的水平面垂直于轴芯线。
3、权利要求1所述的一种双吸双流道污水泵叶轮，其特征在于：叶片有四片， 构成四个流道。
说明书
一种双吸双流道污水泵叶轮
技术领域
本实用新型涉及一种叶轮，特别是一种双吸双流道污水泵叶轮。
背景技术
目前双吸泵叶轮叶片一般为5片或6片，当泵较小时，在叶片进口处，叶 片间的间距较小，如输送的污水中含长纤维时，长纤维容易被挂在叶片的进口 处，积聚后会堵塞进口，造成污水泵无法工作，其次叶轮前盖板倾斜于叶轮轴 线，后盖板只到叶轮的中部，两边的流道在叶轮中部合并为一个流道，当两边 的流道有大块污物同时排出时，从叶轮中部到叶轮出口容易发生撞击、卡滞、 堵塞，甚至污水泵无法工作。
发明内容
本实用新型的目的是解决现有技术中双吸泵的叶轮所存在的上述问题，提 供一种不容易发生堵塞的双吸双流道污水叶轮。本实用新型设计一种双吸双流 道污水泵叶轮，包括两片叶轮前盖板、若干片叶片、轴芯，其特征在于：两片 叶轮前盖板位于轴芯的两端，在两片叶轮前盖板之间的叶片前后两片之间构成 流道，流道的出口位于两片叶轮前盖板的边缘，前后两个流道的进口分别位于 轴芯的两侧。叶轮前盖板的水平面垂直于轴芯线。叶片有四片，构成四个流道。 本实用新型的优点是双吸叶轮同时能够输送污水。
