申请日2007.05.10
公开(公告)日2008.04.16
IPC分类号F28D7/00
摘要
本实用新型针对现有淋浴废水的热回收装置所存在的不足，提供了一种废水排流通畅、回收热效率高、清理维护方便的洗浴废水回收热交换装置，包括外箱、设置在外箱上端面中央的过滤器，该过滤器连通废水进口管，其特征是，所述外箱内设置有一个冷、热腔的换热内箱，该内箱外侧与外箱内侧之间形成夹层，所述内箱的冷腔连通伸出外箱上端面的进水管和出水管，所述内箱的热腔分别与夹层和过滤器连通，所述外箱在靠近其上端面的侧面至少设有一个排水口连通夹层和废水出口管。本实用新型不但适于理发业洗头废水热量的回收利用，而且还可广泛应用于洗澡等洗浴行业的废水热量回收利用。
权利要求书
1.一种洗浴废水回收热交换装置，包括外箱(5)、设置在外箱(5)上 端面中央的过滤器(11)，该过滤器(11)连通废水进口管，其特征是，所述 外箱(5)内设置有一个冷、热腔(6)、(9)的换热内箱(7)，该内箱(7) 外侧与外箱(5)内侧之间形成夹层(4)，所述内箱(7)的冷腔(6)连通伸 出外箱(5)上端面的出水管(2)和进水管(10)，所述内箱(7)的热腔(9) 分别与夹层(4)和过滤器(11)连通，所述外箱(5)在靠近其上端面的侧 面至少设有一个排水口(3)连通夹层(4)和废水出口管。
2.根据权利要求1所述的洗浴废水回收热交换装置，其特征是，所述热 腔(9)至少由3个竖直通管构成，其在内箱(7)中的横截面呈几何正多边 形分布，每个竖直通管的上端连通过滤器(11)，下端连通夹层(4)，竖直通 管的外壁与内箱(7)的内壁之间形成冷腔(6)，冷腔(6)上端的一侧连通 出水管(2)，对称的另一侧下端的连通进水管(10)。
3.根据权利要求1所述的洗浴废水回收热交换装置，其特征是，所述热 腔(9)至少由3个中空的圆盘构成，每个圆盘竖向依次呈叠落状分布于内箱 (6)之中，第一个圆盘上面中央设置一个废水入管(12)连通过滤器(11)， 最后一个圆盘下面中央设置一个废水出管(14)连通夹层(4)，每个圆盘上 下之间由沿圆盘直径方向错开的连接管(13)连通，所述圆盘与内箱(7)的 内壁之间形成冷腔(6)，冷腔(6)上端的一侧连通出水管(2)，对称的另一 侧下端的连通进水管(10)。
4.根据权利要求2或3所述的洗浴废水回收热交换装置，其特征是，所 述外箱(5)底部设置有一个排污阀(8)。
5.根据权利要求1或2或3所述的洗浴废水回收热交换装置，其特征是， 所述过滤器(11)中设置有一个可拆卸的滤网(1)。
说明书
洗浴废水回收热交换装置
技术领域
本实用新型涉及一种废热利用装置，特别涉及一种洗浴废水回收热交换 装置。
背景技术
洗浴热水通常在40度左右，洗浴后的废水温度应在35度左右，目前洗 浴行业的废水大多直接从下水道排走，造成很大的热浪费。
为了降低能耗，最大程度的利用资源，人们已开始考虑这个问题。如现 有的淋浴用废热水热量回收装置，用于预热进入热水器的常温自来水，这样 只需很少的能源加热，就可达到适应洗浴的温度。其换热器(预热器)的结 构主要是管中管形式，即在一个保温底座内盘旋着一条直径为25mm-32mm、 长度为8m-10m的塑料波纹管。波纹管的内部有一条直径为8mm-10mm、长度 和波纹管等长的紫铜管，盘旋波纹管的上口为废水进口，下口为废水出口。 该装置利用自吸式水泵或加压水泵将废水从废水出口压出;波纹管内的紫铜 管一端为自来水进口，另一端为出口，自来水在紫铜管流经过程中被波纹管 内的废热水预热。该装置的主要缺点是：1)由于废水流经的管路长，不加装 水泵就会产生废水在换热器中流动缓慢，这样容易造成洗头池中淤积废水， 不但给使用者造成很大的不便，而且影响废热的利用效率。2)因为理发店 特殊的环境，流入装置的毛发污物比较多，虽然其废水进口设有过滤器，但 是由于其结构是管中管，全密闭形式，一旦产品内部堵塞无法用高压水冲出， 清理维护很不方便。3)目前大多数理发店内的下水道都高于地面10mm-20mm， 洗头池的下水口离地面高度450mm-600mm(太高了理发者不能坐着洗)，且 难于改造，这样就在下水口与下水道之间仅存在一个430mm～590mm的安装高 度。由于现有产品的结构决定了其安装高度至少需450mm以上，且废水出口 设在产品的底部不能提高，因此在使用时，其安装的废水进口可能会高于洗 头池的水出口，造成下水缓慢及回流问题。
此外，该装置中的水泵需要能源运转，功率和噪音都比较大，且由于洗 头时毛发污物较多，容易使水泵产生故障，故不适于理发应用。
实用新型内容
本实用新型针对现有淋浴废水的热回收装置所存在的不足，提供了一种 废水排流通畅、回收热效率高、清理维护方便的废水回收热交换装置，并可 广泛应用于洗澡等洗浴行业的废水热量回收利用。
为达到以上目的，本实用新型是采取如下技术方案予以实现的：
一种洗浴废水回收热交换装置，包括外箱、设置在外箱上端面中央的过 滤器，该过滤器连通废水进口管，其特征是，所述外箱内设置有一个冷、热 腔的换热内箱，该内箱外侧与外箱内侧之间形成夹层，所述内箱的冷腔连通 伸出外箱上端面的进水管和出水管，所述内箱的热腔分别与夹层和过滤器连 通，所述外箱在靠近其上端面的侧面至少设有一个排水口连通夹层和废水出 口管。

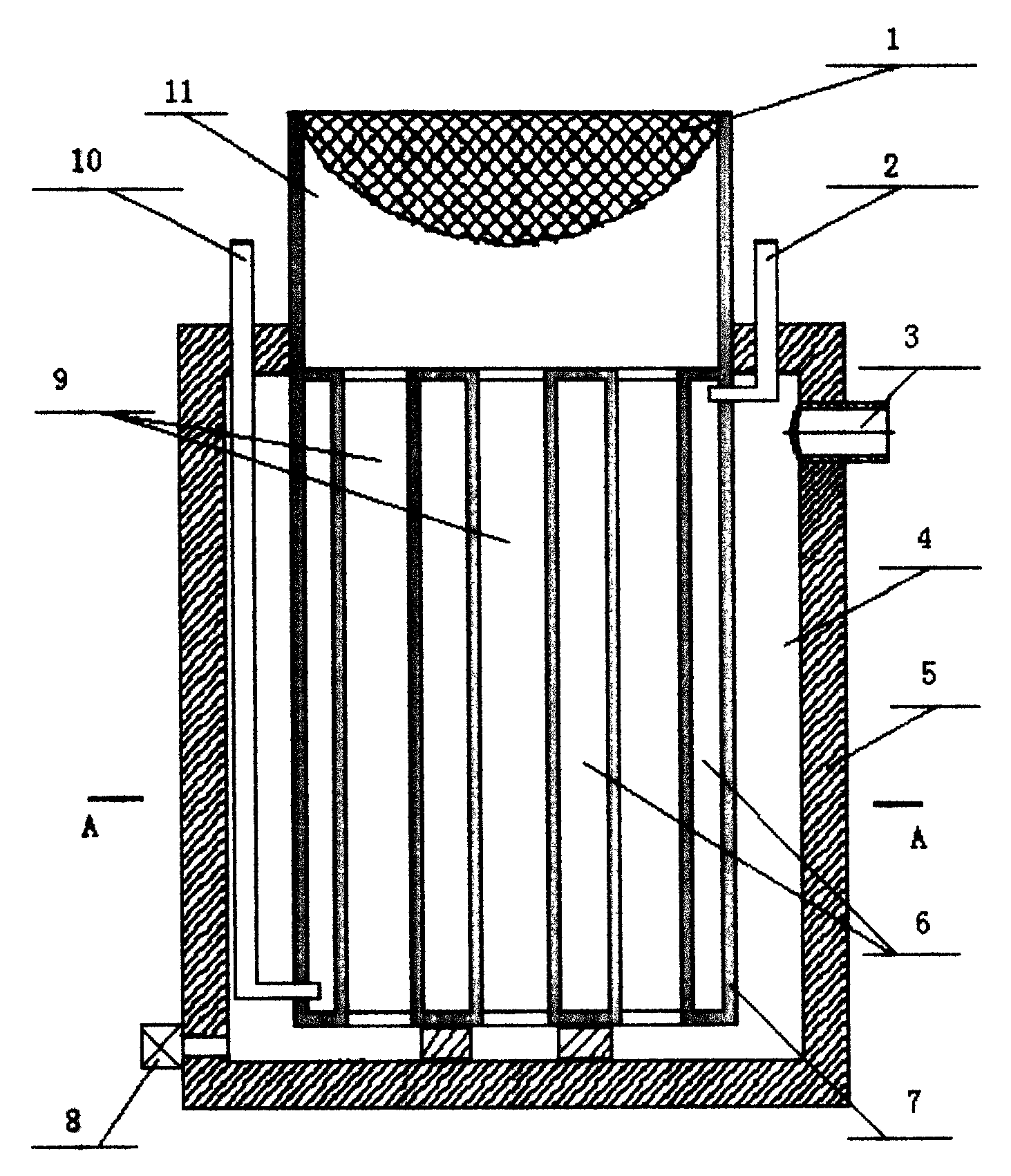

上述方案中，所述热腔至少由3个竖直通管构成，其在内箱中的横截面 呈几何正多边形分布，每个竖直通管的上端连通过滤器，下端连通夹层，竖 直通管的外壁与内箱的内壁之间形成冷腔，冷腔上端的一侧连通出水管，对 称的另一侧下端的连通进水管。所述热腔还可以这样设计：即它至少由3个 中空的圆盘构成，每个圆盘竖向依次呈叠落状分布于内箱之中，第一个圆盘 上面中央设置一个废水入管连通过滤器，最后一个圆盘下面中央设置一个废 水出管连通夹层，每个圆盘上下之间由沿圆盘直径方向错开的连接管连通， 所述圆盘与内箱的内壁之间形成冷腔，冷腔上端的一侧连通出水管，对称的 另一侧下端的连通进水管。
所述的外箱底部最好设置有一个排污阀;过滤器中设置有一个可拆卸的 滤网。
本实用新型的有益效果是，1)由于内箱采用了特殊的冷热双腔结构，再 加上内外箱之间的夹层空间，大大增加了废水流经装置的途径和容积，且冷 腔的进、出水管为最远距离设置，扩大了冷腔接触热腔的面积，使自来水在 冷腔中被大面积热腔充分的加热。2)采用在靠近外箱上端面的侧面设置排水 口，当箱内的水位超过排水口的水平位置时，由于高度差产生的压力将废水 压出排水口，使得洗浴废水不会在箱内滞留。3)过滤器设置可装拆的滤网及 在外箱底部设置排污阀，使本实用新型清理维护非常方便，从而延长使用寿 命。4)结构简单，易于生产，制造成本低，省却了常规使用的螺旋盘管式换 热装置，可节省大量的贵重的紫铜材料。5)不耗能，使用安全方便，具有显 著的节能效果。
