申请日2005.11.04
公开(公告)日2007.01.03
IPC分类号A01K63/04
摘要
本实用新型公开了一种装设于鱼缸上的水处理装置，包括水泵，水泵的抽水口沉浸于鱼缸内，在所述水泵的排水口与过滤器的进水口连通，过滤器出水口与进水口之间设有若干层过滤层。本实用新型具有过滤效果好、多层净化的优点。
权利要求书

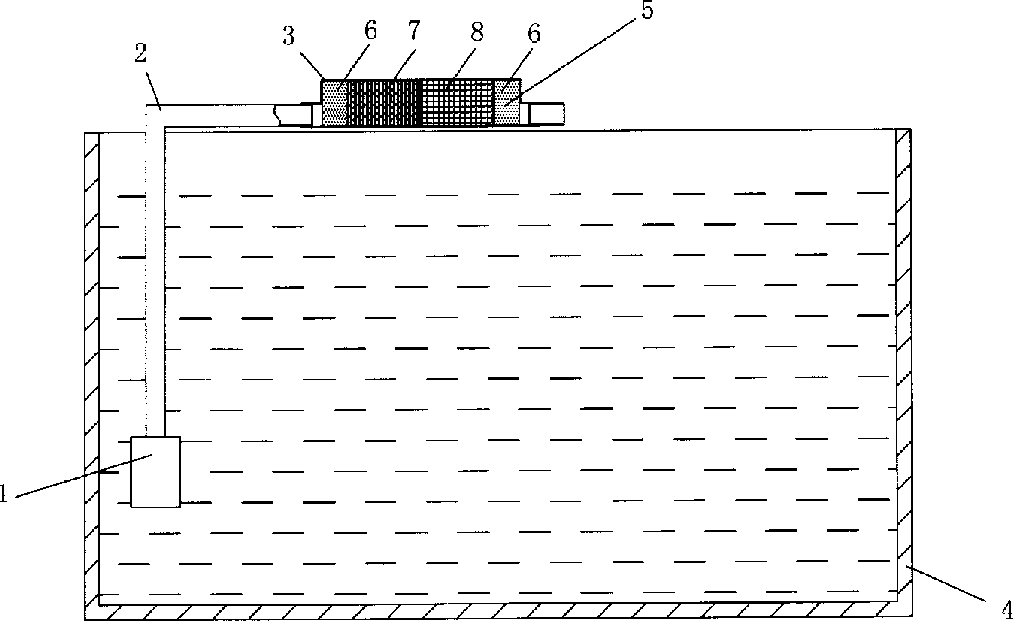

1.一种装设于鱼缸上的水处理装置，包括水泵(1)， 水泵(1)的抽水口沉浸于鱼缸(4)内，其特征在于：所 述水泵(1)的排水口与过滤器(3)的进水口连通，过滤 器(3)出水口与进水口之间设有若干层过滤层(5)。
2.根据权利要求1所述装设于鱼缸上的水处理装置， 其特征在于：上述过滤层(5)：过滤棉(6)、消化石(7) 或活性炭(8)。
3.根据权利要求1或2所述装设于鱼缸上的水处理装 置，其特征在于：上述过滤棉(6)分别置于过滤器(3) 的出水口、进水口相邻一侧，所述消化石(7)、活性炭(8) 置于出水口的过滤棉(6)与出水口的过滤棉(6)之间。
4.根据权利要求1所述装设于鱼缸上的水处理装置， 其特征在于：上述水泵(1)的排水口与过滤器(3)的进 水口之间设有导水管(2)。
说明书
装设于鱼缸上的水处理装置
技术领域
本实用新型涉及一种水处理装置，具体属于一种装设 于鱼缸上的水处理装置。
背景技术
随着人们生活水平的不断提高，生活情趣也在不断优 化，对于室内的装饰、陈设也要求幽雅，具有观赏性，而 室内增设一些观赏鱼，使室内舒适、负有生命力;但是， 观赏鱼缸需要经常更换鱼缸内的水，这给使用者带来了一 定的麻烦，如果鱼缸内的水长时间不更换，就会使水质变 得混浊不清，滋生藻类或细菌;再者，直接加自来水，水 中含有铁锈，都会使鱼类很快死亡。
为解决上述问题，在鱼缸上装设过滤器，如：中国实 用新型专利号为02251707.3，名称：免换水鱼缸水处理装 置，其结构包括鱼缸底部的抽水机及其氧管和上水管，其 特征在于上水管的上水口放在水槽内，水槽分为三格，第 一格底层是滤网，用玻璃条支撑，中间层是过滤棉，上层 是腈纶棉，第二格有珊瑚砂，第三格有活性炭，第三格底 面有下水口，格与格之间有隔板，隔板与水槽底面有空隙。 此结构的过滤材料外露，过滤材料上容易滋生细菌，使过 滤效果不好。
实用新型内容
本实用新型的目的在于解决上述缺点，而提供一种过 滤效果好、多层净化的装设于鱼缸上的水处理装置。
为实现上述目的：一种装设于鱼缸上的水处理装置， 包括水泵，水泵的抽水口沉浸于鱼缸内，其特征在于：所 述水泵的排水口与过滤器的进水口连通，过滤器出水口与 进水口之间设有若干层过滤层。
上述过滤层：过滤棉、消化石或活性炭。
上述过滤棉分别置于过滤器的出水口、进水口相邻一 侧，所述消化石、活性炭置于出水口的过滤棉与出水口的 过滤棉之间。
上述水泵的排水口与过滤器的进水口之间设有导水 管。
本实用新型的有益效果：
本实用新型在过滤器内设有若干层过滤层，水泵抽取 鱼缸内的水，导入过滤器中进行过滤和净化，再由过滤器 的出水口流出净化过的水，使流入鱼缸的水保持洁净，这 样的水处理装置的过滤效果好，有效防止细菌中水中滋生。
