申请日2007.02.16
公开(公告)日2008.04.16
IPC分类号F17D1/14
摘要
本实用新型涉及一种生活污水净化自动增压回用装置，该装置包括高位储水箱、污水净化过滤接收器及水动吸水扬水增压泵，所述污水净化过滤接收器安装在生活污水排水口下方，其下端设有净化水输水管，该净化水输水管通过输水管道与高位储水箱连接;所述高位储水箱的上端设有溢流管，下端设有出水管;上述水动吸水扬水增压泵安装在自来水主管道上，且其扬程出口与输水管道连通。本实用新型借助自来水的流动压力作为推动力来给净化水增压，实现了家庭生活污水净化后的回用问题，同时将这一套装置相互连接，构成一个小范围循环使用体系，实现了节能环保双重功能。本实用新型结构简单，安装方便，造价低，操作、维修简便，使用成本低，便于推广。
权利要求书

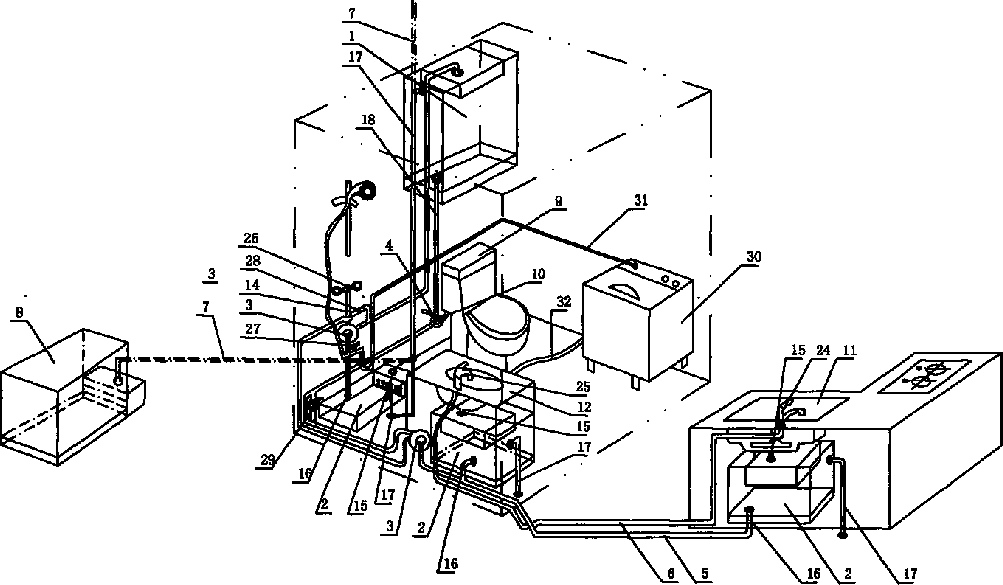

1.一种生活污水净化自动增压回用装置，其特征在于包括高位储水 箱(1)、污水净化过滤接收器(2)及水动吸水扬水增压泵(3)，所述污 水净化过滤接收器(2)安装在生活污水排水口(15)下方，其下端设有 净化水输水管(16)，该净化水输水管(16)通过输水管道(5)与高位储 水箱(1)连接;所述高位储水箱(1)的上端设有溢流管(17)，下端设 有出水管(18);上述水动吸水扬水增压泵(3)安装在自来水主管道(6) 上，且其扬程出口与输水管道(5)连通。
2.按权利要求1所述的生活污水净化自动增压回用装置，其特征是： 所述的污水净化过滤接收器(2)上也设有溢流管(17)。
3.按权利要求1或2所述的生活污水自动增压回用装置，其特征是： 上述溢流管(17)与楼内所设的共用溢流管道(7)连接，并最终汇集到 室外的储水池(8)中。
4.按权利要求1所述的生活污水净化自动增压回用装置，其特征是： 上述出水管(18)与座便器(9)的进水管(10)连接。
5.按权利要求4所述的生活污水净化自动增压回用装置，其特征是： 上述座便器(9)的进水管(10)同时与自来水主管道(6)相连，且在自 来水主管道(6)、出水管(18)及座便器(9)的进水管(10)的交汇处 设有左右转向阀门(4)。
6.按权利要求1、4或5所述的生活污水净化自动增压回用装置，其 特征是：所述净化水输水管(16)及出水管(18)上均安装有水过滤滤头 (22)。
7.按权利要求3所述的生活污水净化自动增压回用装置，其特征是： 所述高位储水箱(1)、污水净化过滤接收器(2)及室外的储水池(8)中 均安装有过滤装置，该过滤装置为丝瓜纤维过滤网(19)、砂石过滤层(20) 和活性炭过滤层(21)。
8.按权利要求7所述的生活污水净化自动增压回用装置，其特征是： 所述高位储水箱(1)、污水净化过滤接收器(2)及室外的储水池(8)的 底部还设有活性碳净化层(23)。
9.按权利要求1所述的生活污水净化自动增压回用装置，其特征是： 所述的生活污水排水口(15)指的是厨房洗菜盆(11)下的排水管出水口、 卫生间洗面盆(12)下的排水管出水口及卫生间收集洗澡和洗衣用水的地 漏，上述三处处理后的净化水由同一输水管道(5)送入高位储水箱(1) 中。
10.按权利要求8所述的生活污水净化自动增压回用装置，其特征是： 所述洗澡、洗衣用水副水管道(14)上增设有水动吸水扬水增压泵(3)。
11.按权利要求1或10所述的生活污水净化自动增压回用装置，其 特征在于所述的水动吸水扬水增压泵(3)是由两部分组成，一部分为动 力装置，包括泵体外壳(3-1)和设在泵体外壳(3-1)内的自来水推动 叶轮构成的动力旋转部分，在泵体外壳(3-1)上设有自来水进水口(3 -3)和自来水出水口(3-4);另一部分为吸水、扬水增压装置，包括 净化水泵壳(3-2)和其内所设的净化水吸水扬水增压转芯，在净化水泵 壳(3-2)上设有净化水吸水口(3-5)和净化水出水口(3-6);上述 两部分的内腔通过中间所设的分割挡板(3-7)分割。
说明书
生活污水净化自动增压回用装置
技术领域
本实用新型涉及水资源的回收利用装置，特别是涉及一种生活污水净 化自动增压回用装置。
背景技术
根据国家城市给排水工程技术研究中心于2003年公布的《21世纪我 国水资源安全问题战略研究》报告指出：水资源不足已经成为制约国民经 济和社会发展的重要因素。我国是世界上水资源严重短缺的13个国家之 一，人均水源不足2300立方米，约为世界人均水资源占有量的四分之一。 城市缺水现象越来越突出，全国668个城市中，有400多个城市缺水，其 中严重缺水的城市有110多个，每年因城市缺水影响产值2000亿元以上， 影响城市人口约4000万。与此形成鲜明对比的是城市居民习惯上确仍然 在用饮用自来水冲洗座便器、冲便池、洗拖把，这即造成水资源的严重浪 费，也导致了城市污水排放量的增加，从而对江河湖泊的水源造成污染， 而国家为治理污染投入了大量财力物力，但收效甚微。
随着社会经济的进一步发展，城市人口的增加，农民工的入城，城市 饮用水耗水量和污水排放量将会造成更严峻的问题。改变城市居民用水习 惯，在居民家中推广一种设计简单，使用方便，造价低廉，选材环保，便 于操作，能充分回收净化生活污水的回用装置，已势在必行。目前国内已 出现了一些家庭污水净化回用装置，尤其是污水净化技术已相当成熟，如 中国专利技术《壁挂式生活污水净化节水器》(授权公告号： CN2545184Y)，《家庭污水处理循环使用装置》(授权公告号： CN2542728Y)，《冲便用节水器》(授权公告号：CN2578400Y)，《生 活废水再利用的自动控制装置》(授权公告号：CN2431315Y)等等。尽 管如此，但确实都没有得到推广和应用。究其原因，主要存在以下两点缺 陷：一是都没有解决无耗能自动增压问题，离开了电动抽水泵就无法实现 净化水自动流动，实现方便使用的目标;二是技术含量太高的家庭污水净 化循环使用高科技产品，不但其生产难度大，成本高，最重要的是当居民 在花费高额代价安装后，虽节约了水费，但仍要支付电费，加之使用后维 修难度大、售后服务比较麻烦、各种耗材代价大，成本高，故难已形成大 面积推广和普及的局面。
发明内容
本实用新型的目的在于克服上述现有技术的缺陷，提供一种既能实现 节约水源，减少城市污水排放量，又结构简单，安装方便，造价低，操作、 维修简便，使用成本低的生活污水净化自动增压回用装置。
为实现上述目的，本实用新型采用下述技术方案：
一种生活污水净化自动增压回用装置，其特征在于包括高位储水箱、 污水净化过滤接收器及水动吸水扬水增压泵，所述污水净化过滤接收器安 装在生活污水排水口下方，其下端设有净化水输水管，该净化水输水管通 过输水管道与高位储水箱连接;所述高位储水箱的上端设有溢流管，下端 设有出水管;上述水动吸水扬水增压泵安装在自来水主管道上，且其扬程 出口与输水管道连通;
所述的污水净化过滤接收器上也设有溢流管;
上述溢流管与楼内所设的共用溢流管道连接，并最终汇集到室外的储 水池中;
上述出水管与座便器的进水管连接;
上述座便器的进水管同时与自来水主管道相连，且在自来水主管道、 出水管及座便器的进水管的交汇处设有左右转向阀门;
所述净化水输水管及出水管上均安装有水过滤滤头;
所述高位储水箱、污水净化过滤接收器及室外的储水池中均安装有过 滤装置，该过滤装置为丝瓜纤维过滤网、砂石过滤层和活性炭过滤层;
所述高位储水箱、污水净化过滤接收器及室外的储水池的底部还设有 活性碳净化层;
所述的生活污水排水口指的是厨房洗菜盆下的排水管出水口、卫生间 洗面盆下的排水管出水口及卫生间收集洗澡和洗衣用水的地漏，上述三处 处理后的净化水由同一输水管道送入高位储水箱中;
所述洗澡、洗衣用水副水管道上增设有水动吸水扬水增压泵;
所述的水动吸水扬水增压泵是由两部分组成，一部分为动力装置，包 括泵体外壳和自来水推动叶轮构成的动力旋转部分，在泵体外壳上设有自 来水进水口和自来水出水口;另一部分为吸水、扬水增压装置，包括净化 水泵壳和净化水吸水扬水增压转芯，在净化水泵壳上设有净化水吸水口和 净化水出水口;上述两部分的内腔通过中间所设的分割挡板分割。
本实用新型的生活污水净化自动增压回用装置的具体安装使用方式 为：
在家庭、餐厅或学校学生公寓楼等地方，都可安装一套生活污水净化 自动增压回用装置：包括分别设置在厨房洗菜盆的排水管出水口、卫生间 洗面盆下的排水管出水口及卫生间收集洗澡和洗衣用水的地漏处的污水 净化过滤接收器等装置，将接收过滤后的回用中水蓄存在各自的储水箱 中，进行活性炭二次净化反应。每当用水户开启水龙头用水时，就会带动 安装在管路中的自来水动力吸水、扬水增压泵旋转运作给净化水增压使其 经管道流入悬挂在卫生间顶部或墙壁上方的壁挂式储水箱内，再经二次过 滤就可通过出水管与冲便器或座便器连接的管道流出，用来冲洗座便器或 洗拖把。由于该装置共设有卫生间洗面盆下、厨房洗漱池下、卫生间冲澡 处下滴漏处及卫生间顶部或墙壁上悬挂的共计四处存水箱存水，因此可有 效地将家庭生活污水经过三级过滤，二次净化后全部接收储存后回用，从 而有效地减少了家庭用饮用自来水冲座便器或洗拖把对饮用自来水的消 耗量，既节省了用水户水费开支，又节约了国家水资源。同时在该套装置 的卫生间壁挂式储水箱上由于还设有贯通整栋楼及上下各家住户的壁挂 式储水箱的溢流水排水管，又可将各家多余的净化中水通过共用溢流管流 入楼外草坪处设立的绿化用水处理装置的储水池中，由于该池高出地面， 净化后的水加适量自来水就可不需任何电动增压泵增压，通过该池设置的 高于地面的自身水位落差压力就可将中水再通过绿化喷管灌溉楼房前后 左右的树木草坪，从而实现三级过滤三次净化充分有效回用水生活污水， 实现私人节水省钱，国家缓解水资源短缺矛盾，城市减少污水排放量，达 到保护环境，节约水资源的利国利民双赢目标。
由上可以看出，本实用新型创新点主要体现在以下三个方面：
一、解决了生活污水净化后无额外耗能就可实现自动增压方便回用的 技术难题和创意。本实用新型借助自来水的流动压力作为推动力，推动机 械吸水扬水泵旋转运作给净化水增压，使其形成流动压力，既实现生活污 水净化后的回用问题，又无需支付额外耗能开支，便于推广。
二、作为本实用新型的更进一步发展就是使这一套系统相互连接，形 成净化水楼内各家方便回用，余水流入楼外，用于浇花灌草，构成一个小 范围循环使用体系。这一系统的运作，即为用水户节约了水费开支，又为 小区降低或减少了绿化用水开支，用这一装置实现的生活污水的净化回 用，对一个城市来说，无疑是减少了向江、河、湖、泊的污水排放量。这 一系统的应用，即解决了节约用水问题，又为解决环保问题做出了贡献。 是一种具备节能，环保双重特点的装置。
三、本实用新型的另一个发明创新基点就是采用了安装方便，设计简 单，选用耗材环保，造价低廉的设计理念。除所有箱体、管件使用模具注 塑塑料注塑生产外，尤其是使用的第一级过滤用选材丝瓜纤维滤芯，克服 了目前国内各种净化设备中普遍使用的塑料化纤过滤型选材，用后无法回 收，丢弃后又不可分解，并对环境造成长久性污染的缺陷。使用丝瓜纤维 滤芯，用后不对环境造成二次污染，自然分解容易，这种选材也是目前国 内所有过滤滤芯用材中独有的环保型选材。
