申请日2007.07.31
公开(公告)日2008.07.23
IPC分类号C02F1/78; C02F1/28
摘要

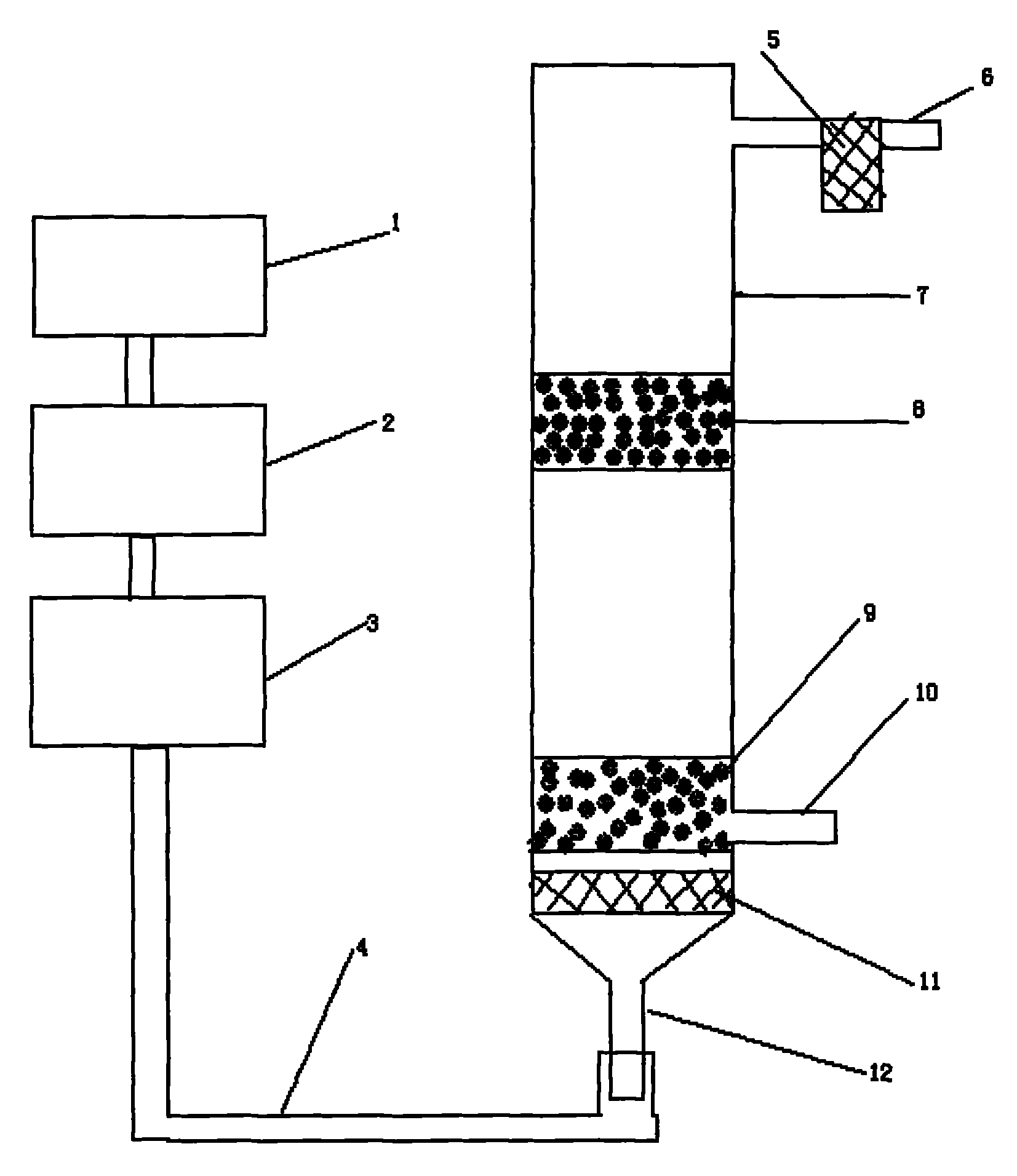

本实用新型涉及水处理装置，具体是一种催化-氧化降解污水处理装置。其技术方案是：包括筒状反应器和连接到反应器底部的气体输送管、臭氧发生器、空气过滤器和空气压缩机，反应器的底部设有布气板，上下两侧分别设有进或出液管，反应器内的布气板上面设有吸附层，其特征是：所述的气体输送管是与空气压缩机和臭氧发生器贯串的空气或者氧气与臭氧气体的混合气体管道，所述的吸附层包括一层或多层间隔分布在反应器内，每层吸附层内均填充有活性炭纤维毡、块或片组成。整体结构简单，通用性强，易于其它设备配套。
权利要求书
1.一种催化-氧化降解污水处理装置，包括筒状反应器和连接到反应器底 部的气体输送管、臭氧发生器、空气过滤器和空气压缩机，反应器的底部设有 布气板，上下两侧分别设有进或出液管，反应器内的布气板上面设有吸附层， 其特征是：所述的气体输送管是与空气压缩机和臭氧发生器贯串的空气或者氧 气与臭氧气体的混合气体管道，所述的吸附层包括一层或多层间隔分布在反应 器内，每层吸附层内均填充有活性炭纤维毡、块或片组成。
2.根据权利要求1所述的催化-氧化降解污水处理装置，其特征是：在反 应器的出液口上还设置有过滤器。
3.根据权利要求2所述的催化-氧化降解污水处理装置，其特征是：所述 的布气板包括砂芯、多孔钛板或其它的耐臭氧氧化的多孔布气材料。
说明书
催化-氧化降解污水处理装置
技术领域
本实用新型涉及水处理装置，具体是一种催化-氧化降解污水处理装置。
背景技术
随着活性炭-臭氧氧化处理污水技术的发展，围绕该技术所采用的装置也 在研究和开发中。例如：清华大学在2003年申请并公布(公告号：1223523C) 了《活性炭催化臭氧氧化-生物活性炭净化水中污染物的方法》专利中就公开 了一种反应器。该反应器由两个单元组成，其中的一个单元底部冲入臭氧，另 一个单元底部冲入空气，在冲入臭氧的单元底部设置了布气板，两个独立单元 之间通过各自的进出液管连接，并分别在两个单元反应器内设置吸附层。这种 结构的装置针对其方法配套设计的，缺乏共性，且结构复杂，不易推广使用。
实用新型内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种反应器整体设 计，通用性强，结构更合理、功能更齐全的催化-氧化降解污水处理装置。
其技术方案是：包括筒状反应器和连接到反应器底部的气体输送管、臭氧 发生器、空气过滤器和空气压缩机，反应器的底部设有布气板，上下两侧分别 设有进或出液管，反应器内的布气板上面设有吸附层，其特征是：所述的气体 输送管是与空气压缩机和臭氧发生器贯串的空气或者氧气与臭氧气体的混合气 体管道，所述的吸附层包括一层或多层间隔分布在反应器内，每层吸附层内均 填充有活性炭纤维毡、块或片组成。
在反应器的出液口上还设置有过滤器。
所述的布气板包括砂芯、多孔钛板或其它的耐臭氧氧化的多孔布气材料。
本实用新型的效果：臭氧和空气管道通过一个入口进入，有利于臭氧的反 应效率，并且也便于多个独立的反应器循环组合使用。反应器内的多层吸附层 结构，可以更大程度满足不同水质条件下的降解，提高污水处理效率。出液口 增设的过滤器，可以有效过滤活性炭材料的流失和回收，保证处理的水质更纯 净。整体结构简单，通用性强，易于其它设备配套。
