申请日2005.11.30
公开(公告)日2007.02.21
IPC分类号H02K9/19; C02F1/42; C02F1/66
摘要
内冷水专用水处理装置，由内冷水箱、水泵、冷却器构成发电机铜导线内冷系统，上述部件之间设有串联管道，在内冷水箱或串联管道上设有连接管道，管道连接pH调节的加碱装置和离子交换装置后再连接至内冷水箱或串联管道上。pH调节向转子冷却水中添加NaOH，使水质的pH呈微碱性;离子交换装置采用并联两个离子交换装置组成，离子交换装置采用混床或复床结构，以降低转子冷却水电导率和铜离子浓度。本实用新型解决了转子冷却水水质指标超标的问题，提高了采用转子冷却水发电机组的安全性。
权利要求书
1、内冷水专用水处理装置，由内冷水箱、水泵、冷却器构成发电机铜导线内 冷系统，上述部件之间设有串联管道，其特征是在内冷水箱或串联管道上设有连 接管道，管道连接pH调节的加碱装置和离子交换装置后再连接至内冷水箱或串 联管道上。
2、由权利要求1所述的内冷水专用水处理装置，其特征是设有并联的两台 离子交换装置。
3、由权利要求2所述的内冷水专用水处理装置，其特征是在离子交换装置 的串联管道上设有控制阀门。
说明书
内冷水专用水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其是专门用于国产双水内冷发电机的内 冷水专用水处理装置。
背景技术
国产双水内冷发电机内冷水水质指标要求pH=7-9，电导率<2.0us/cm，铜离 子浓度小于40ug/L。但是目前国内电厂几乎没有能长期满足以上指标要求。
国内有一些电厂采用添加缓蚀剂处理的方式来维持双水内冷发电机内冷水 中的铜离子浓度小于40ug/L，但是也不能长期维持。除此而外，经常出现电导 率大于2.0us/cm的情况，因此不得不采用频繁换水来维持水质合格。更为严重 的是，加缓蚀剂处理可能导致发电机铜导线堵塞的问题。
国内近年来开始了发电机冷却水方面的研究，在定子冷却水方面取得了突 破，涉及的专利有多个。
CN200410021855.9公开了一种发电机内冷水水质处理方法和装置，其特点 在于采用了催化剂除氧、联合加碱自动调节pH值技术来达到使内冷水水质合格 的目的。CN200410021855.9的现有技术中，图2中给出了联合加碱调节pH值 的控制回路方法来达到使内冷水水质合格的目的。
上述发明公开了一种发电机内冷循环水水质处理方法及其装置，在发电机运 行之初，向内冷循环水中注入氧气和钯催化剂，使铜导线的内壁形成Cu2O保护 层;在发电机正常运行之中，用钯催化剂使内冷循环水中的氧浓度保持微氧，使 金属铜沉淀立刻被氧化;用离子交换树脂除去内冷循环水中的电解质CO2、Cu+ 和Cu2+，从而使内冷循环水的电导率<2.0μs/cm;由加碱装置自动向内冷循环 水中加入碱调节pH值，使内冷循环水的pH值保持在8-9之间;在保证了内冷 循环水的绝缘水平的同时，又最大限度地降低了导线的铜腐蚀和沉淀物的形成。 适用于各种采取水冷的大中型发电机。
CN01138301.1、CN02292005.6等相关专利与内冷水处理相关，所涉及的专 利公开中亦有离子交换系统，但其普遍采用一个离子交换装置，不能保障水处理 系统的均衡工作。难以确保水处理装置的在线稳定运用。
发明内容
本实用新型目的是：提供一种专门用于国产双水内冷发电机的内冷水专用水 处理装置，克服添加缓蚀剂处理装置以及一个离子交换装置处理内冷水时的局限 性。尤其是提出一种组合装置使国产双水内冷发电机的内冷水水质指标能长期稳 定在合格的指标范围内。采用pH调节系统和离子交换装置的组合达到使内冷水 水质合格的的目的，并且该装置的组合专门解决国产双水内冷发电机组的内冷水 水质处理问题。

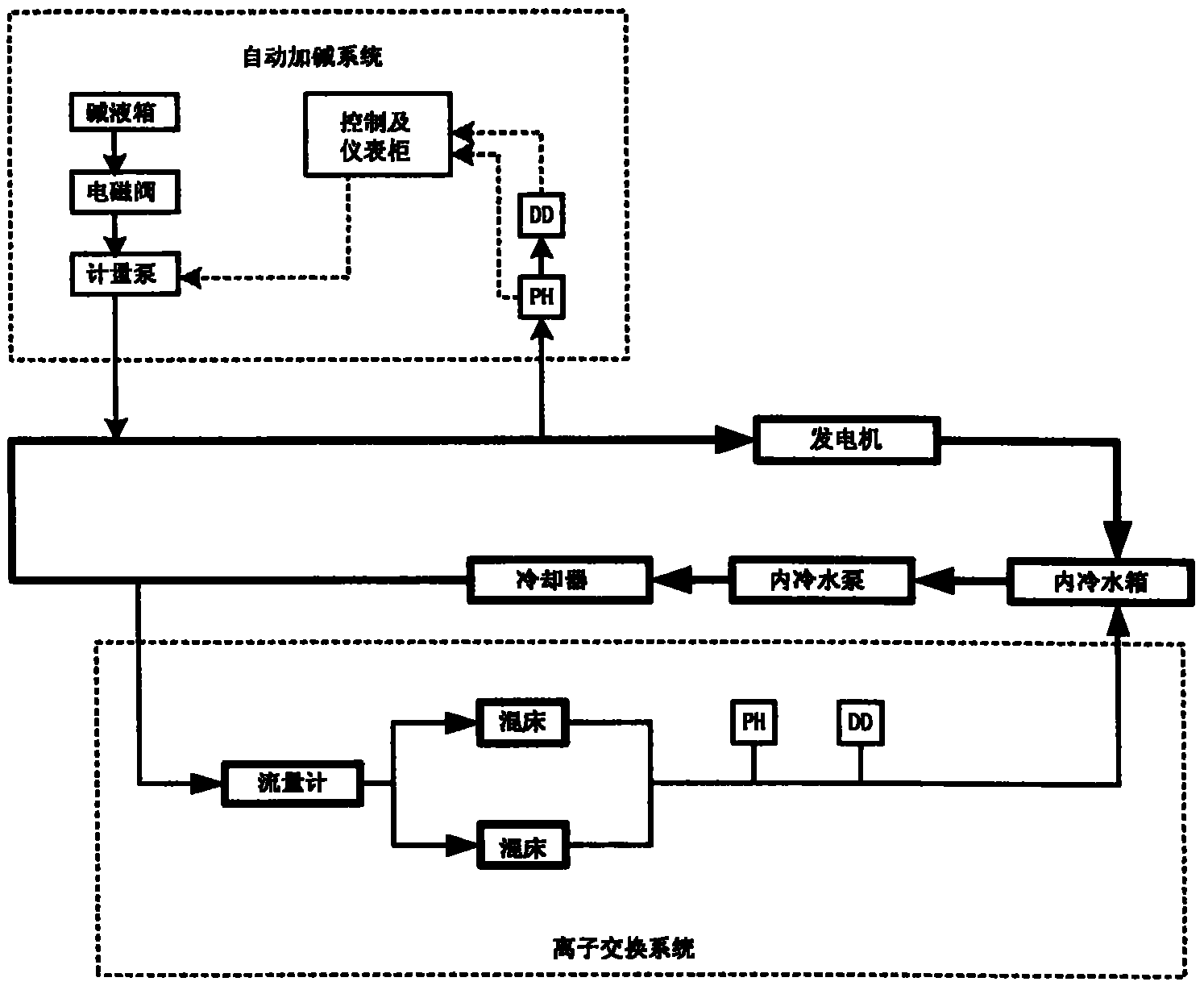

本实用新型的目的是这样实现的：一种内冷水专用水处理装置，由内冷水箱、 水泵、冷却器(热交换装置)构成发电机铜导线内冷系统，上述部件之间设有串 联管道，其特征是在内冷水箱或串联管道上设有连接管道，管道连接pH调节的 加碱装置和离子交换装置后再连接至内冷水箱或串联管道上。
尤其是通过并联的方式将离子交换装置连接在内冷水箱或管道之间。即接入 的离子交换装置是并联的两台离子交换装置。以上的组合达到使内冷水水质合 格，使得处理后水质质量更好，并且使得离子交换系统的交换周期更长。
本实用新型的运行的关键在于通过现有的自动控制方法和系统，维持国产双 水内冷发电机的内冷水水质指标长期稳定在pH=7-9，电导率<2.0us/cm的范围内， 从而使铜离子浓度小于40ug/L。
本实用新型的优点是：
1、采用二级防超，防止电导率超标的有效措施，确保系统安全、稳定运行。
2、PH、电导率、铜离子浓度三项指标达到国家标准要求。
3、使用周期长，维护工作量小。
4、安装简便、全自动控制。
