申请日2006.02.13
公开(公告)日2007.04.18
IPC分类号B01D24/20; C02F3/06
摘要
本实用新型公开了一种混合污水氧化塘快速渗滤装置，属污水环保处理技术领域，它适用于城市、乡镇在寒冷地区应用的一种占地少、投资小、效益好、见效快、易建造，省时省力灵活机动的污水环保氧化塘快速渗滤装置，它由混凝土堤坝或土坝、集水支管、集水干管、集水井、砾石层、中粗砂层、粉煤灰层、污水层所组成，将混合污水进行层层渗滤后进入集水井，集水井内设有水管和潜水泵，将净水排出，对地下水和周边净水无任何污染，对城市混合污水和工业废水处理很适用，具有推广应用的价值。
权利要求书

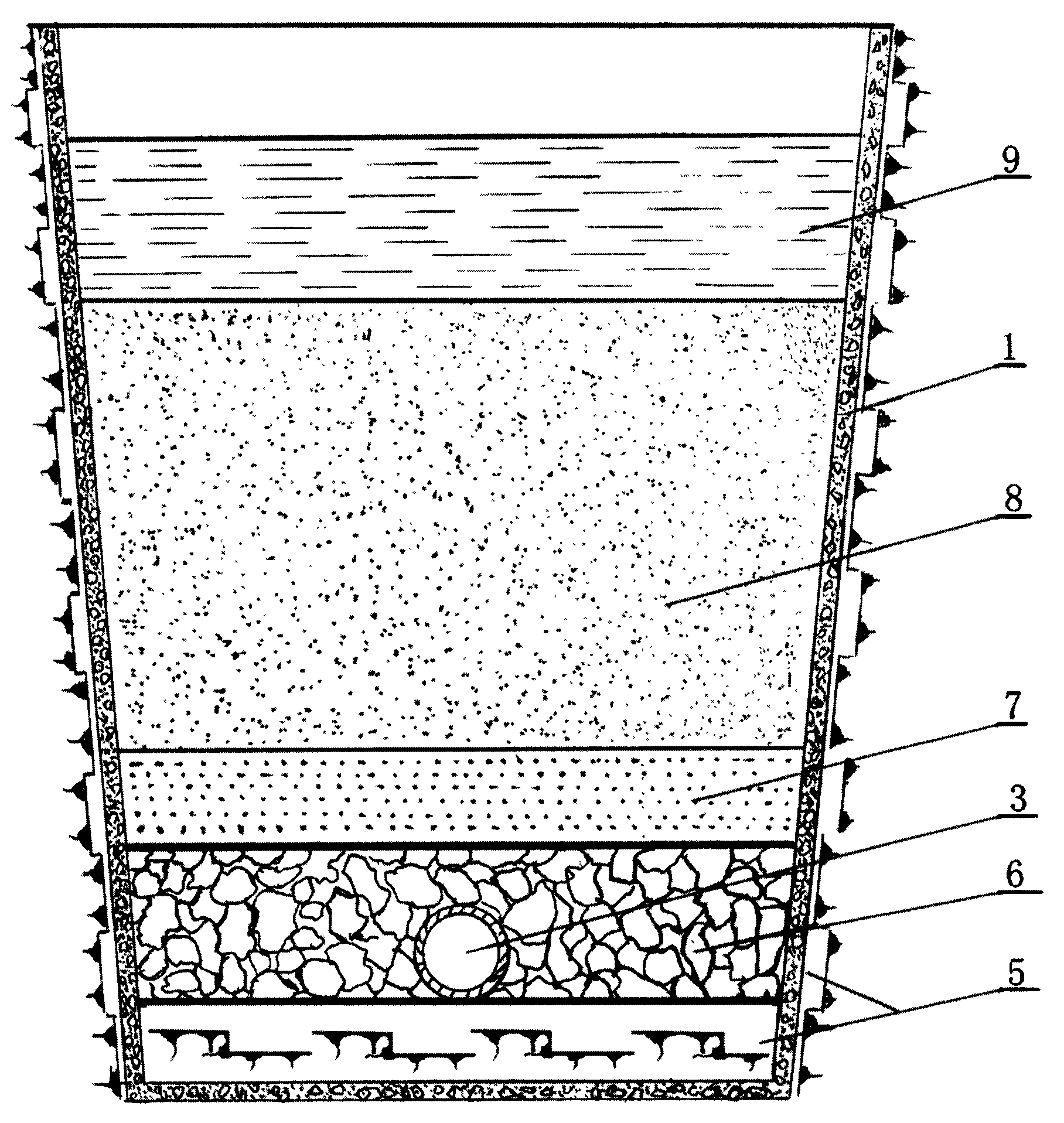

1、一种混合污水氧化塘快速渗滤装置，包括混凝土堤坝(1)、集水支管 (2)、集水干管(3)、集水井(4)、土层(5)、砾石层(6)、中粗砂层(7)、 粉煤灰层(8)、污水层(9)、其特征在于：混凝土堤坝或土坝(1)，建造在氧 化塘土坑的底部和四周，用土层(5)填紧夯实，集水支管(2)、集水干管(3)、 铺设在土层(5)上，在混凝土堤坝(1)的端面中间挖一集水井(4)，井内下 一个水管，集水支管(2)和集水干管(3)相连通，集水干管(3)直通集水井 (4)，集水支管(2)、集水干管(3)铺设好之后，铺设砾石层(6)，在其上铺 设中粗砂层(7)、在其上再铺设粉煤灰层(8)，粉煤灰层(8)之上灌注污水层 (9)，集水井(4)内，设有潜水泵和净水相连通。
说明书
混合污水氧化塘快速渗滤装置
所属技术领域
本实用新型涉及一种混合污水氧化塘快速渗滤装置，属污水环保处理技术 领域。
背景技术
目前，公知的国内外对污水处理采用的方法较多，有化学法、活性污泥法、 生物膜法、氧化塘处理法、污水土地处理法等。化学法、生物膜法等污水处理 效果较好，但基建、设备投资大，运转管理复杂，运转费用高。氧化塘处理法 和污水土地处理法虽然基建设备投资较小，但治理效果较差。上述这些污水处 理方法，投资大效果差，不易于在经济欠发达地区推广应用，不尽人意。
发明内容
为了克服上述不足，本实用新型提供了一种适用城市、乡镇在寒冷地区应 用的一种占地少，投资小，效益好，见效快易建造，省时省力灵活机动的可建 造大型的，也可根据用户所需建造小型适用的混合污水氧化塘快速渗滤装置。
本实用新型解决其技术问题所采用的技术方案是：首先挖掘一个所需的土 坑，在土坑的底面和四壁面周围用混凝土或土坝打造上坚固的堤坝和底面，做 为该氧化塘和大地的隔离堤坝，在其一端的中间位置打一个集水井，井内下一 个管子，成为集水井管;铺设全管带眼透水的集水干管和集水支管，集水干管 为纵向直通集水井，多根集水支管为横向摆放与集水干管相接连通;在各管的 四周全方位摆放砾石层，在砾石层摆放到超过各个集水管以后的适当位置后， 填平补齐找平面;在砾石层以上铺设中粗砂层，该层的厚度略低于砾石层，随 后拍实填平;在其上铺设粉煤灰层，粉煤灰层的厚度是中粗砂层厚度的5-6倍; 最上一层为污水层，污水通过粉煤灰层快速渗滤到中粗砂层，再由中粗砂层渗 滤到砾石层，其水由各集水支管流入集水干管，由集水干管流入集水井成为净 化水。集水井内设有潜水泵，将渗滤的净化水排出应用。
本实用新型的有益效果是：应用范围广泛可在不同地区的城市、乡镇可能 产生污水的地区及厂矿建造，对地下水无任何污染，降低了氧化塘的占地面积 和建造费用，提高了寒冷地区氧化塘单位处理负荷，实现冬季污水达标排放， 解决了污水下渗，污染地下水的问题。
