申请日2007.05.18
公开(公告)日2008.04.16
IPC分类号C02F9/02; C02F1/44; C02F1/28
摘要
矿井污水深度处理回用装置，属污水处理装置，包括管道连接的过滤装置、膜渗透装置，过滤装置前置有前级处理水的提升泵，膜渗透装置前置有高压泵，膜渗透装置后连接出水清水箱，过滤装置依次由瓷过滤器、活性炭过滤器、精密过滤器顺序管道连接，采用瓷过滤器替代石英砂过滤器，使矿井污水深度处理中大大节省了投资成本，膜渗透装置中用组合式膜元件，不仅使产水量高，运行成本低，且出水水质优于城市供水水质标准。
权利要求书

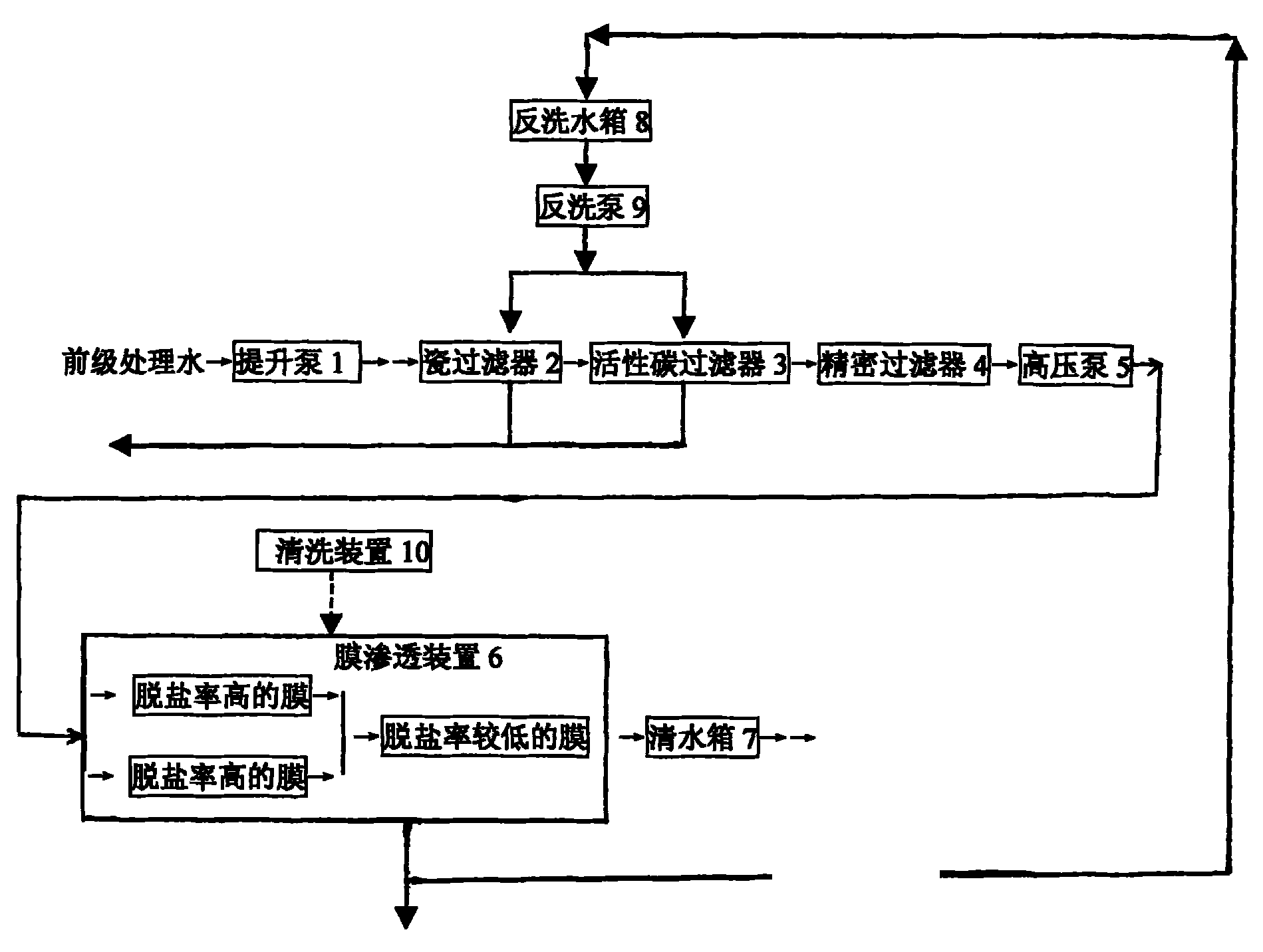

1.矿井污水深度处理回用装置，包括管道连接的过滤装置、膜渗透装置， 过滤装置前置有前级处理水的提升泵，膜渗透装置前置有高压泵，膜渗透装 置后连接出水清水箱，其特征在于过滤装置依次由瓷过滤器、活性炭过滤器、 精密过滤器顺序管道连接。
2.根据权利要求1所述的矿井污水深度处理回用装置，其特征在于膜渗 透装置是组合式装配膜元件的膜渗透装置，即第一段和第二段采用的膜元件 的脱盐率高低不同。
3.根据权利要求1或2所述的矿井深度处理回用装置，其特征在于瓷过 滤器、活性炭过滤器的反洗水箱及反洗泵和膜渗透装置的清洗装置出水口间 置有水循环连接管道。
说明书
矿井污水深度处理回用装置
技术领域
本实用新型属污水处理装置，尤其是指一种矿井污水深度处理回用装置。
背景技术
矿井污水处理一般分两部分，即预处理部分和深度处理部分，预处理部分通过絮 凝、沉淀、过滤等常规工艺，达到生活杂用水标准，为了进一步达到城市供水水质标准， 需进行深度处理，当前，深度处理是将前级处理后的水提升至多介质过滤器中，经石英 砂过滤、活性炭过滤，然后超滤，再用精密过滤器去除微小颗粒，用泵加压进入膜渗透 装置处理。该工艺中因先采用石英砂过滤，处理效果受到限制，为了满足膜处理的进水 要求，活性炭过滤后还配备超滤装置，为了保护后序不断水能连接操作，另需为超滤单 独配设水箱，一方面大大增加了固定资产投资，另一方面，因超滤装置反洗频繁，用水 量很多，工艺运行成本大;其次，工艺中膜渗透装置中二段膜均采用单一膜，同一种膜 会使产水量低，系统运行压力升高，整个膜渗透装置寿命短。
发明内容
本实用新型正是为了克服上述不足，提供一种投资成本低、处理效率高、运行费用 少的矿井污水深度处理回用装置，主要创新在于过滤先选用瓷砂过滤，因瓷砂微孔发 达，孔隙率大，具有优良的吸附能力，其过滤处理效果好，后序工艺中不需另配超滤装 置，就可满足膜渗透处理装置的进水要求，大大降低了投资成本，另外，在膜渗透装置 中，采用组合式装配膜元件，即二段分别采用不同的膜，提高产水量，减少运行成本。 具体是这样来实施的：矿井污水深度处理回用装置，包括管道连接的过滤装置、膜渗透 装置，过滤装置前置有前级处理水的提升泵，膜渗透装置前置有高压泵，膜渗透装置后 连接出水清水箱，其特征在于过滤装置依次由瓷过滤器、活性炭过滤器、精密过滤器顺 序管道连接。瓷过滤器中的瓷砂是均匀的球形颗粒，球形之间是多点接触，孔隙均匀， 中间形成许多弯弯曲曲的通道，水流经过滤层时流通距离长，为杂质造成一个非常理想 的沉积条件。瓷砂表面有许多微孔，使悬浮物很容易被瓷砂表面吸附截留，并形成再生 膜，超到过滤作用，截污能力大，瓷砂比表面积大约为8.5cm2/cm3，其最大饱和泥渣量 为30.5kg/m3，是一般石英砂所不能比拟的。又由于瓷砂为球形，水流阻力小，自身比 重轻，在进行反冲洗时，可借自身的滚动和相互摩擦，使附在球面上的泥渣很容易被清 洗脱除，反洗时间短，水耗小，效果好，反洗时滤料的膨胀率仅10%，远小于石英砂滤 料膨胀率40-50%，反洗强度为4.5-6L/S.m2，也远小于石英砂反洗强度12-15L/S.m2。
瓷砂过滤器的出水浊度<0.5NTU，SDI<3，能满足后级膜渗透装置进水要求。瓷 砂过滤器内的瓷砂在运行时不会破损，运行周期长，可长达10年左右不要更换，一般 石英砂每年要更换一次或增添一部分，工艺过程中配置了瓷砂过滤器可节省一道超滤装 置，可节约投资30-50%，耗水、耗电也大为节省。
本实用新型的膜渗透装置是采用组合式装配膜元件，即第一段和第二段采用不同的 膜元件，如第一段采用超低压大流量相对脱盐率高的膜，第二段采用相对脱盐率较低的 膜，反之也可。这种组合式装配膜元件的膜渗透装置，可减少系统中膜元件用量15%左 右，减少投资，且产水量高，系统运行压力较低，膜渗透装置的使用寿命也长，经过膜 渗透装置后的出水，水质主要指标均满足且优于城市供水水质标准。
本实用新型在瓷过滤器、活性炭过滤器的反洗水箱及反洗泵和膜渗透装置的清洗装 置出水口间置有水循环连接管道，膜渗透装置的清洗装置的出水通过管道可作为瓷过滤 器的反冲洗水，使整个工艺更紧凑，成本最低化。
本实用新型正是采用瓷过滤器替代石英砂过滤器，使矿井污水深度处理中大大节省 了投资成本，膜渗透装置中用组合式膜元件，不仅使产水量高，运行成本低，且出水水 质优于城市供水水质标准。
