申请日2007.05.22
公开(公告)日2007.10.17
IPC分类号C02F103/30; C02F1/52
摘要

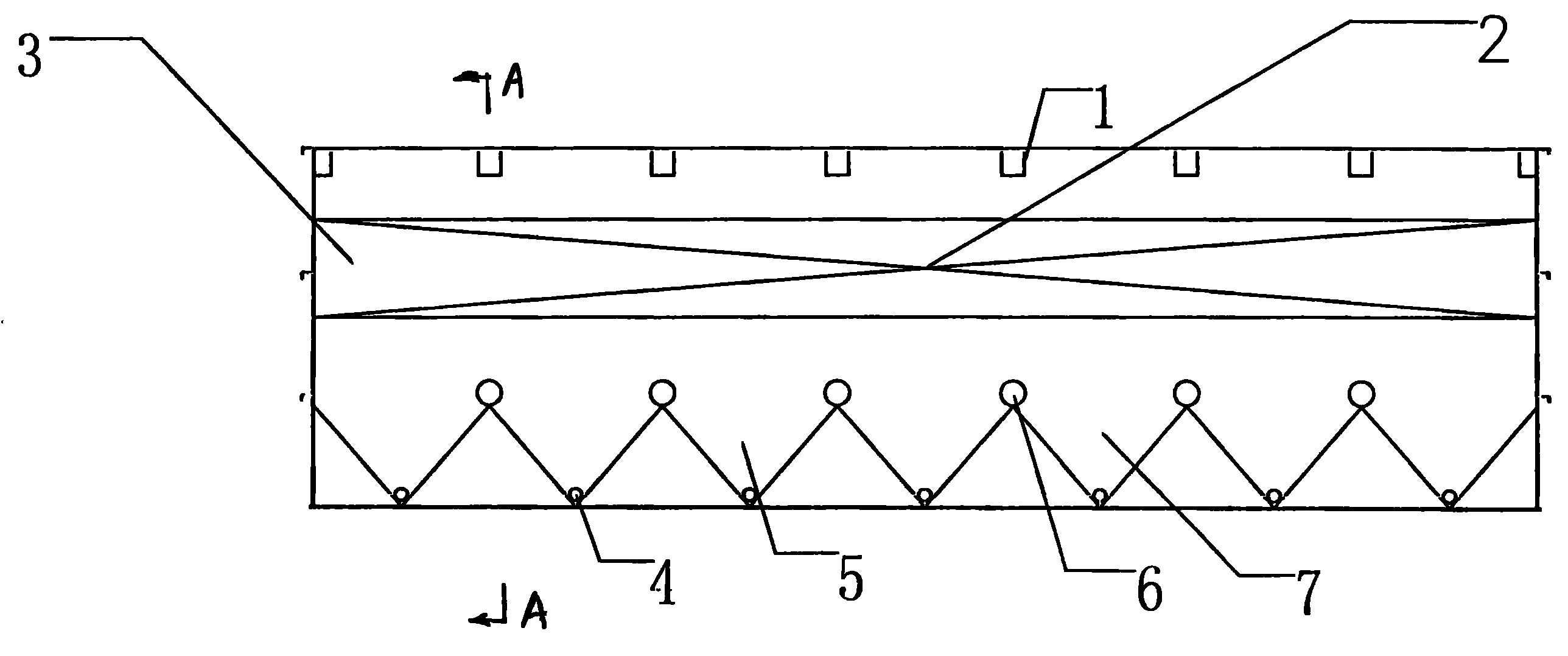

一种喷水织机废水处理用双向溢流分离器，属废水处理回用设备的制造技术领域，主要由溢流池(5)和分隔成8～16节的多层次多节反应池(8)构成，溢流池(5)的上部设有5～10个带出水口(9)的溢流槽(1)，中部为分离区(3)，设有蜂窝斜管(2)，底部设有带多孔出水管(6)和排泥管(4)的污泥斗(7)，多孔出水管6与两端的多层次多节反应池(8)相连通，出水口(9)将处理后的清水至下一节处理设备，污泥由排泥管(4)排入污泥浓缩池处理。设计合理，整体结构紧凑，具有混合反应，沉淀分离，沉渣及澄清等突出优点和积极效果，处理效果十分明显。
权利要求书
1、一种喷水织机废水处理用双向溢流分离器，其特征在于包括 溢流池(5)和多层次多节反应池(8)，溢流池(8)的上部设有带出 水口(9)的溢流槽(1)，中部设有带蜂窝斜管(2)的分离区(3)， 底部设有带多孔出水管(6)和排泥管(4)的污泥斗(7)，多孔出水 管(6)与两端的多层次多节反应池(8)相连通。
2、按权利要求1所述的喷水织机废水处理用双向溢流分离器， 其特征在于所述的多层次多节反应池(8)分隔成8～16节。
3、按权利要求1所述的喷水织机废水处理用双向溢流分离器， 其特征在于所述的溢流槽(1)在溢流池(5)上部为5～10个均匀设 置。
说明书
喷水织机废水处理用双向溢流分离器
技术领域
本发明涉及一种喷水织机废水处理用双向溢流分离器，属废水处 理回用设备的制造技术领域。
背景技术
纺织工业是我国的传统支柱产业，它包括纺织、印染、化纤、服 装和专用设备制造等5个部分。喷水织机是一种新型纺织机械，在使 用过程中，因为织布中必定要用清水进行喷射联动，以加快织机的织 布速度，每台织机的日用水量一般在3-6吨，所以当织机开机时就 会排放定量的生产废水，其排污量约占整个工业废水总量的10%，所 排放的废水中主要含有少量化学浆料、细小悬浮颗粒、胶状物、色度、 油分、微生物、氮和磷、重金属以及有机物等。一般废水浓度COD 在200-500mg/l之间，可生化性较差，属于难处理的工业废水之一， 以前由于技术和管理方面的种种原因，喷水织机废水的回用并没有引 起人们的足够重视，其主要原因包括：
1、喷水织机使用的水质要求较高，对PH浓度、硬度、铁盐均 有较为严格的要求。而现有的废水处理回用技术难以满足要求，因而 人们对废水回用后的水质不放心，
2、由于企业的用水成本和排污成本较为低廉，使得企业在使用 回用水上的态度不积极。
近年来人们对喷水织机废水回用技术做了许多探索研究。目前喷 水织机废水的深度处理组合方案主要有以下几种：
1、喷水织机废水-气浮-砂滤-回用。该技术完全是物化技术 的组合，能够较有针对性地去除浮油及部分化学浆料，但无法达到连 续回用的技术要求。
2、喷水织机废水-生物处理-沉淀-过滤-回用。该方案将较 为典型的各种处理方法进行组合。其具体操作要求较高，在水源充足 地区难以推广。
3、喷水织机废水-电化学法处理-化学絮凝-离子交换-回用。 电化学法结合絮凝和离子交换法对喷水织机废水进行深度处理的优 点是出水很清，可以回用到喷水织机生产中。但为了提高电化学效果， 需要在进行电化学法处理前调节PH值，成本增高，而且回用水量也 只有废水总量的30%-40%。另外该方案对离子交换树脂的依赖性较 大，为了降低离子浓度和电导率，因此离子可生频率升高不可避免。
发明内容
本发明的目的是提供一种设计合理，整体结构紧凑，处理效果好， 节约能源的喷水织机废水处理用双向溢流分离器。
本发明为喷水织机废水处理用双向溢流分离器，其特征在于包括 溢流池和多层次多节反应池，溢流池的上部设有带出水口的溢流槽， 中部设有带蜂窝斜管的分离区，底部设有带多孔出水管和排泥管的污 泥斗，多孔出水管与两端的多层次多节反应池相连通。
所述的多层次多节反应池可分隔成8～16节。
所述的溢流槽在溢流池上部可为5～10个均匀设置。
本发明设计合理，整体结构紧凑，通过在流入多层次多节反应池 的废水中投加絮凝剂，形成絮凝胶团，其具有桥架、网捕，脱稳作用， 能与废水中的胶体物质发生电中和，形成矾花快速沉降;同时絮凝剂 在多层次多节反应池中进行多层次多节反应，可延长反应时间，反应 效果十分明显，能有效去除废水中粒径为10-3-10-6mm的细小悬浮颗 粒胶体物，以及色度、油分、微生物，氮和磷富营养物质及部分重金 属等，具有混合反应，沉淀分离，沉渣及澄清等突出优点和积极效果， 喷水织机污水浓度COD400mg/l，经本发明处理后的污水浓度为150 mg/l以下，处理效果达到62.5%，处理效果十分明显。
将本发明与组合净化气浮器、多介质过滤器、污泥处理等工序配 套结合使用，可选择性地对喷水织机废水进行处理并回用，处理效果 好，经处理后的水质能达到回用水质要求，满足企业生产要求;净化 所产生的污泥经板框压滤机处理后，干化污泥综合利用。经实际运行， 其回用水量可占废水总量的40%-60%，按单台喷水织机用水量5吨/ 天计，则可回用2-3吨/天，可节约费用1500-2000元/台·年，节约取 水量500-1000吨/台·年。
