申请日2005.12.28
公开(公告)日2007.04.25
IPC分类号C02F1/00
摘要
一种智能箱式中水处理设备，处理设备集中在中水处理箱内，中水处理箱上带有触摸屏，其中：中水处理箱包括有用挡板相隔开的多功能组池、中水池、设备间，多功能组池由多级池子组成，其中多级池子之间通过阶梯式隔板相隔，设备间内有泵组、磁过滤器、生物活性炭吸附器、中水回用泵、集水井，各个排污口与排污总管相连，在出水总管上接有带阀门的反冲洗管，控制系统中的PLC为带RS485通讯接口，并与触摸器上的通讯接口相连。这种设备降低整套设备成本，使设备安装简单，占地面积小。
权利要求书
1.一种智能箱式中水处理设备，其特征在于：处理设备集中在中水处理箱内， 中水处理箱上带有触摸屏，其中：中水处理箱包括有多功能组池、中水池、设备 间，多功能组池、中水池、设备间之间有挡板相隔，多功能组池由多级池子组成， 其中多级池子之间通过阶梯式隔板相隔，阶梯式隔板的高度为从初级池至末级池 依次高度降低的隔板，在初级池上有污水入水口，在中水池上有中水出水口，末 级池上有中间水出水口，多功能池组中的每一级池子底部均开有排污口，在多功 能组池中的次级池子内有生物一体化设备，设备间内有泵组、磁过滤器、生物活 性碳吸附器、中水回用泵、集水井，各个排污口与排污总管相连，排污总管通入 集水井，在出水总管上接有带阀门的反冲洗管，反冲洗管的另一端分别接到磁过 滤器和生物活性碳吸附器中，控制系统中的PLC为带RS485通讯接口，并与触 摸器上的通讯接口相连。
2.根据权利要求1所述的智能箱式中水处理设备，其特征在于：多功能组池的 总容积大于日污水处理总量的20%。
3.根据权利要求1所述的智能箱式中水处理设备，其特征在于：多功能组池至 少由四级池子组成。
4.根据权利要求1所述的智能箱式中水处理设备，其特征在于：设备间上有可 开启的门。
5.根据权利要求1所述的智能箱式中水处理设备，其特征在于：设备间内有照 明和排风装置。
说明书

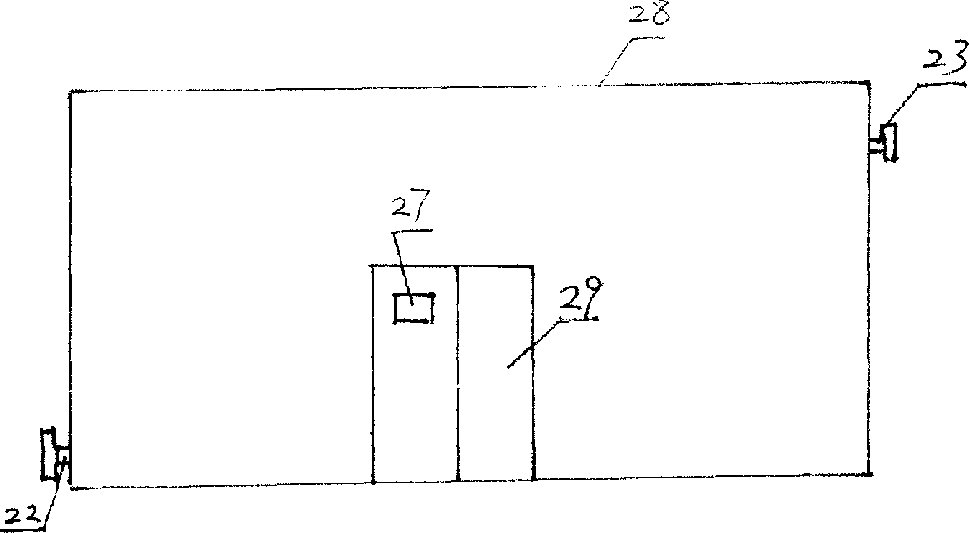

智能箱式中水处理设备
一.技术领域
本新型涉及一种在污水回用中使用的污水处理设备，特别中水回用处理设 备。
二.背景技术
已有技术中的中水处理设备均是采用分离式，全套的污水处理设备需要根据 客户的要求在现场一一组装，各个处理块是相对独立的，设备之间不能相互利用， 设备使用效率低，由于现场安装，从而使整套设备的占地面积也非常大，而且必需 有专门的设备房间，组装时费时费力，且用户成本增加。
三.发明内容
本新型的目的在于：设计一种将成套的中水处理设备一体化结构，降低整套 设备成本，使设备安装简单，占地面积小。
本新型采用如下结构实现上述目的，将污水处理设备集中在中水处理柜内， 中水处理箱上带有触摸屏，其中：中水处理箱包括有多功能组池、中水池、设备 间，多功能组池由多级池子组成，多功能组池、中水池、设备间之间有挡板相隔， 多功能组池由多级池子组成，其中多级池子之间通过阶梯式隔板相隔，阶梯式隔 板的高度为从初级池至末级池依次高度降低的隔板，在初级池上有污水入水口， 在中水池上有中水出水口，末级池上有中间水出水口，多功能池组中的每一级池 子底部均开有排污口，在多功能池组中的次级池子内有生物一体化设备，设备间 内有泵组、磁过滤器、生物活性碳吸附器、中水回用泵、集水井，各个排污口与 排污总管相连，排污总管通入集水井，在出水总管上接有带阀门的反冲洗管，反 冲洗管的另一端分别接到磁过滤器和生物活性碳吸附器中，控制系统中的PLC 为带RS485通讯接口，并与触摸器上的通讯接口相连。多功能组池的总容积大 于日污水处理总量的20%多功能组池至少由四级池子组成。设备间上有可开启的 门。
采用如上结构，使向用户输送中水的设备真正成为一体化的中水处理设备，由于 采用独特的厢式一体化结构比普通设备的占地面积节约45%以上，且不需要专门 的泵房和设备间，从而节省了大量的土建和安装等费用，同时由于采用多功能池 组，且多级池子之间通过阶梯式隔板相通，阶梯式隔板的高度为从初级池至末级 池依次高度降低的隔板，使污水通过隔板由高向低自动流到下一级池中，随着水 向下一级池中的流动，完成了水沉淀的处级处理，从而省去了已有技术中通过多 个分离池，并且需要提升泵才能完成的工作，节省了不必要的设备，节约了能源， 降低了设备的运营费用，在中水处理箱上安装触摸屏，可直接控制设备，极大方 便了使用者。
