申请日2005.12.30
公开(公告)日2007.01.10
IPC分类号F16K1/00; F16K31/163
摘要
污水箱的污水排放机构包括与污水箱连接的固定支座、单作用气缸或油缸、摆动杆、橡胶密封套、联接杆、半球体、联接螺栓，固定支座固定在污水箱的底部，单作用气缸或油缸的缸筒固定在固定支座上，其活塞杆下端与摆动杆中部铰接，摆动杆一端与固定座支耳铰接，另一端与联接杆下部铰接，橡胶密封套固定在污水箱与固定支座中间，半球体与橡胶密封套线接触密封，半球体与联接杆上部联接。本实用新型结构简单紧凑、采用半球体与密封套的线密封配合，保证密封可靠、采有气缸作为驱动元件实现了自动排污。
权利要求书

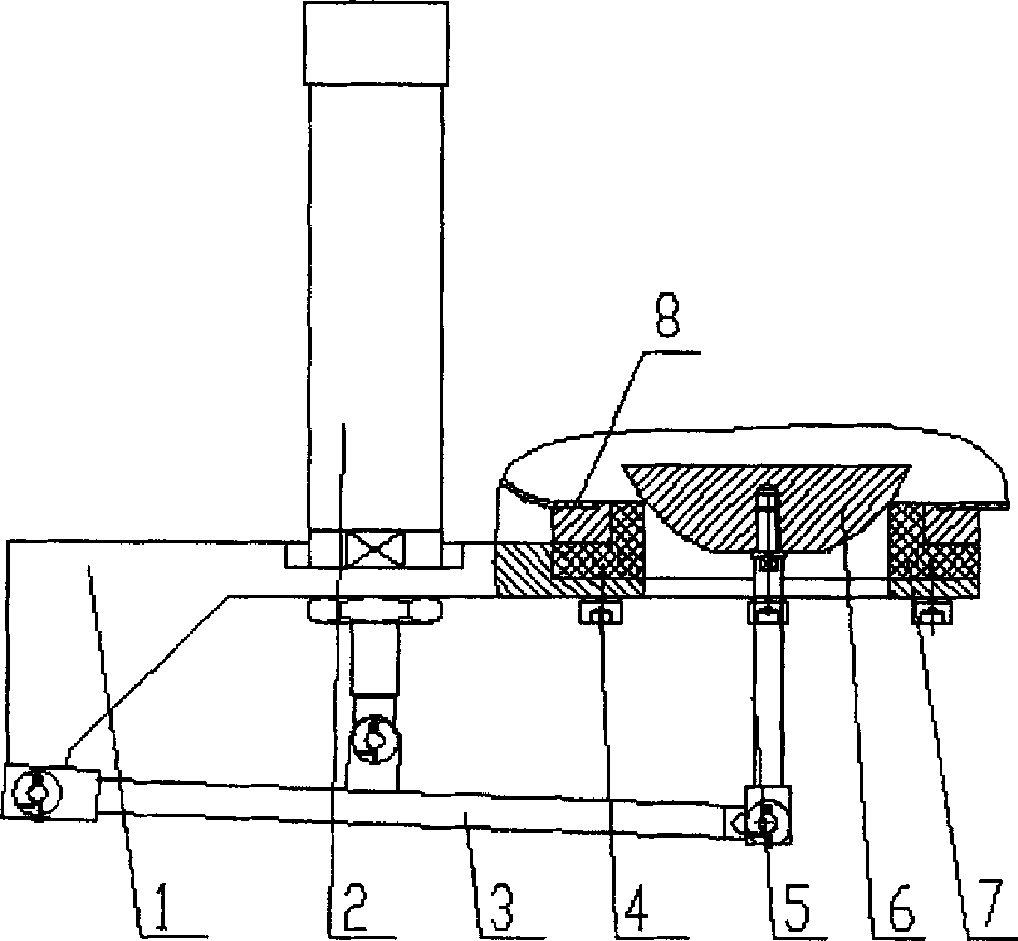

1、一种污水排放机构，其特征在于：包括与污水箱(8)连接的固定支 座(1)、单作用气缸或油缸(2)、摆动杆(3)、橡胶密封套(4)、联 接杆(5)、半球体(6)、联接螺栓(7)，固定支座(1)固定在污水箱 (8)的底部，单作用气缸或油缸(2)的缸筒固定在固定支座(1)上，其 活塞杆下端与摆动杆(3)中部铰接，摆动杆(3)一端与固定座支耳(1) 铰接，另一端与联接杆(5)下部铰接，橡胶密封套(4)固定在污水箱与固 定支座(1)中间，半球体(6)与橡胶密封套(4)线接触密封，半球体(6) 与联接杆(5)上部联接，
2、根据权利要求1所述的污水排放机构，其特征在于：所述的单作用 气缸或油缸(2)为弹簧复位型气缸或油缸。
3、根据权利要求1所述的污水排放机构，其特征在于：所述的摆动杆 (3)一端与联接杆(5)的上端采用长孔铰接。
说明书
一种污水排放机构
技术领域
本实用新型涉及一种安装在垃圾车污水箱底部的污水排放机构。
背景技术
污水箱是垃圾车的主要组成部分之一，其功能是将垃圾车中的垃圾液 收集起来，避免车辆行驶过程中，垃圾液滴漏造成环境的二次污染，而污 水排放机构就是解决污水箱放水口处的密封及排放。
目前市场上污水箱的排放机构主要是在排水口处简单装一球阀，由于 污水中含有多种腐蚀性物质，球阀过不了多久就生锈、失效，再加上球阀 采用手动操作，环境恶劣，对人体的身心健康造成了极大影响。
实用新型内容
本实用新型技术解决问题：克服现有技术不足，提供一种结构简 单、密封可靠，安装在污水箱底部可以实现自动排污的污水排放机构。
本实用新型技术解决方案：一种污水排放机构，其特点在于：包 括与污水箱连接的固定支座、单作用气缸或油缸、摆动杆、橡胶密封 套、联接杆、半球体、联接螺栓，固定支座固定在污水箱的底部，单 作用气缸或油缸的缸筒固定在固定支座上，其活塞杆下端与摆动杆中 部铰接，摆动杆一端与固定座支耳铰接，另一端与联接杆下部铰接， 橡胶密封套固定在污水箱与固定支座中间，半球体与橡胶密封套线接 触密封，半球体与联接杆上部联接，
本实用新型的工作原理是：当排污气缸或油缸的活塞杆开始收回 时，先推动摆动杆的后支耳绕与固定座连接的左端支点转动，由于摆 动杆右端与联接杆上端采用长孔铰接，从而带动联接杆及半球体向上 运动，打开排污口，实现污水排泻;反之，活塞杆伸出则半球体下落 实现排污口关闭、密封。
本实用新型与现有技术相比的优点：本实用新型结构简单紧凑、 采用半球体与密封套的线接触密封，保证了密封可靠、采有气缸或油 缸作为驱动元件，实现了自动排污。
