申请日2006.03.26
公开(公告)日2007.08.01
IPC分类号E03C1/20; E03D1/24
摘要
本实用新型涉及一种洗浴卫生洁具，特别是一种将卫生间浴缸的废水再利用的节水型浴缸和沐浴房，它至少包括浴缸、废水蓄水箱、废水排水阀，其特征是：在浴缸(1)下通过放水阀(2)管路连接有废水蓄水箱(7)和一次净化水存水箱(16)，废水蓄水箱(7)与一次净化水存水箱(16)之间通过废水净化装置(8)相连，一次净化水存水箱(16)通过单向阀及管路连通座便器。它既能减少浴缸、沐浴房使用水的水量，又能将其产生的废水回收再利用的浴缸。不额外消耗电能，既安全、又可靠、又节水。裙板更美观，制造比较方便。自动运行，简单方便，无须改变座便器结构和使用。
权利要求书

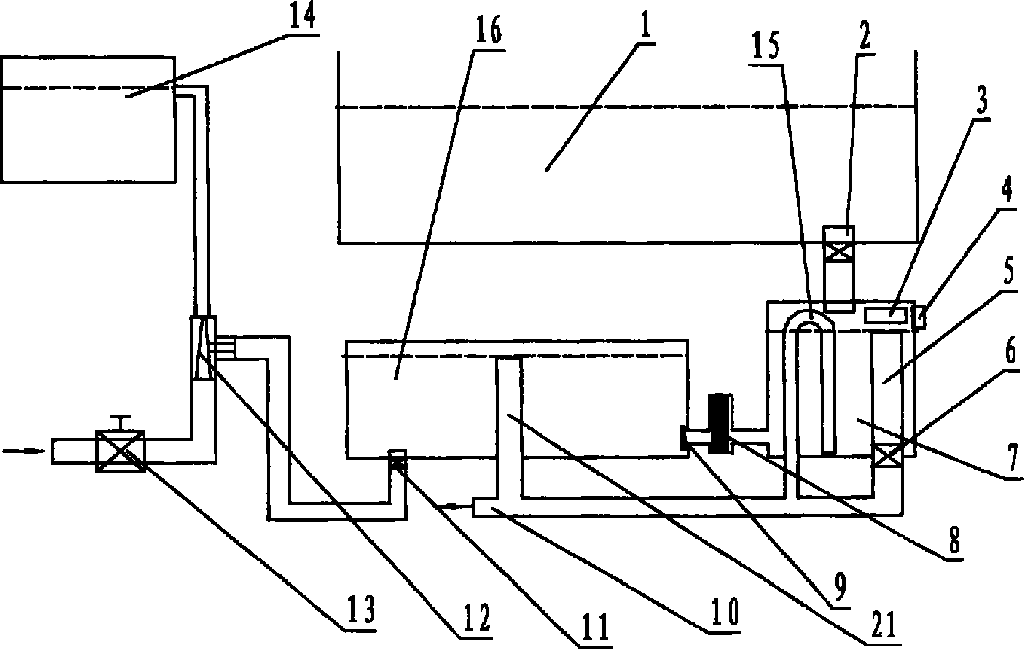

1、废水再利用的节水型浴缸和沐浴房，它至少包括浴缸、废水蓄水箱、废水排水阀，其 特征是：在浴缸(1)下通过放水阀(2)管路连接有废水蓄水箱(7)和一次净化水存水箱(16)， 废水蓄水箱(7)与一次净化水存水箱(16)之间通过废水净化装置(8)相连，一次净化水 存水箱(16)通过单向阀及管路连通座便器。
2、根据权利要求1所述的废水再利用的节水型浴缸和沐浴房，其特征是：所述的废水蓄 水箱(7)上部侧端有废水接口(4)，废水蓄水箱(7)内连接有溢水管(5)、虹吸排水管(15)， 溢水管(5)上连接有废水排水阀(6)，溢水管(5)的上端面与废水蓄水箱(7)的最高水位 线齐平，虹吸排水管(15)的下端面在废水蓄水箱(7)的底部，溢水管(5)通过废水排水 阀(6)及虹吸排水管(15)分别和排水口(10)连通，排水口(10)通一次净化水溢水管(21) 与一次净化水存水箱(16)连通。
3、根据权利要求1所述的废水再利用的节水型浴缸和沐浴房，其特征是：所述的一次净 化水存水箱(16)下水管和座便器水箱(14)下水管及便池冲水管分别连通与带有自吸混水 阀(12)三通的不同接口上;便池冲水管连接有座便器水阀(13)。
4、根据权利要求1所述的废水再利用的节水型浴缸和沐浴房，其特征是：所述的一次净 化水存水箱(16)下部有两个端口，一个端口通过单向阀(11)管路连接座便器水箱(14)， 另一个端口通过微型水泵(23)及管路与二次存水箱(22)上端的排气口(18)连通，二次 存水箱(22)内部上方有浮球水位控制开关(19)，底部有单向阀(17)。
5、根据权利要求4所述的废水再利用的节水型浴缸和沐浴房，其特征是：所述的二次存 水箱(22)底部通过循环水放水阀(28)及放水管与浴缸连通。
6、根据权利要求1所述的废水再利用的节水型浴缸和沐浴房，其特征是：所述的浴缸(1) 的底部有凸起隔断(26)，凸起隔断(26)前面是斜面，斜面与浴缸(1)底面有10度-60 度的夹角，凸起隔断(26)的宽度为10cm-30cm，凸起隔断(26)的长度和浴缸(1)长度的 比例为1/8-1/2，凸起隔断(26)的顶部最高点与水位线(25)齐平。
7、根据权利要求1所述的废水再利用的节水型浴缸和沐浴房，其特征是：所述的一次净 化水存水箱(16)上连接有臭氧(20)消毒装置。
8、根据权利要求4所述的废水再利用的节水型浴缸和沐浴房，其特征是：所述的二次存 水箱(22)和座便器水箱(14)的冲水管连通有废水冲洗管及冲洗控制阀(29)。
说明书
废水再利用的节水型浴缸和沐浴房
技术领域
本实用新型涉及一种洗浴卫生洁具，特别是一种将卫生间浴缸的废水再利用的节水型浴 缸和沐浴房。
背景技术
浴缸、沐浴房作为一种洗浴卫生洁具已广泛被世人所接受。但是，洗浴后所产生的废水 一直以来都是白白的从下水道中流走，而且，每次洗浴都要使用大量水，对于我国这么一个 水资源贫乏的大国，每年流走的自来水是巨大的，造成很大的水资源浪费。
发明内容
本实用新型的目的是提供一种废水再利用的节水型浴缸和沐浴房，它既能减少浴缸、沐 浴房使用水的水量，又能将其产生的废水回收再利用的浴缸。不额外消耗电能，即安全、又 可靠、又节水。裙板更美观，制造比较方便。自动运行，简单方便，无须改变座便器结构和 使用。
本实用新型的技术方案是，废水再利用的节水型浴缸和沐浴房，它至少包括浴缸、废水 蓄水箱、废水排水阀，其特征是：在浴缸1下通过放水阀2管路连接有废水蓄水箱7和一次 净化水存水箱16，废水蓄水箱7与一次净化水存水箱16之间通过废水净化装置8相连，一次 净化水存水箱16通过单向阀及管路连通座便器。
所述的废水蓄水箱7上部侧端有废水接口4，废水蓄水箱7内连接有溢水管5、虹吸排水 管15，溢水管5上连接有废水排水阀6，溢水管5的上端面与废水蓄水箱7的最高水位线齐 平，虹吸排水管15的下端面在废水蓄水箱7的底部，溢水管5通过废水排水阀6及虹吸排水 管15分别和排水口10连通，排水口10通过废水溢水管21与一次净化水存水箱16连通。
所述的一次净化水存水箱16下水管和座便器水箱14下水管及便池冲水管分别连通与带 有自吸混水阀12三通的不同接口上;便池冲水管连接有座便器水阀13。
所述的一次净化水存水箱16下部有两个端口，一个端口通过单向阀11管路连接座便器 水箱14，另一个端口通过微型水泵23及管路与二次存水箱22上端的排气口18连通，二次存 水箱22内部上方有浮球水位控制开关19，底部有单向阀17。
所述的二次存水箱22底部通过循环水放水阀28及放水管与浴缸连通。
所述的浴缸1的底部有凸起隔断26，凸起隔断26前面是斜面，斜面与浴缸1底面有10 度-60度的夹角，凸起隔断26的宽度为10cm-30cm，凸起隔断26的长度和浴缸长度的比例 为1/8-1/2，凸起隔断26的顶部最高点与水位线25齐平。
所述的一次净化水存水箱16上连接有臭氧20消毒装置。
所述的二次存水箱22和座便器水箱14的冲水管连通有废水冲洗管及冲洗控制阀29。
本实用新型的特点是：浴缸减少使用水，以及浴缸废水再利用的装置，特别是不需增加 任何能源消耗就能将浴缸、沐浴房以及洗衣机、沐浴屏等用水器产生的废水经简单过滤即可 储存起来，再利用给卫生间座便器冲厕使用，实现废水再利用。特别是只改变缸体存水结构， 实现了减少使用水的目的，特别是通过沐浴房的二次废水储存，解决废水的100%全部再利用， 节水效果可观。它具有以下优点：
1、为实现本发明而专门设计开发的自吸式混水阀，利用座便器所有的供水系统水压水流 产生负压，可将最大高度差1.5米的存水箱中的水吸入座便器水箱，不影响和改变原座便系 统，也不额外消耗电能，即安全、又可靠、又节水。
2、节约了水资源使浴缸、沐浴房以及洗衣机、洗面盆、沐浴屏等一系列用水器具的废水 得到了再利用，沐浴房二次存水可以100%的废水再利用。
3、巧妙的利用浴缸、沐浴房底部、背部、顶部空间，即不增加占用卫生间空间又对浴缸、 沐浴房起装饰作用，裙板更美观，制造比较方便。
4、巧妙的在人体结构两脚之间增加凸起隔断造形，有效的减少了浴缸沐浴时水的使用量， 既减少了用水，都不影响人们享受沐浴的乐趣。
5、无须维护和操作，整个装置安装好后自动运行，简单方便。
6、一箱多用，备用接口可接入洗衣机.沐浴屏、洗面盆等其它用水器具，使其废水得到再 利用。
7、无须改变座便器结构和使用。
8、废水箱隐藏在沐浴房、浴缸底部、背部、顶部，并和裙板房体顶部形成整体，即美观 又实用。
