申请日2006.03.25
公开(公告)日2006.11.22
IPC分类号C02F3/30; E03F5/00; E03F1/00
摘要
本发明工程势能自动化污水厂，提出修建地面天河提升水位获取势能并利用势能自动化处理污水。沿城市河流两岸向下游铺设污水管，有排污口处建污水井或溢流污水井，修建与污水管连通的高程井或溢流高程井。污水管、污水井和高程井构成超大容量、超长时效的多级活性污泥法自动化污水净化厂。并获得可利用的经济高程，可以采用生物净化法和自然时效净化法等综合技术回收水资源。在建污水厂的同时建水电厂、沼气电厂和净化水厂，在发电的同时处理污水，回收水资源。把建污水厂的社会效益性投入转变为经济效益性投入，节约巨大能源消耗和节省巨额污水处理费用，同时收到社会效益、环境效益、资源效益和经济效益。
权利要求书
1、工程势能自动化污水厂发明，特征为沿城市河流两岸水位线向下游铺设污水管，有排污口处建污 水井或溢流污水井，拦截全部污水进污水管，同时有与河道连通的雨水井，雨水井口低于污水井，争取 实现雨污分流;污水井修建到下游20km，为城市发展污水排放预作准备;20km后隔3km修建一与污水管 连通的高程井或溢流高程井，高程全部与溢流口相等，井径与管径相同，竖直修建在污水管上，或铺设 垂直斜管到高处修建;高程超过100m发电经济高程时，把污水管引到岸上选定的污水厂进水口修建溢流 口，在溢流口后修建10级梯级水池，每级落差1m，并隔为前池和后池，两池之间隔墙1/4高程处有连通 口;在梯级水池后又修建10级等高程水池，水池之间在1/4和3/4高程处有连通口。
2、根据权利要求1所述，特征为沿城市河流两岸水位线铺设污水管，污水管铺设高程要求不严。
3、根据权利要求1所述，特征为有污水口处建污水井或溢流污水井，井前有沉砂池，入水口处有栅 格，并有低于污水井的雨水井连通河道。

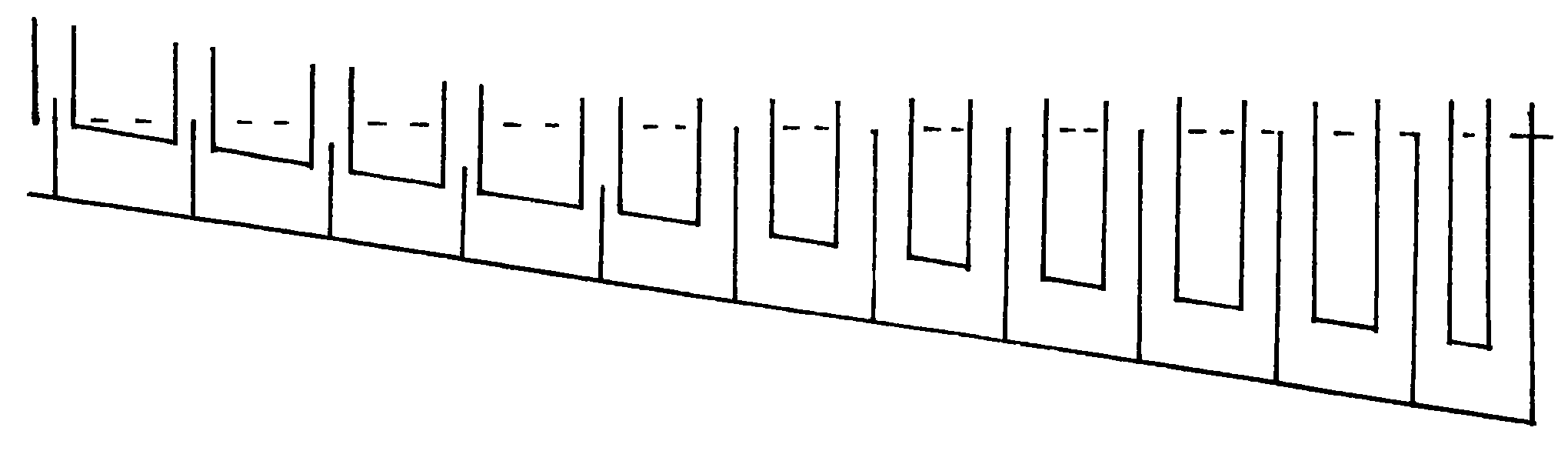

4、根据权利要求1所述，特征为与沿河流地面铺设的管道连通的高程井或溢流高程井，高程井竖直 修建在管道上，或者铺设垂直斜管到高处再修建。
5、根据权利要求1所述，特征为溢流口。
6、根据权利要求1所述，特征为落差1m的梯级水池，每级又分隔为前池和后池，前后池隔墙1/4高程 处有连通口。
7、根据权利要求1所述，特征为高程相同的贮水池，水池之间1/4和3/4高程处有连通口。
8、根据权利要求1所述，特征为高程井下部设有把沼气引到上游管道的过气装置。
9、根据权利要求1所述，特征为促进好氧反应的喷流曝气注流充氧装置。
10、根据权利要求1所述，特征为促进厌氧消化的风力搅拌装置。
说明书
工程势能自动化污水厂
技术领域：
工程势能和自动化污水处理
背景技术：
现有的污水处理厂不管采用什么样的先进技术和设备，均存在能源消耗大、运行费用高的致命弱 点，投入巨资建成的污水厂均难以维持运行，没有一个企业、城镇、国家能够长期承担巨额的污水处理 费用。河流几乎全部成为排污沟排污河，湖泊海洋则成了污水池。面对污染日益严重的河流、湖泊、海 洋，不是人们环保意识淡薄视而不见，而是没有可行有效的污水处理技术，欲治不能。
发明内容：
在人们的经验中要获得水的势能：一是筑坝修水库抬高水位。二是修建渠道保持水位。本发明提出 第三种地上天河方法：修建与沿地面铺设的管道连通的高程井提升水位获得势能，并利用势能来处理污 水。在建污水厂同时建水电厂、沼气电厂和净化水厂，在发电的同时处理污水，回收水资源。把建污水 厂社会效益性投入转变为经济效益性投入，节约巨大的能源消耗和节省巨额的污水处理费用，同时收到 社会效益、环保效益、资源效益和经济效益。
