申请日2007.06.01
公开(公告)日2008.05.07
IPC分类号E03C1/26; E03F3/04; C02F9/14
摘要
一种用于污水管道的防堵锚，由管道、中心柱、支架、锚片构成，在垂直管道的进水管口或水平管道的两端安装十字形支架，将装有二层或二层以上锚片的中心柱与十字支架连接为一体，中心柱上的锚片之间的夹角大于等于30度，中心柱、锚片及支架用铝合金材料制成。该实用新型结构简单，操作维护方便，使用寿命长，可用于除去污水管道中的块状、絮状、纤维状等固体，也适用于马路边的雨水管道。
权利要求书
1.污水管道防堵锚，由管道、中心柱、支架、锚片构成，其特征在于在垂直管 道的进水管口或水平管道的两端安装十字形支架，将装有锚片的中心柱用螺纹 结构与管道上的十字支架连接为一体。
2.根据权利要求1所述的污水管道防堵锚，其特征在于中心柱上可设置二层或 二层以上的锚片，锚片之间的夹角大于等于30度，锚片与管道壁之间留有间隙。
说明书
污水管道防堵锚
技术领域
本实用新型属于净化处理领域，具体说是一种排污管道防堵锚。
背景技术
污水管道是污水处理中的重要设备，但普通污水管道防堵措施效果较差， 由于污水成分复杂，其中的块状、絮状、纤维状等固体物质极易堵塞污水管道， 造成污水在管道中流通不畅，且管道堵塞后不易清除，给污水处理工艺带来很 多不便。
发明内容
本实用新型为弥补普通污水管道极易堵塞的缺点，提供一种操作简单的污 水管道防堵措施。
本实用新型是通过以下技术方案实现的：

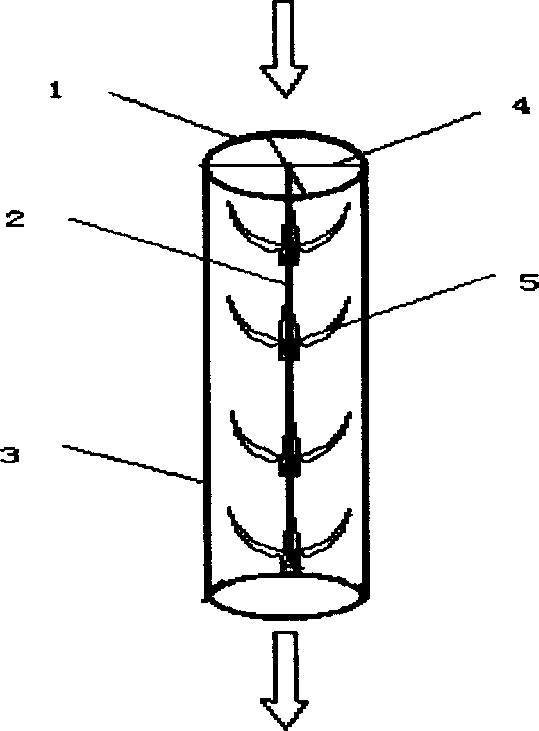

污水管道防堵锚，有管道、中心柱、支架、锚片构成，在垂直管道的进水 管口或水平管道的两端安装十字形支架，将装有锚片的中心柱用螺纹结构与管 道上的十字支架连接为一体，中心柱上可设置二层或二层以上的锚片，锚片之 间的夹角大于等于30度，锚片与管道壁之间留有间隙。中心柱、锚片和支架用 铝合金材料制成。
本实用新型运行时，污水由进水口进入，流经防堵锚时，污水中的大块固 体被防堵锚片截留，且锚片上会形成生物挂膜，可对污水进行净化处理。净化 后的污水流入污水管道。
本实用新型可除去污水中的块状、絮状、纤维状等固体，以防止其堵塞污 水管道，便于污水在管道中流动，具有结构简单、操作及维护方便等特点，可 用于污水管道的防堵塞，也可适用于马路等处的雨水管道。
