申请日2007.07.18
公开(公告)日2008.07.16
IPC分类号E03C1/182; E03C1/23
摘要
本实用新型公开了一种家庭废水使用器，包括水盆、连接在水盆上的主水管。主水管内设有操作杆，操作杆的上端设有挡水阀。在挡水阀下方，主水管上连接有一支水管。在主水管与支水管连接处的下方，操作杆上设有一节水阀。本实用新型家庭废水使用器通过设置支水管和位于支水管与主水管连接处下方的节水阀来将能再次利用的水引入一容器内和将不能再次利用的水直接排放掉，因此本实用新型家庭废水使用器的结构简单、制造成本低，且能收集能再次使用的废水和排掉不能再次使用的废水。
权利要求书

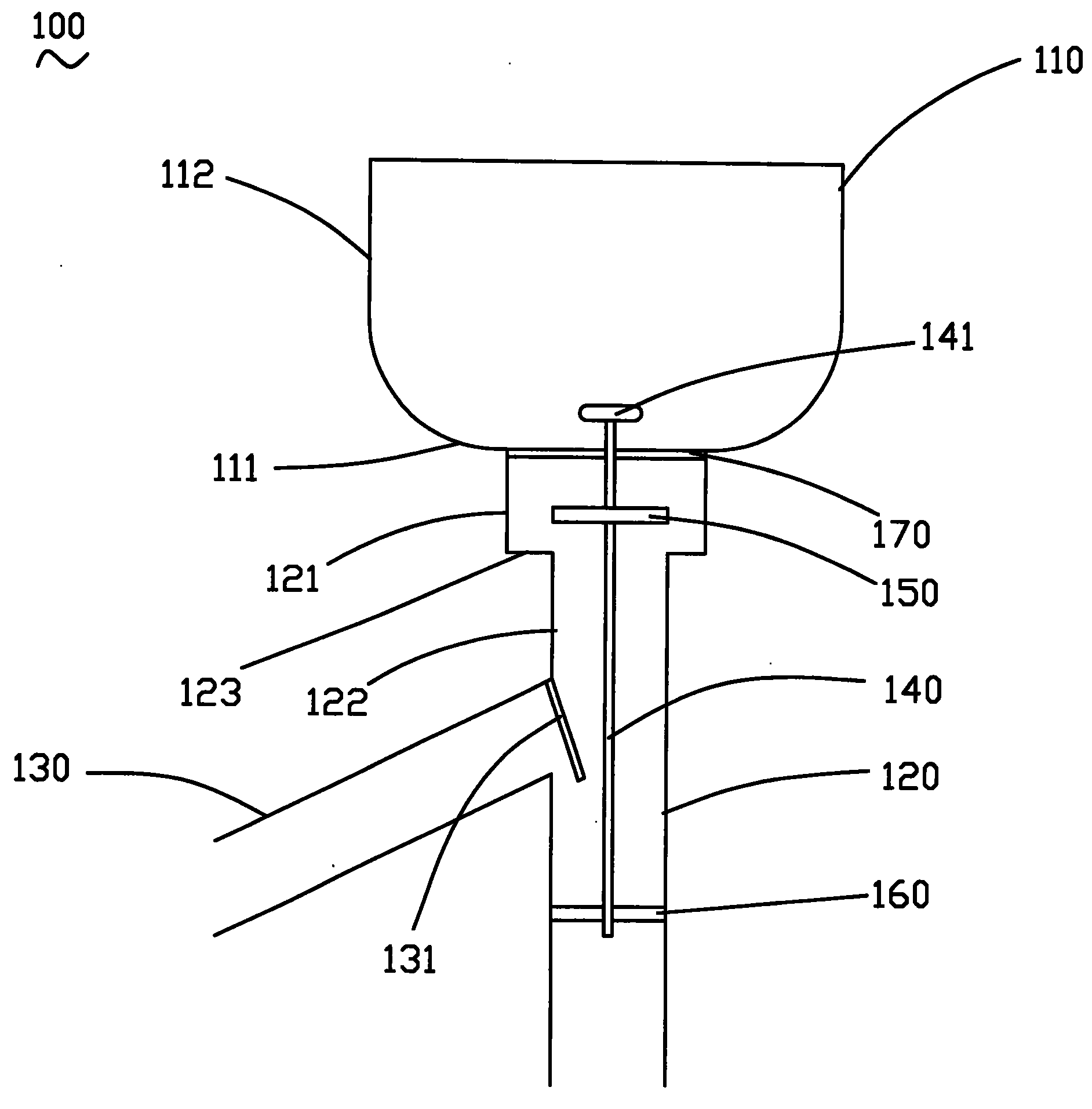

1.一种家庭废水使用器，包括水盆(110)、连接在水盆(110)上的主水 管(120、120’、120”)，主水管(120、120’、120”)内设有操作杆(140)， 操作杆(140)的上端设有挡水阀(150、150’)，其特征在于：在挡水阀(150、 150’)下方，主水管(120、120’、120”)上连接有一支水管(130)，在主水 管(120、120’、120”)与支水管(130)连接处的下方，操作杆(140)上设 有一节水阀(160、160’)。
2.如权利要求1所述的家庭废水使用器，其特征在于：该挡水阀(150) 固定在操作杆(140)上，该节水阀(160)固定在主水管(120)内，该节水 阀(160)上开设有一供操作杆(140)下端穿过的穿孔(161)。
3.如权利要求1所述的家庭废水使用器，其特征在于：在主水管(120、 120’、120”)与支水管(130)连接处的上部设有向下延伸并向主水管(120、 120’、120”)内倾斜的阻水阀(131)。
4.如权利要求1所述的家庭废水使用器，其特征在于：该主水管(120、 120’)的上端具有一台阶(123)，挡水阀(150)抵靠在台阶(123)上或者 位于台阶(123)上方。
5.如权利要求4所述的家庭废水使用器，其特征在于：该主水管(120’) 的下端也具有一台阶(124)，节水阀(160)位于主水管(120’)下端台阶 (123)的下方或者抵靠在该台阶(124)上。
6.如权利要求1所述的家庭废水使用器，其特征在于：该节水阀(160’) 具有一枢接在该操作杆(140)上的节水塞体(162)和固定在该操作杆(140) 上的节水阀门(163、163’)，节水塞体(162)抵靠在主水管(120、120”) 的内壁上，且该节水塞体(162)上开设有通水孔(164)，节水阀门(163、 163’)盖住或打开该通水孔(164)。
7.如权利要求6所述的家庭废水使用器，其特征在于：该节水阀门(163、 163’)呈瓣状或扇形。
8.如权利要求6所述的家庭废水使用器，其特征在于：该挡水阀(150’) 具有一枢接在该操作杆(140)上的挡水塞体(152)和固定在该操作杆(140) 上的挡水阀门(153)，挡水塞体(152)抵靠在主水管(120、120”)的内壁 上，且该挡水塞体(152)上开设有挡水孔(154)，挡水阀门(153)盖住或 打开该挡水孔(154)。
9.如权利要求8所述的家庭废水使用器，其特征在于：挡水阀(150’) 的挡水塞体(152)与节水阀(160’)的节水塞体(162)固定在主水管(120”) 内。
说明书
家庭废水使用器
所属技术领域
本实用新型涉及一种家庭使用的节水装置，尤其涉及一种对家庭废水二次 利用的家庭废水使用器。
背景技术
现在市面上的节水装置可以大致分为两类，一类是控制水流量的节水装 置，另一种是对使用过后的废水二次利用的节水装置。控制水流量的节水装置 通过控制水流的速度和时间来达到节水的目的。对使用过后的废水二次利用的 节水装置是收集使用过后的废水以进行再次利用的装置，而家庭废水使用器是 使用最为普遍的对使用过后的废水二次利用的节水装置。
家庭废水使用器作为一种家庭用节水装置，在市面上有很多种。但现在市 面上的家庭废水使用器都存在一个问题，就是制造成本高、结构复杂、不能有 效区分能再次利用和不能再次利用的废水。
发明内容
本实用新型的目的是针对上述现有技术存在的缺陷提供一种家庭废水使 用器，该家庭废水使用器能收集可再次利用的废水和排掉不可再次利用的废 水，并且该家庭废水使用器的结构简单、制造成本低。
为实现上述目的，本实用新型提供一种家庭废水使用器，包括水盆、连接 在水盆上的主水管。主水管内设有操作杆，操作杆的上端设有挡水阀。在挡水 阀下方，主水管上连接有一支水管。在主水管与支水管连接处的下方，操作杆 上设有一节水阀。
该挡水阀固定在操作杆上，该节水阀固定在主水管内，该节水阀上开设有 一供操作杆下端穿过的穿孔。
在主水管与支水管连接处的上部设有向下延伸并向主水管内倾斜的阻水 阀。
该主水管的上端具有一台阶，挡水阀抵靠在台阶上或者位于台阶上方。
该主水管的下端也具有一台阶，节水阀位于主水管下端台阶的下方或者抵 靠在该台阶上。
该节水阀具有一枢接在该操作杆上的节水塞体和固定在该操作杆上的节 水阀门，节水塞体抵靠在主水管的内壁上，且该节水塞体上开设有通水孔，节 水阀门盖住或打开该通水孔。
该节水阀门呈瓣状。
该挡水阀具有一枢接在该操作杆上的挡水塞体和固定在该操作杆上的挡 水阀门，挡水塞体抵靠在主水管的内壁上，且该挡水塞体上开设有挡水孔，挡 水阀门盖住或打开该挡水孔。
挡水阀的挡水塞体与节水阀的节水塞体固定在主水管内。
由上所述，本实用新型家庭废水使用器通过设置支水管和位于支水管与主 水管连接处下方的节水阀来将可再次利用的水引入一容器内和将不可再次利 用的水直接排放掉，因此本实用新型家庭废水使用器的结构简单、制造成本低， 且能收集可再次利用的废水和排掉不可再次利用的废水。
