申请日2007.06.11
公开(公告)日2008.05.28
IPC分类号F17D1/08; A47J31/46
摘要
本实用新型为一种水处理机的出水控制机构，其包含三条配设有单向阀的输水管路，三条输水管路分别与一出水控制阀连接，其中有一条输水管路配接有一加热装置用以产生高温热水，另一条输水管路配接有一冷却装置用以产生冰水。如此一来藉由操作该出水控制阀，使得高温热水、常温水及冰水分别流出，或是使高温热水与常温水混合、冷水与常温水混合，以分别形成中高温热水及中低温冷水，即可达到提供多种水温的目的，而且仅需要操作该出水控制阀，故具有操作简便的功效。
权利要求书
1.一种水处理机的出水控制机构，系引入经过净化的饮用水且以不同的 水温输出，其特征在于它包括：
出水控制阀;
第一管路，与所述出水控制阀相接，饮用水在该第一管路流动;
加热装置，组设在所述第一管路，饮用水流过该加热装置;
第一单向阀，组设在所述第一管路，限制饮用水在第一管路的流向;
第二管路，与所述出水控制阀相接，饮用水在该第二管路流动;
第二单向阀，组设在所述第二管路，限制饮用水在该第二管路的流向;
第三管路，与所述出水控制阀相接，饮用水在该第三管路流动;
第三单向阀，组设在所述第三管路，限制饮用水在该第三管路的流向;
冷却装置，组设在所述第三管路，饮用水流过该冷却装置;
所述出水控制阀可以控制所述第一管路、第二管路及第三管路内的饮用 水分别或混合流出。
2.如权利要求1所述的水处理机的出水控制机构，其特征在于：更包含一 个用以储置饮用水的储水装置，且该储水装置与所述第一管路、第二管路及 第三管路相接。
3.如权利要求1所述的水处理机的出水控制机构，其特征在于：更包含一 根添加管路及输入添加水，其中该添加管路与所述第二管路相接，且该添加 水于该添加管路内流动与所述第二管路内的饮用水混合。
说明书
水处理机的出水控制机构
技术领域
本实用新型涉及一种出水控制机构，尤其是指配设在一水处理机内部的出 水控制机构，藉由该出水控制机构可以输出不同水温的饮用水。
背景技术
一般外界水，也就是所谓的自来水，其虽然经过自来水厂的过滤及消毒， 但水质的纯净度仍未达到生饮的标准。消费者为了可以直接生饮自来水，可以 在使用端配设一过滤器或一逆渗透器来进一步过滤掉水中的杂质、微小分子以 及矿物质，如此一来，经过逆渗透器或过滤器作用的生水便可以具有可生饮的 质量，即所谓的饮用水。
一般饮用水除了可以在常温下生饮外，也可以藉由在水处理机内装设加热 装置或冷却装置，使得输出的饮用水为高温热水或低温的冰水。
然而使用者不见得需要高温热水或是冰冷的冰水，所以会以热的饮用加常 温下的饮用水形成中高温的温水;或是以冰水加常温下的饮用水形成中低温的 冷水。
但是这种方法在操作上相当不方便，而且若是先取用热水且操作慎，还会 有烫伤之虞，因此有需要改良出水控制机构，使其能够更符合实际使用需求。
发明内容
有鉴于先前技术所揭露的出水控制机构无法提供更多不同温度的饮用水供 使用者选择，所以本实用新型提供一种创新的出水控制机构以解决先前技术的 缺点。
本实用新型的目的是提供一种水处理机的出水控制机构，其可以提供高温 热水、中高温温水、冷水、中低温冷水及冰水等五种水温的饮用水。
为达到上述目的，本实用新型采用以下技术方案：

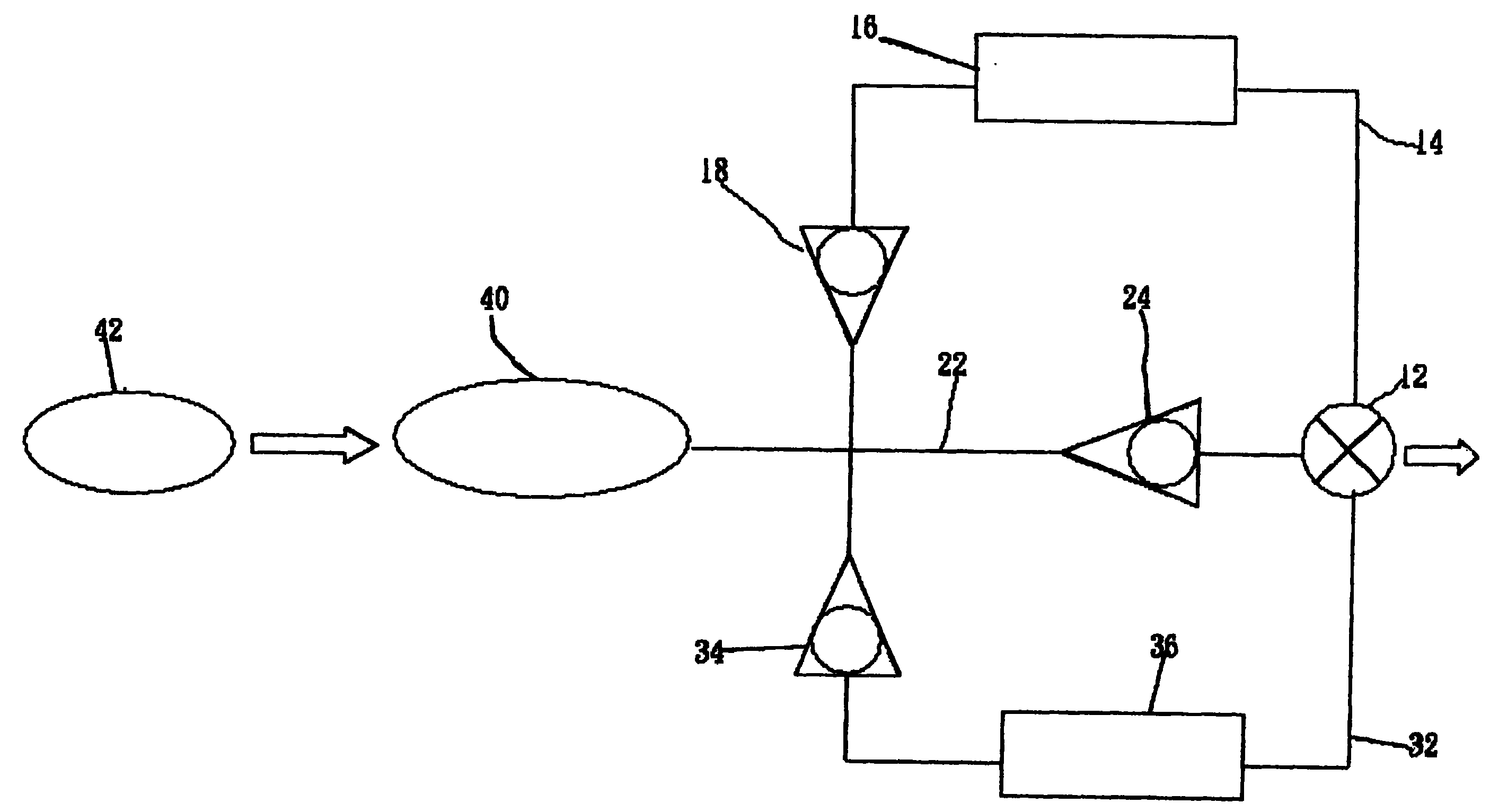

一种水处理机的出水控制机构，其包含：一出水控制阀;一第一管路与该 出水控制阀相接，且该饮用水在该第一管路流动;一加热装置组设在该第一管 路，且该饮用水流过该加热装置;一第一单向阀组设在该第一管路且限制该饮 用水在该第一管路的流向;一第二管路系与该出水控制阀相接，且该饮用水在 该第二管路流动;一第二单向阀组设在该第二管路且限制该饮用水在该第二管 路的流向;一第三管路系与该出水控制阀相接，且该饮用水在该第三管路流动; 一第三单向阀系组设在该第三管路且限制该饮用水在该第三管路的流向;以及 一冷却装置组设在该第三管路，且该饮用水流过该冷却装置;其中，该出水控 制阀可以使该第一管路、该第二管路及该第三管路内的的饮用水，藉由该出水 控制阀的控制可以分别或混合流出饮用水。
本实用新型的优点在于：通过出水控制阀控制第一管路、第二管路及第三 管路内的的饮用水分别或混合流出饮用水，可输出常温水、高温热水、冰水、 中高温热水、中低温冷水的五种水温的饮用水，且操作简便。本实用新型所需 的机构设计相当精简，相对地可以降低制作成本，且操作简便能够符合实际使 用的需求。
