申请日2007.01.05
公开(公告)日2009.03.04
IPC分类号C02F1/42
摘要

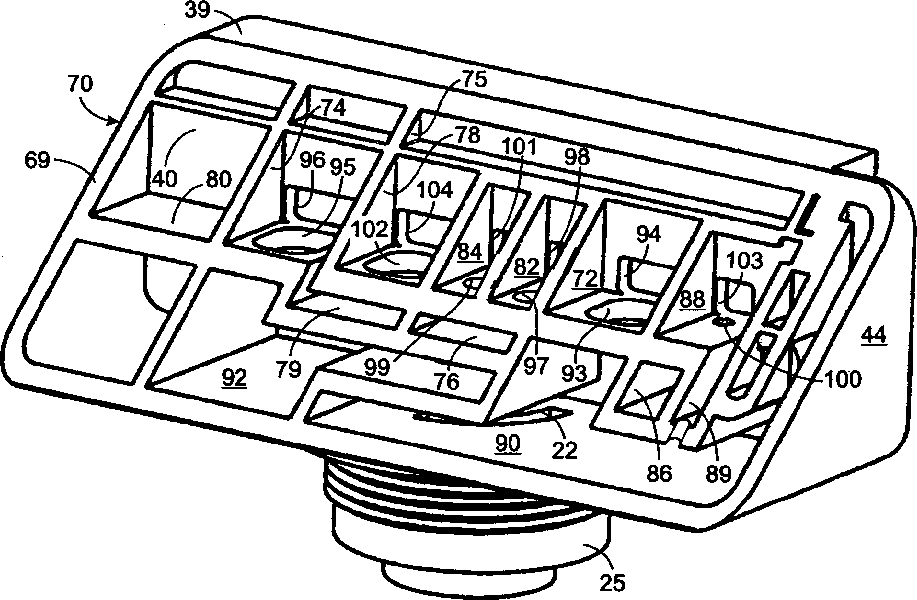

水软化器的运行由具有进水口(62)、出水口(64)、再生剂连接器(32)和排水出口(6)的本体(18)内的一组阀门来控制。在该本体(18)的外壁(41)中提供开口并通过这些开口容纳多个阀门元件。本体具有相对的外侧壁，接缝沿对角线延伸通过外侧壁，从而将本体分隔为在接缝处密封在一起的两部分(70，71)。该对角线接缝在各部分之间划分内部流体腔以易于模制这些部分，从而整个本体(18)可以仅由两部分(70，71)制造。
权利要求书
1、一种用于水处理设备的阀门本体，包括:
多个外部连接器，包括未处理水入口、处理后水出口、排水出口和再生 剂连接器;
第一部分，由单块材料形成并具有用于连接到水处理容器的流体配件; 以及
第二部分，由另一单块材料形成并密封地结合到所述第一部分，其中所 述第一部分和所述第二部分基本完整地形成多个内部流体腔;
其中所述多个内部流体腔包括入口腔、出口腔、漂洗腔、回洗腔、排水 腔和再生剂腔，所述未处理水入口通向所述入口腔，所述处理后水出口通向 所述出口腔，所述排水出口通向所述排水腔，以及所述再生剂连接器通向所 述再生剂腔。
2、如权利要求1所述的阀门本体，其中所述多个内部流体腔还包括都 通向所述流体配件的容器入口腔和容器出口腔。
3、如权利要求1所述的阀门本体，其中:
所述入口腔具有第一阀门开口以容纳入口阀门元件;
所述出口腔具有第二阀门开口以容纳出口阀门元件;
所述漂洗腔具有第三阀门开口以容纳漂洗阀门元件;以及
所述回洗腔具有第四阀门开口以容纳回洗阀门元件。
4、如权利要求1所述的阀门本体，其中:
所述入口腔具有第一阀门开口，以容纳控制流入所述流体配件的流体的 入口阀门元件;
所述出口腔具有第二阀门开口，以容纳控制流出所述流体配件的流体的 出口阀门元件;
所述漂洗腔具有第三阀门开口，以容纳控制流入所述排水腔的流体的漂 洗阀门元件;以及
所述回洗腔具有第四阀门开口，以容纳控制流入所述排水腔的流体的回 洗阀门元件。
5、如权利要求4所述的阀门本体，其中所述多个内部流体腔还包括具 有用于再生剂阀门元件的第五阀门开口的再生剂阀门腔，所述再生剂阀门元 件控制所述再生剂阀门腔和所述再生剂腔之间的流体流。
6、如权利要求4所述的阀门本体，其中所述多个内部流体腔还包括旁 路腔，所述旁路腔连接到所述入口腔和所述出口腔中的一个，并具有用于容 纳旁路阀门元件的另一个阀门开口，所述旁路阀门元件控制所述旁路腔与所 述入口腔和所述出口腔中的另一个之间的流体流。
7、一种用于水处理设备的阀门本体，基本由下述部分构成:
第一部分;和
第二部分，密封地结合到所述第一部分以形成多个内部流体腔;
其中由所述第一部分和所述第二部分形成的所述阀门本体包括主外壁 和副外壁，并具有都在所述主外壁和所述副外壁之间延伸的第一外侧壁和第 二外侧壁，所述阀门本体还包括用于入口阀门元件、出口阀门元件、漂洗阀 门元件、回洗阀门元件和再生剂阀门元件的多个开口，所述入口阀门元件、 出口阀门元件、漂洗阀门元件、回洗阀门元件和再生剂阀门元件用于控制通 过所述阀门本体的流体流，所述阀门本体还包括用于连接到水处理容器的流 体配件;
所述第一部分包括所述副外壁，以及所述第一外侧壁和第二外侧壁各自 的一部分，还包括未处理水入口、处理后水出口、排水出口和再生剂连接器; 以及
所述第二部分包括所述主外壁，以及所述第一外侧壁和第二外侧壁各自 的另一部分。
8、如权利要求7所述的阀门本体，其中所述多个开口位于所述第一部 分中。
9、如权利要求7所述的阀门本体，其中所述多个开口位于所述第二部 分中。
10、如权利要求7所述的阀门本体，其中所述流体配件位于所述第一部 分中。
11、如权利要求7所述的阀门本体，其中所述流体配件位于所述第二部 分中。
12、如权利要求7所述的阀门本体，还包括都在所述主外壁和所述副外 壁之间延伸的第三外侧壁和第四外侧壁，而且其中所述第一部分基本包括全 部所述第三外侧壁，而所述第二部分基本包括全部所述第四外侧壁。
13、如权利要求7所述的阀门本体，还包括在所述主外壁和所述副外壁 之间延伸的另一外侧壁，所述流体配件位于所述另一外侧壁上。
14、如权利要求7所述的阀门本体，其中所述阀门本体还包括用于容纳 旁路阀门元件的另一个开口。
15、如权利要求7所述的阀门本体，其中所述阀门本体具有在所述第一 部分和所述第二部分之间的对角线接缝，所述对角线接缝基本平分所述第一 外侧壁和第二外侧壁。
16、一种用于水处理设备的阀门本体，包括:
主外壁和副外壁，在所述主外壁和副外壁之间延伸有第一外侧壁、第二 外侧壁和第三外侧壁;
用于连接到水处理容器的流体配件;
所述阀门本体具有接缝，所述接缝相对于所述第三侧壁成锐角地延伸通 过所述第一外侧壁和所述第二外侧壁，从而将所述阀门本体分隔为第一部分 和第二部分，所述第一部分和第二部分相互邻接以形成多个内部流体通路;
所述第一部分包含所述副外壁，所述副外壁具有未处理水入口、处理后 水出口、排水出口和再生剂连接器;以及
所述第二部分包括所述主外壁，通过所述主外壁延伸有用于容纳入口阀 门元件、出口阀门元件、漂洗阀门元件、回洗阀门元件和再生剂阀门元件的 多个开口。
17、如权利要求16所述的阀门本体，其中所述流体配件位于所述第一 部分中。
18、如权利要求16所述的阀门本体，其中所述流体配件位于所述第二 部分中。
19、一种用于水处理设备的阀门本体，包括:
主外壁和副外壁，在所述主外壁和副外壁之间延伸有第一外侧壁、第二 外侧壁和第三外侧壁;
流体配件，用于连接到水处理容器;
所述阀门本体具有接缝，所述接缝相对于所述第三侧壁成锐角地延伸通 过所述第一外侧壁和所述第二外侧壁，从而将所述阀门本体分隔为第一部分 和第二部分，所述第一部分和第二部分相互邻接以形成多个内部流体通路;
所述第一部分包含所述副外壁，所述副外壁具有未处理水入口、处理后 水出口、排水连接器和再生剂连接器，并且所述第一部分具有延伸通过所述 副外壁的多个开口，所述多个开口用于容纳入口阀门元件、出口阀门元件、 漂洗阀门元件、回洗阀门元件和再生剂阀门元件;以及
所述第二部分包括所述主外壁。
20、如权利要求19所述的控制阀门组件，其中所述阀门本体还包括用 于容纳旁路阀门元件的另一个开口。
说明书
用于水处理系统的两部分阀门本体
技术领域
本发明涉及一种水处理装置，例如水软化器;更特别涉及一种用于控制 该装置中处理介质的再生的阀门组件。
背景技术
从井中取出的水通常被认为是“硬”的，这是因为这种水包含从泥土中 的矿物沉积溶解而来的正二价(di-positive)和正三价(tri-positive)离子。 这样的离子与常用清洁剂和肥皂形成难溶性盐而产生沉淀，这增加了用于清 洁目的所需要的清洁剂和肥皂的量。当在锅炉和其他设备中使用硬水时，蒸 发导致难溶性残余物沉淀而积累成水垢，并对设备运行产生不利影响。
标准的做法是在供应有硬水的建筑的管道系统中安装水软化器。最常见 种类的水软化器是离子交换装置，该装置具有包含树脂层的容器，硬水流过 树脂层以去除不希望的矿物质和其他杂质。树脂层中的结合位置(binding site)最初包含正离子，通常是正一价(unipositive)钠或钾离子。当硬水进 入该树脂层时，发生对结合位置的竞争。硬水中的正二价和正三价离子由于 其较高的电荷密度而有利，并置换正一价离子。每个正二价或正三价离子分 别置换两个或三个正一价离子。
树脂层吸收矿物质和杂质的能力是有限的，而且当大部分位置被正二价 和正三价离子占据时，树脂层最终停止对水的软化。当发生这种情况时，必 须补给(recharge)或通过用再生剂(regenerant)冲洗来再生树脂层，典型 的再生剂是氯化钠或氯化钾溶液。再生剂中正一价离子的浓度足够高，以弥 补不利的静电竞争，而结合位置被正一价离子恢复。再生周期之间的时间间 隔称为运行的服务模式(service mode)，在该时间间隔中发生水的软化。
标准再生周期中，水软化器的再生由阀门装置来控制，以冲洗、再生和 漂洗树脂层，该阀门装置由电动机来操作。控制器基于自前次再生以来的时 间长度、处理过的水量或者表明剩余处理能力的树脂层的电导率来启动电动 机。
阀门装置收容于本体中，本体具有用于进水口、出水口、再生水池和排 水管道的外部连接。本体还包括配件，树脂罐连接到该配件。外部连接和配 件与本体中的多个通道相通，这些通道通过阀门装置的操作而选择性地相互 连接。迄今，阀门本体包括的多个不同的部分，这多个不同的部分在固定在 一起以形成完整的本体之前分别被模制或机械加工。先前的阀门组件的一种 类型的实例在美国专利No.5910244中描述。在不增加机械加工步骤从而不 增加本体成本的条件下，外部连接和内部通道的复杂性使得难于减少阀门本 体部分的数目。
因此需要以减少部件数量的方式设计一种阀门本体，同时易于以消除后 继的机械加工的方式来铸造这些部件。
发明内容
一种用于水处理设备的阀门本体，基本上仅由第一部分和第二部分形 成，该第一部分和第二部分密封地结合在一起以定义多个内部流体腔。该阀 门本体具有主外壁和副外壁，以及在该主外壁和副外壁之间延伸的第一、第 二、第三和第四外侧壁。该阀门本体进一步包括用于入口阀门元件、出口阀 门元件、漂洗阀门元件、回洗(backwash)阀门元件和再生剂阀门元件的多 个开口，这些阀门元件控制通过该阀门本体的流体流。该阀门本体还具有用 于连接到水处理容器的流体配件。
该第一和第二部分在接缝处结合，该接缝成锐角地并优选地沿对角线延 伸通过该第一和第二外侧壁。第一部分包括副外壁以及第一和第二外侧壁各 自的一部分，并进一步包括未处理水入口、处理后水出口、排水出口和再生 剂入口。第二部分包括主外壁以及第一和第二外侧壁各自的另一部分。
该第一和第二部分的构造使得整个阀门本体仅由能够通过常规注射成 形技术(injection molding technique)制造的两个部分形成，该整个阀门本体 具有用于致动阀门元件的所有必须的连接和开口。
