申请日2007.01.09
公开(公告)日2008.01.02
IPC分类号E03D5/012; E03D3/10; E03D5/01; E03D5/08; E03C1/12
摘要
一种多功能施压式污水利用座便器，将洗漱废水通过水箱进入施压水箱，经人工施压，以喷射方式进入便池，可节省大量自来水，同时，总用水量亦可节省三分之二以上，改变了现有技术中水箱水冲厕采用定量方式放水的不足，而由人工视冲厕情况控制用水量。在施压方式上可直接由人工脚踩施压，亦可采用手动压力泵或电动微型水泵施压。
权利要求书
1、一种多功能施压式污水利用座便器，包括座便器主体(1)和水箱(8)， 在水箱(8)内接有洗漱废水进水管(17)，在座便器主体(1)与水箱(8)之 间的输水管路中接有施压水箱，其特征在于座便器主体(1)的上沿内侧设有 喷水管(2)，喷水管上分布有喷水口(3)，施压水箱的压水管(5)与喷水管 (2)相连，在施压水箱的进水管(12)上设置有向施压水箱单向开启的单向 阀(13)。
2、根据权利要求1的多功能施压式污水利用座便器，其特征在于所述的 施压水箱为一个压力胶囊(10)，所述压力胶囊的上部有一个施压蹋板(9)。
3、根据权利要求1的多功能施压式污水利用座便器，其特征在于所述的 施压水箱为活塞式泵水装置。
4、根据权利要求3的多功能施压式污水利用座便器，其特征在于所述的 活塞式泵水装置为一个置于座便器主体(1)一侧的脚蹋式活塞泵，所述脚蹋 式活塞泵的活塞上固定有压轴(30)，压轴的另一端与施压蹋板(9)相连，在 施压蹋板(9)与泵体(31)上盖之间有复位弹簧(28)。
5、根据权利要求3的多功能施压式污水利用座便器，其特征在于所述的 活塞式泵水装置为一个置于水箱(8)内的手动活塞泵，所述手动活塞泵的泵 体上部有一个曲轴通过连杆与活塞相连，曲轴的两端置于框架(20)的轴孔内， 在水箱(8)的外侧固定有贮压缓冲器(26)，手动活塞泵的压水管(5)与贮 压缓冲器(26)的进水口连通，在压水管(5)上设置有向贮压缓冲器(26) 单向开启的压水管单向阀(25)，所述贮压缓冲器(26)的出水管(24)与喷 水管(2)连通。
6、根据权利要求1的多功能施压式污水利用座便器，其特征在于所述的 施压水箱为一个置于水箱(8)内的电动微型水泵，在水箱(8)的外侧固定有 贮压缓冲器(26)，电动微型水泵的出水口与贮压缓冲器(26)的进水口连通， 贮压缓冲器(26)的出水口与喷水管(2)连通。
7、根据权利要求1-6中任一项权利要求所述的多功能施压式污水利用座 便器，其特征在于所述的座便器主体的下水口(11)为直通式下水口，与所述 下水口(11)相连的座便器主体下水管(14)与厨房排污管(16)相连，连接 点位于下水管(14)的水封弯头内侧。
8、根据权利要求1-6中任一项权利要求所述的多功能施压式污水利用座 便器，其特征在于座便器主体(1)的下水口(11)上设置有密封浮球(4)， 在座便器主体(1)上沿后侧与喷水管(2)并行设置有一支带有若干小孔的排 气管，排气管的一端从座便器主体(1)后侧引出至室外。
9、根据权利要求7所述的多功能施压式污水利用座便器，其特征在于座 便器主体(1)的下水口(11)上设置有密封浮球(4)，在座便器主体(1)上 沿后侧与喷水管(2)并行设置有一支带有若干小孔的排气管，排气管的一端 从座便器主体(1)后侧引出至室外。
说明书
多功能施压式污水利用座便器
技术领域
本实用新型涉及一种卫生洁具，特别是一种可以利用洗漱废水进行冲厕并 可控制用水量的座便器。
背景技术
目前卫生洁具座便器中的冲水装置，水压来自水面高度形成的水压差，即 重力差，其压力很小，冲便效果差，因而，需用大量的水才能冲净。近年来虽 然发明了多种利用废水冲厕的装置，并显著地节约了大量自来水，但是原有的 利用水的自重进行冲厕的方式没有改变，因此，依然会造成水的巨大浪费。中 国专利01224882公开的：一种低位高压升降喷旋式中废水冲厕装置，对上述 冲厕方式进行了变革，其采用可伸缩的压水箱，上有单向进水阀和单向出水阀， 压水箱外有一可扳动的长压水杆，对冲厕进行人工加压，提高了冲水压力，达 到少用水的目的。该方法的主要不足在于其结构较为复杂，设有一系列压力传 递杠杆，占用较大空间。更主要的是采用该方法获得的压力较小，冲厕效果不 理想，尤其小孩使用时，效果更差。
发明内容
本实用新型的目的是提供一种能够利用洗漱废水加压喷射冲厕的多功能 施压式污水利用座便器，克服现有座便器中的冲水装置存在的压力小，用水量 大等缺点和不足，达到冲净效果，并且可以控制用水量。
本实用新型的多功能施压式污水利用座便器，包括座便器主体和水箱，在 水箱内接有洗漱废水进水管，在座便器主体与水箱之间的输水管路中接有施压 水箱，其特征在于座便器主体的上沿内侧设有喷水管，喷水管上分布有喷水口， 施压水箱的压水管与喷水管相连，在施压水箱的进水管上设置有向施压水箱单 向开启的单向阀。

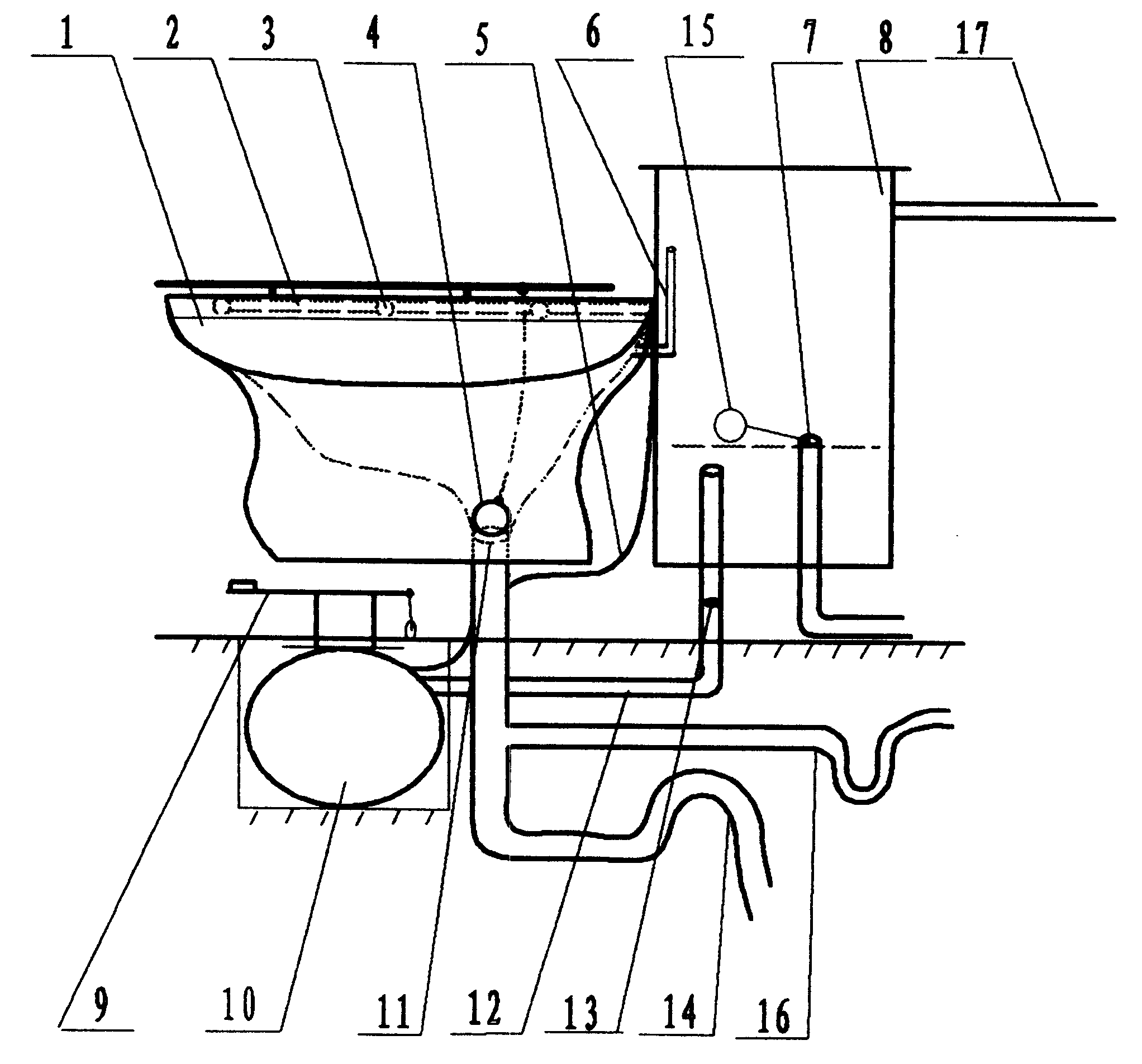

所述的多功能施压式污水利用座便器，其中施压水箱为一个压力胶囊，压 力胶囊的上部有一个施压蹋板。
所述多功能施压式污水利用座便器的施压水箱为活塞式泵水装置。
所述的多功能施压式污水利用座便器的活塞式泵水装置为一个置于座便 器主体一侧的脚蹋式活塞泵，所述脚蹋式活塞泵的活塞上固定有压轴，压轴的 另一端与施压蹋板相连，在施压蹋板与泵体上盖之间有复位弹簧。
所述的多功能施压式污水利用座便器，其中的活塞式泵水装置为一个置于 水箱内的手动活塞泵，所述手动活塞泵的泵体上部有一个曲轴通过连杆与活塞 相连，曲轴的两端置于框架的轴孔内，在水箱的外侧固定有贮压缓冲器，手动 活塞泵的压水管与贮压缓冲器的进水口连通，在压水管上设置有向贮压缓冲器 单向开启的压水管单向阀，所述贮压缓冲器的出水管与喷水管连通。
所述的多功能施压式污水利用座便器，其中的施压水箱为一个置于水箱内 的电动微型水泵，在水箱的外侧固定有贮压缓冲器，电动微型水泵的出水口与 贮压缓冲器的进水口连通，贮压缓冲器的出水口与喷水管连通。
所述的多功能施压式污水利用座便器，在座便器主体的下水口为直通式下 水口，与所述下水口相连的座便器主体下水管与厨房排污管相连，连接点位于 下水管的水封弯头内侧。
所述的多功能施压式污水利用座便器，在座便器主体的下水口上设置有密 封浮球，在座便器主体上沿后侧与喷水管并行设置有一支带有若干小孔的排气 管，排气管的一端从座便器主体后侧引出至室外。
本实用新型的多功能施压式污水利用座便器，将日常生活的洗漱用水用来 冲厕，可节省大量自来水，将冲厕水压由水箱自重改为人工施压，并且由人工 视冲厕情况控制用水量，可以节省总用水量的三分之二以上，改变了现有技术 中水箱水冲厕采用定量放水的方式，另外，若在水箱内设置手动或电动微型水 泵，可以更加方便使用。
