申请日2007.01.25
公开(公告)日2008.01.23
IPC分类号E03C1/288
摘要
一种浮球式防污水止回器，涉及一种装在楼房便池下水处的防污水返流装置，由进水管(1)、浮球室(2)、出水管(3)、浮球(4)、防臭弯管(5)组成，其特征在于浮球室(2)呈圆锥管状，浮球室(2)内部设有浮球(4)，浮球室(2)上部与进水管(1)相连通，底部与出水管(3)相连通，防臭弯管(5)上端螺纹密封连接在浮球室(2)底部的出水管(3)内壁上。本实用新型的优点：结构简单，组装方便，使用安全，能防止污水返流，保证室内卫生，解除低楼层，特别是一楼住户的后顾之忧。
权利要求书

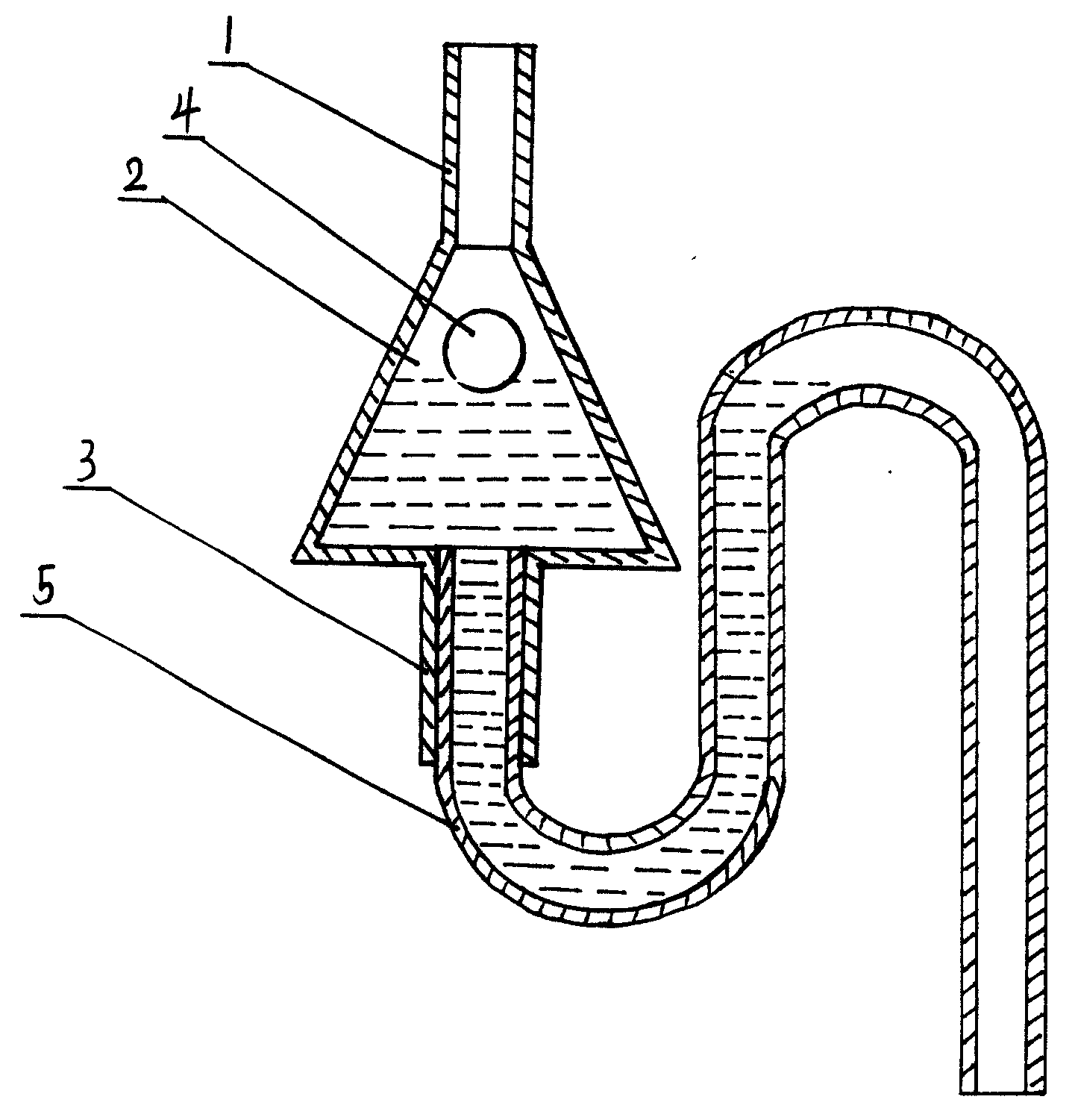

1.一种浮球式防污水止回器，由进水管(1)、浮球室(2)、 出水管(3)、浮球(4)、防臭弯管(5)组成，其特征在于浮球室 (2)呈圆锥管状，浮球室(2)内部设有浮球(4)，浮球室(2) 上部与进水管(1)相连通，底部与出水管(3)相连通，防臭弯管 (5)上端螺纹密封连接在浮球室(2)底部的出水管(3)内壁上。
2.根据权利要求1所述的浮球式防污水止回器，其特征在于 浮球室(2)上部的进水管(1)内径与防臭弯管(5)的内径相同， 浮球(4)的直径大于浮球室(2)上部进水管(1)的内径而小于 浮球室(2)底部出水管(3)的内径。
说明书
浮球式防污水止回器
技术领域
本实用新型涉及一种装在楼房便池下水处的防污水返流装置， 具体地说是一种浮球式防污水止回器。
背景技术
目前，居民家中下水管处均设有一个U形管，U形管中存一定 量的水，防止下水道内的臭味溢出，当楼房下水道堵塞时，若疏通 不及时，污水粪便会顺着U形管和便池返流到室内，给人们的生 活带来烦恼。
发明内容
本实用新型的目的在于克服上述的不足，提供一种防止污水粪 便返流到室内的浮球式防污水止回器。
本实用新型的目的是这样实现的：该浮球式防污水止回器由进 水管、浮球室、出水管、浮球、防臭弯管组成，浮球室呈圆锥管状， 浮球室内部设有浮球，浮球室上部与进水管相连通，底部与出水管 相连通，防臭弯管上端螺纹密封连接在浮球室底部的出水管内壁 上。浮球室上部的进水管内径与防臭弯管的内径相同，浮球的直径 大于浮球室上部进水管的内径而小于浮球室底部出水管的内径。
具体使用本实用新型时，将本实用新型安装在便池下方，浮球 室上端的进水管与便池下水口相连通，防臭弯管下端的出水口与楼 内下水管相连通，当楼内下水管排水受阻，下水管内水位升高时， 污水由防臭弯管进入浮球室，浮球室内水位上升，浮球上浮，由于 浮球的直径大于进水管的内径，浮球将进水管堵死，污水不会返流 到便池和室内。
本实用新型的优点：结构简单，组装方便，使用安全，能防止 污水返流，保证室内卫生，解除低楼层，特别是一楼住户的后顾之 忧。
