申请日2007.06.22
公开(公告)日2007.11.07
IPC分类号E03C1/12; C02F1/50; E03C1/22; E03D11/11
摘要
本发明涉及一种洗涤器具附加自排自存储水箱组合废水利用装置，尤其是可以自排自存水，使废水再次利用的装置。本发明采用在洗脸盆底附加储水箱，洗涤盆底部附加储水箱，整体厨房附加储水箱，浴盆底附加储水箱，整体浴室附加储水箱，洗衣机底附加储水箱，把以上各洗涤用具附加储水箱用支管相连，通过止回阀后连接到多接头集水短管，再与大、小便器连接，以解决大、小便器用水，达到节水目的，这样可以有效利用卫生间及厨房间空间，施工方便，简便易行。
权利要求书
1、洗涤器具附加自排自存储水箱组合废水利用装置，其特征是 在洗脸盆底附加储水箱，洗涤盆底附加储水箱，整体厨房附加储水 箱，浴盆底附加储水箱，整体浴室附加储水箱，洗衣机底附加储水 箱，把废水分散存放，通过止回阀连接到大、小便器。
2、根据权利要求1所述的洗涤器具附加自排自存储水箱组合废 水利用装置，其特征是：洗涤器具采用排存两用排水拴，或双排水口 的洗涤用具。
3、根据权利要求1所述的洗涤器具附加自排自存储水箱组合废 水利用装置，其特征是：电子钟指针齿轮圆运动转变为直线运动自动 加消毒液装置。
说明书
洗涤器具附加自排自存储水箱组合废水利用装置
本发明涉及一种洗涤器具附加自排自存储水箱组合废水利用 装置，尤其是可以自排自存水，使废水再次利用的装置。
目前公知的洗涤用具的用水，在使用后都是直接排走，不能 废水再次利用，有的节水系统另设储水箱，不能有效利用卫生间， 厨房空间，同时也增加了节水成本。
本发明的目的是提供一种在用水设备上附加的一种储水箱，尤 其是可以将废水自排自存，使废水再次利用。

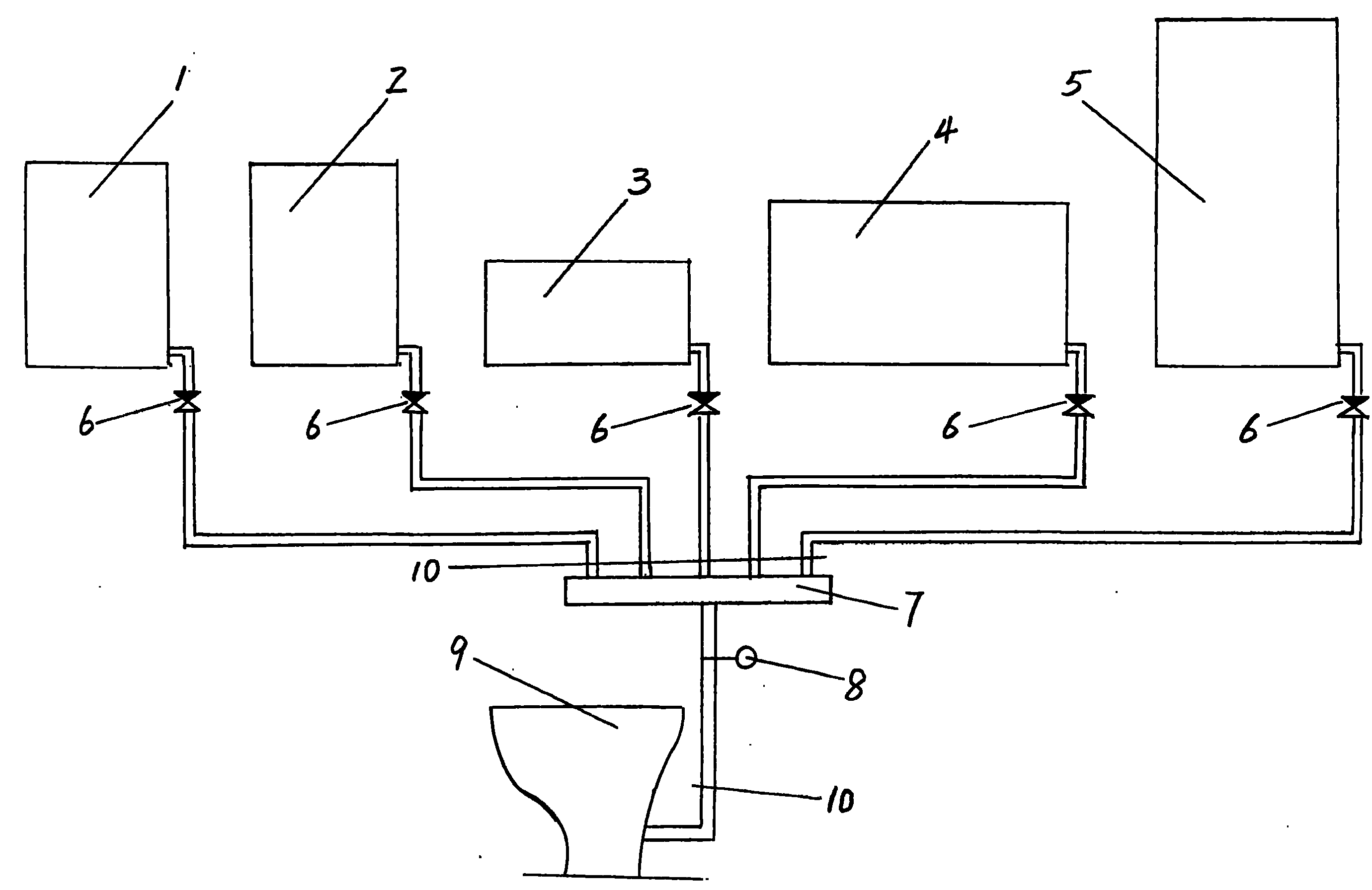

本发明解决其技术问题所采用方案是：在洗脸盆底附加储水 箱，洗涤盆底部附加储水箱，整体厨房附加储水箱，浴盆底附加 储水箱，整体浴室附加储水箱，洗衣机底附加储水箱，把以上各 洗涤用具附加储水箱用支管相连，通过止回阀后连接到多接头集 水短管，再与大便器连接，以解决大、小便器用水，达到节水目 的，这样可以有效利用卫生间及厨房间空间，施工方便，简便易 行。
本发明的有益效果是：本发明的目的是在洗涤用具上附加自 备储水箱自排自存，不另设储水箱，有效利用空间，用户根据生 活习惯，大便器用水量自由组合节水装置，冲洗大、小便器达到 节水目的，也解决了周末洗浴，洗衣用水集中，给储水，大便器 用水不能有效搭配的问题。
