申请日2007.06.27
公开(公告)日2008.11.05
IPC分类号C02F1/44
摘要
一种污水COD处理装置，由预处理系统、超滤或微滤处理系统、纳滤处理系统和清洗系统构成，预处理系统与超滤或微滤处理系统连接相通，超滤或微滤处理系统与纳滤处理系统连接相通，待处理的污水依顺序进入预处理系统、超滤或微滤处理系统、纳滤处理系统，超滤或微滤处理系统、纳滤处理系统分别与预处理系统连接相通，超滤或微滤处理系统、纳滤处理系统分别连接一清洗系统。本装置具有适应性好、占地面积小、能耗低等特点，采用本装置处理污水后的出水水质稳定，达到国家污水综合排放标准中规定的一级标准。
权利要求书
1、一种污水COD处理装置，包括预处理系统、超滤或微滤处理系统、 清洗系统，预处理系统与超滤或微滤处理系统连接相通，其特征在于所述 装置还有一纳滤处理系统，超滤或微滤处理系统与纳滤处理系统连接相通， 待处理的污水依顺序进入预处理系统、超滤或微滤处理系统、纳滤处理系 统。
2、根据权利要求1所述的一种污水COD处理装置，其特征在于超滤 或微滤处理系统、纳滤处理系统分别与预处理系统连接相通。
3、根据权利要求1或2所述的一种污水COD处理装置，其特征在于超 滤或微滤处理系统、纳滤处理系统分别连接有一清洗系统。
说明书
一种污水COD处理装置
技术领域
本实用新型涉及工业废水、生活污水及建筑中水的处理装置，特别涉 及含有高分子有机物的污水COD处理装置。
背景技术
当含有大量有机高分子物质的工业和生活污水未经合理处理排放进入 水体时，将造成水体富营养化污染。针对这些污水可能的处理装置一般有 物理处理装置、生物处理装置、化学处理装置或其几种装置的组合。物理 处理装置常用的方法有吸附;物相变化，如蒸馏、吹脱、冷冻;固体颗粒 的去处，如筛除、过滤;离子交换;膜处理法，如超滤、反渗透、电渗析、 液膜;力场分离，如离心、重力沉降、气浮;表面法，如气浮、撇除;萃 取或吸收;电磁法等。生物处理装置常用的方法有活性污泥法;生物膜法; 活性污泥与生物膜结合法;稳定塘;厌氧处理法等。化学处理装置常用的 方法有化学混凝;氧化;还原;热分解等。目前，在实践中针对污水不同 的水质结构，采取这些可能的处理装置或其具体装置组合而成的处理装置 普遍存在的问题是，要么处理后的出水水质波动大、要么处理适应性较差、 要么占地面积大、要么能耗高。
实用新型内容
为了解决现有处理装置或其具体装置组合而成的处理装置处理污水后 的出水水质波动大或者适应性较差或者占地面积大或者能耗高等问题，本 发明提出一种污水COD处理装置。

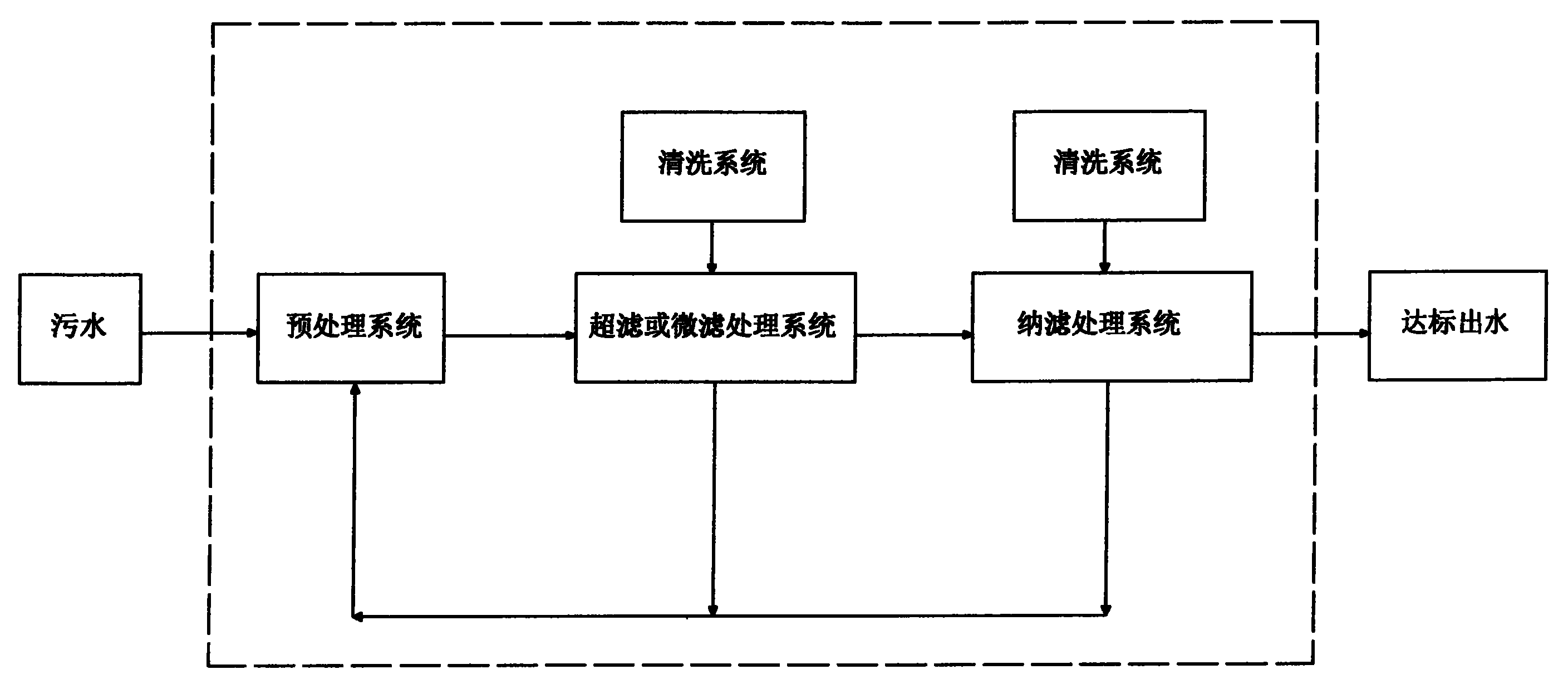

所述一种污水COD处理装置由预处理系统、超滤或微滤处理系统、纳 滤处理系统和清洗系统构成，预处理系统与超滤或微滤处理系统连接相通， 超滤或微滤处理系统与纳滤处理系统连接相通，待处理的污水依顺序进入 预处理系统、超滤或微滤处理系统、纳滤处理系统，超滤或微滤处理系统、 纳滤处理系统分别与预处理系统连接相通，超滤或微滤处理系统、纳滤处 理系统分别连接一清洗系统。
由于本发明增加了纳滤处理系统，纳滤处理系统中设置了纳米级或微 米级膜处理元件，所以经本发明处理后的出水水质稳定;又因采用本发明 时，污水经预处理后可直接送入本处理系统进行处理，所以本发明较生化 处理法工艺具有占地面积小的特点;又因采用本发明时，其纳米级膜元件 较采用反渗透法使用的膜元件孔径大，所以操作压力较反渗透法低，能耗 低;实践应用表明，本发明相对于蒸馏处理法、冷冻法、热分解法等也具 有能耗低的特点。
