申请日2007.06.28
公开(公告)日2008.06.25
IPC分类号B01D29/35
摘要
本实用新型涉及一种水钻机废水过滤循环使用系统，包括箱体、水泵、外部自动进给水装置，在所述的箱体内设有过滤水箱和蓄水水箱，在所述的过滤水箱内设有双层过虑网，所述的双层过虑网分为粗过滤网、细过滤网，在所述的过滤水箱上设有废水进水口，在蓄水水箱的箱体上设有过滤水进水口，所述的水泵设在蓄水水箱上方，用于将蓄水水箱内的水抽回到水钻机以重复使用，所述的外部自动进给水装置与蓄水水箱相通，外部自动进给水装置补给浮标设在蓄水水箱内。本实用新型的有益效果：本实用新型结构简单，使用方便，大大地节约了水资源。
权利要求书

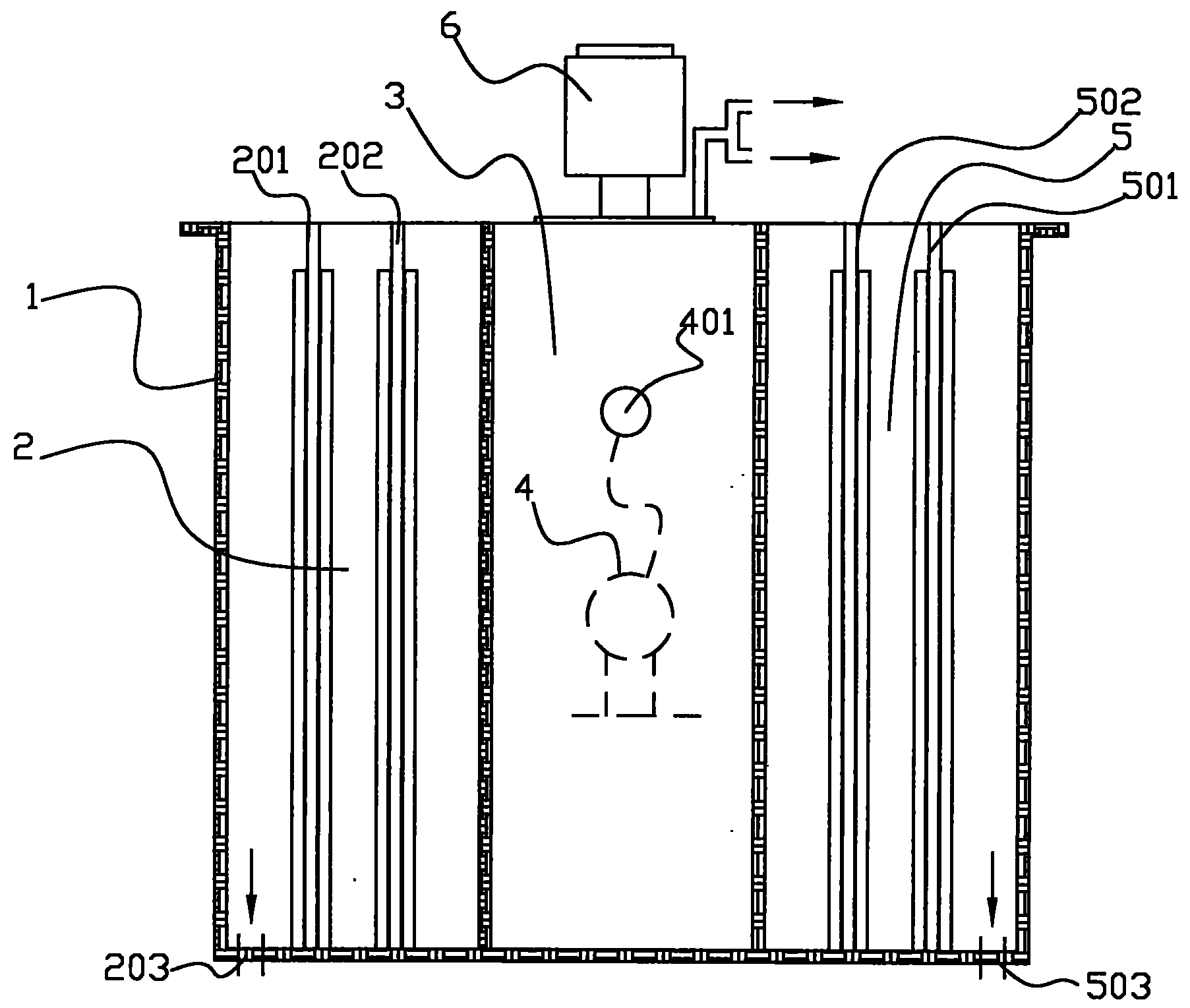

1.一种水钻机废水过滤循环使用系统，包括箱体(1)、水泵(6)、外部自 动进给水装置(4)，其特征在于在所述的箱体(1)内设有过滤水箱(2) 和蓄水水箱(3)，在所述的过滤水箱(2)内设有双层过虑网(201)、 (202)，所述的双层过虑网分为粗过滤网(201)、细过滤网(202)， 在所述的过滤水箱(2)上设有废水进水口(204)，在蓄水水箱(3)的 箱体上设有过滤水进水口(301)，所述的水泵(6)设在蓄水水箱(3) 上方，用于将蓄水水箱内的水抽回到水钻机以重复使用，所述的外部自动 进给水装置(4)与蓄水水箱(3)相通，外部自动进给水装置(4)的补 给浮标(401)设在蓄水水箱(3)内。
2.根据权利要求1所述的一种水钻机废水过滤循环使用系统，其特征在于所 述的过滤水箱为两个过滤水箱(2)、(5)，分设在蓄水水箱(3)左右 端。
3.根据权利要求2所述的一种水钻机废水过滤循环使用系统，其特征在于在 所述的过滤水箱(2)、(5)下端上设有清淤泥口(203)、(503)。
说明书
一种水钻机废水过滤循环使用系统
技术领域
本实用新型涉及废水过滤循环使用领域，尤其涉及一种水钻机废水过滤循 环使用系统。
背景技术
水钻即人造钻石，它是饰品、鞋类、工艺品等的重要配套材料，拥有巨大 的市场。水钻生产工艺流程一般都需要带水加工，现有的加工过程中水一般都 只使用一次即排掉，因为水钻生产工艺流程比较复杂，一般都将球形人造水晶 先进行棱面磨抛加工制成多棱面形状，再对其进行端面磨抛加工制成钻石外形， 然后对水钻底面镀覆银层和涂覆保护涂料，使其具有类似钻石的反光效果，这 个过程中水的用量很大，水仅使用一次即排掉，水资源浪费很大，非常可惜。
实用新型内容
本实用新型为克服上述的不足之处，目的在于提供一种水钻机废水过滤循 环使用系统，该系统通过水箱过滤废水，通过水泵将清水重新抽回到水钻机以 供使用，大大地节约了水资源，解决了现有技术的不足之处。
本实用新型是通过以下技术方案达到上述目的：一种水钻机废水过滤循环 使用系统，包括箱体、水泵、外部自动进给水装置，在所述的箱体内设有过滤 水箱和蓄水水箱，在所述的过滤水箱内设有双层过虑网，所述的双层过虑网分 为粗过滤网、细过滤网，在所述的过滤水箱上设有废水进水口，在蓄水水箱的 箱体上设有过滤水进水口，所述的水泵设在蓄水水箱上方，用于将蓄水水箱内 的水抽回到水钻机以重复使用，所述的外部自动进给水装置与蓄水水箱相通， 外部自动进给水装置补给浮标设在蓄水水箱内。
作为优选，所述的过滤水箱为两个，分设在蓄水水箱左右端。
作为优选，在所述的过滤水箱上设有清淤泥口。
本实用新型的有益效果：本实用新型结构简单，使用方便，大大地节约了 水资源。
