申请日2007.10.19
公开(公告)日2008.08.27
IPC分类号C02F9/14; C02F3/12; C02F3/28; C02F1/52
摘要

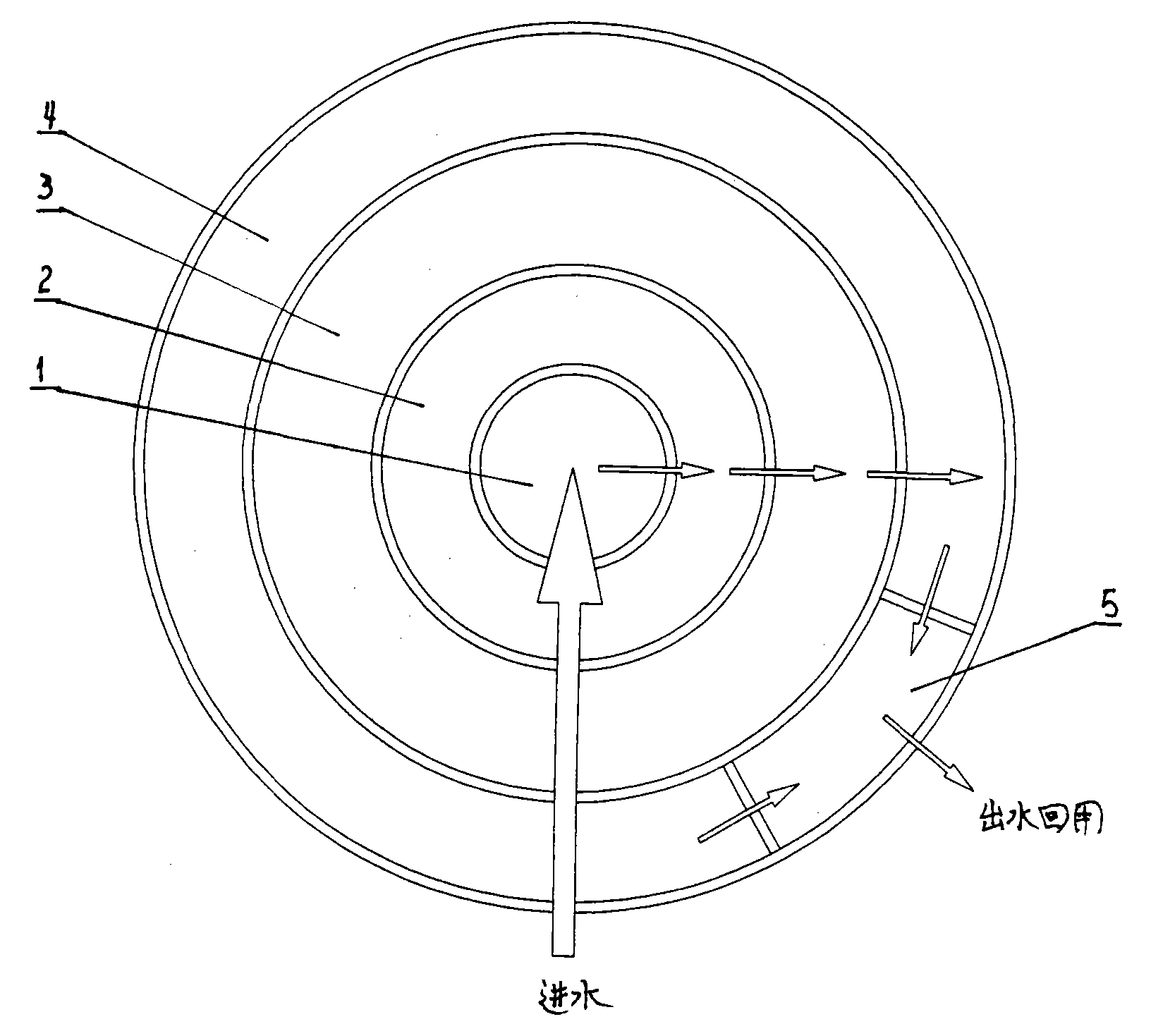

一种一元化多功能污水生物净化回用装置，厌氧区、缺氧区、好氧区以及沉淀池由同一圆形底板上按同一圆心、直径从小到大依次固联四个不同直径的环形侧壁所构成，且沉淀池内再由两个隔板分隔组成过滤池;污水从厌氧区进入缺氧区，再从缺氧区进入好氧区，最后顺序进入沉淀池和过滤池，经过滤池处理后的水向外排出。本新型在一个构筑物内分区设置厌氧区、缺氧区、好氧区、沉淀池以及过滤池，具有占用土地少、能耗低、处理费用省、处理效率高的优点。
权利要求书
1、一种一元化多功能污水生物净化回用装置，包括采用生物净化技术进行 污水处理的厌氧区(1)、缺氧区(2)和好氧区(3)，其特征是：还具有沉淀池 (4)和过滤池(5)，所述厌氧区(1)、缺氧区(2)、好氧区(3)以及沉淀池(4) 由同一圆形底板上按同一圆心、直径从小到大依次固联四个不同直径的环形侧壁 (6、7、8、9)所构成，且沉淀池(4)内的两个隔板(10、11)与两环形侧壁 (8、9)所围成的区域组成过滤池(5);厌氧区设置有污水进水管，位于中心层 的厌氧区(1)的环形侧壁(6)上设置有与缺氧区相通的多个出水口，位于次外 层的缺氧区(2)的环形侧壁(7)上设置有与好氧区相通的多个出水口，位于外 层的好氧区(3)的环形侧壁(8)上设有与沉淀池(4)相通的多个出水口，两 个隔板(10、11)上均设有连通沉淀池与过滤池(5)的多个通孔，过滤池(5) 的外侧壁上设有将处理后的水引出的多个出水口。
2、根据权利要求1所述一元化多功能污水生物净化回用装置，其特征是： 所述环形侧壁(6)上的出水口(6a)设置在环形侧壁(6)底部，环形侧壁(7) 上的出水口(7a)设置在其顶部，环形侧壁(8)上的出水口(8a)设置在其底 部，两个隔板(10、11)上的通孔(10a、11a)设置在隔板下部，过滤池(5) 的出水口(12)设置在其外侧壁顶部。
3、根据权利要求2所述一元化多功能污水生物净化回用装置，其特征是： 所述厌氧区(1)、缺氧区(2)和好氧区(3)内设置有水下推进器或搅拌器。
4、根据权利要求3所述一元化多功能污水生物净化回用装置，其特征是： 所述好氧区(3)内设置有微孔曝气设备。
5、根据权利要求4所述一元化多功能污水生物净化回用装置，其特征是： 所述过滤池(5)内设置有纤维滤料或活性炭颗粒滤料。
6、根据权利要求5所述一元化多功能污水生物净化回用装置，其特征是： 所述沉淀池(4)上安装有差动轮向心运转吸泥机，沉淀池(4)内设置有泥水分 离器。
7、根据权1-6任一权利要求所述一元化多功能污水生物净化回用装置，其 特征是：所述厌氧区(1)、缺氧区(2)、好氧区(3)、沉淀池(4)以及过滤池 (5)为钢筋混凝土构筑物。
说明书
一元化多功能污水生物净化回用装置
技术领域
本实用新型涉及污水处理设备，特别是采用生物净化技术处理工业污水的成 套设备。
背景技术
我国是一个缺水的国家，人均水资源占有量不足世界人均值的1、4，被联 合国梁农组织列为13个缺水国之一。随着我国经济的迅速发展，城市需水量大 大增加，供需矛盾日益突出;另一方面污水、废水的排放量与日俱增，既污染了 水环境，又浪费了水资源。因此实施污水回用的城市污水资源化战略，即可以解 决缺水问题，合理利用水资源。
目前污水处理工艺中，厌氧、缺氧、好氧生物净化大多采用分体式构筑物， 深度处理工艺中沉淀，过滤也是分体构筑物，水里条件受限，投资大，占地大， 处理费用高。
实用新型内容
本实用新型的目的是提供一种占地面积小、能耗低、处理费用省的一元化多 功能污水生物净化回用装置。
本新型的目的是这样实现的：一种一元化多功能污水生物净化回用装置，包 括采用生物净化技术进行污水处理的厌氧区、缺氧区和好氧区，还具有沉淀池和 过滤池，厌氧区、缺氧区、好氧区以及沉淀池由同一圆形底板上按同一圆心、直 径从小到大依次固联四个不同直径的环形侧壁所构成，且沉淀池内的两个隔板与 两环形侧壁所围成的区域组成过滤池;厌氧区设置有污水进水管，位于中心层的 厌氧区的环形侧壁上设置有与缺氧区相通的多个出水口，位于次外层的缺氧区的 环形侧壁上设置有与好氧区相通的多个出水口，位于外层的好氧区的环形侧壁上 设有与沉淀池相通的多个出水口，两个隔板上均设有连通沉淀池与过滤池的多个 通孔，过滤池的外侧壁上设有将处理后的水引出的多个出水口。
本实用新型将现有生物净化技术的多个分体设备合建在一个园形构筑物中。 合建构筑物集合厌氧、缺氧、好氧、沉淀、过滤于一体，直接把污水净化为农田 灌溉、市政用水或工业回用水，作为二次回用水再次利用。
本实用新型的特点是：
1、把污水净化和深度处理为一体，再一个构筑物内分区实现污水厌氧、缺 氧、好氧、沉淀、过滤于一体提高出水水质，使净化厚的出水达到CODdr小于等 于30mg/L B0D5小于等于10mg/L SS小于等于10mg/L TDS小于等于 500mg/L实现了处理后出水，直接可达到排放标准或回用水水资要求。
2、一元化多功能污水生物净化回用装置，利用了水力和污水处理反应动力 学原理把污水处理工艺多个功能(厌氧、缺氧、好氧、沉淀、过滤)合理的组合 在一个360度同心圆中为一体，利用了共用侧壁。改善了水力条件，占地少(此 常规污水处理工艺节省占地1、3以上)建设费用低。(此常规污水处理工艺节省 投资1/3以上)、因此本实用新型一元化多功能污水生物净化回用装置是一种高 效低耗的污水净化回用装置，具有显著的经济效益。
3、一元化多功能生物净化回用装置的多种功能布置在一个同心圆为一体的 装置中，进一步解决了其他污水处理工艺中生物消化与反消化中的技术难题(如， 活性污泥的有效配合，调配，改善了污泥回流的水力条件。可实现沉淀区到缺氧 区回流污泥200-300%。沉淀区到厌氧区回流污泥50-100%。克服了污泥膨胀现 象。缩短了污泥龄等)，本实用新型的水力学特征减小了沿程水头损失，局部水 头损失、弯道水力坡降，实现了能源的有效利用，节省了能源，能实现每吨水小 于0.2度，属值得推广的节能环保装置。
4、在厌氧区和好氧区设置水下推进器，易于污水与污泥的有效混合和循环; 在沉降区设置独特浓缩沉降分离装置，形成颗粒污泥，强化污泥浓缩，易于沉淀， 在沉降区上部设置差动轮向心绕圆周运动吸泥装置，实现污泥有效回流，提高了 出水水质。
总之，一元化多功能生物净化回用装置是活性污泥法污水处理工艺的一种创 新工艺装置，是在总结污水处理工艺流程的基础上，把污水处理工艺流程中各个 处理环节的单体构筑物合建在一个360度的一个圆形分区反应器内，节省了回流 泵，改善了活性污泥混合、回流的水力条件，节约能源。并把污水深度处理的沉 淀、过滤工艺，同时合建为一体，节省了投资、占地、和处理费用，提高了出水 回用水水质，因此推广该项节能环保装置，具有显著的经济效益、环保效益和社 会效益。
