申请日2008.11.21
公开(公告)日2009.09.02
IPC分类号C02F3/34; C02F3/12
摘要
本实用新型涉及一种高浓度废水生物净化成套设备，用于处理难处理的高浓度废水，属于污水处理设备，包括依次连接的QBR微生物菌种处理池和二次沉降池，QBR微生物菌种处理池的出液口与二次沉降池连通，二次沉降池设出水口和出渣口，QBR微生物菌种处理池中设有曝气管，曝气管上分布连接有曝气头，曝气管连接鼓风机，二次沉降池出渣口与QBR微生物菌种处理池间设有返渣连通管。利用了先进的微生物菌种处理技术，可快速、经济地处理难处理的高浓度废水，可以配备微生物活性监控技术，实现更稳定和高效率的运行。结构简单合理，操作方便，处理效果好，并且无二次污染，投资省，运行费用低，能够使高浓度废水的排放满足要求。
翻译权利要求书
1、一种高浓度废水生物净化成套设备，其特征在于包括依次连接的QBR微生物菌种处 理池和二次沉降池，QBR微生物菌种处理池的出液口与二次沉降池连通，二次沉降池设出 水口和出渣口，QBR微生物菌种处理池中设有曝气管，曝气管上分布连接有曝气头，曝气管 连接鼓风机，二次沉降池出渣口与QBR微生物菌种处理池间设有返渣连通管。
2、根据权利要求1所述的高浓度废水生物净化成套设备，其特征在于对应QBR微生物 菌种处理池设有酸碱罐和添加剂罐。
说明书
高浓度废水生物净化成套设备
技术领域
本实用新型涉及一种高浓度废水生物净化成套设备，用于处理难处理的高浓度废水，属 于污水处理设备。
背景技术
活性污泥法是现在污水处理中最常用的处理方法，该方法安全环保，无二次污染。对于 一般的城市污水处理厂，经过简单的物理化学处理和生化处理后均能达标排放，但对于难处 理的高浓度废水，尤其是石化行业的高浓度废水，它对微生物有很强的杀伤作用，利用简单 的活性污泥法无法实现达标排放的要求。综合利用先进的生物处理技术——QBR处理技术来 处理高浓度废水，将是研究方向，前景广阔。
实用新型内容
本实用新型的目的在于提供一种高浓度废水生物净化成套设备，结构简单合理，运行操 作方便，处理效果好，能够使高浓度废水的排放满足要求。

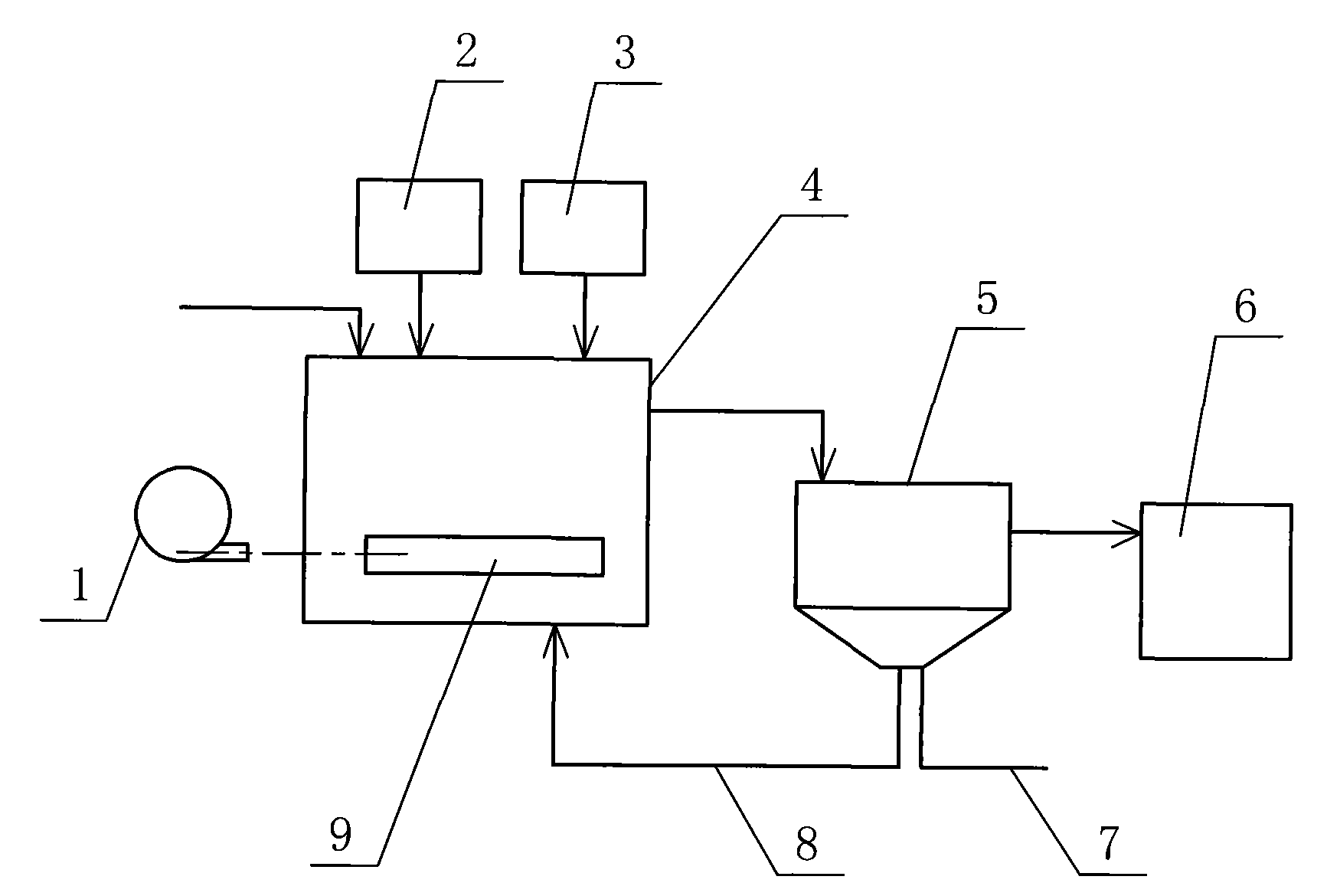

本实用新型所述的高浓度废水生物净化成套设备，包括依次连接的QBR微生物菌种处理 池和二次沉降池，QBR微生物菌种处理池的出液口与二次沉降池连通，预处理沉降罐设有 高浓度废水进口和清渣口，二次沉降池设出水口和出渣口，QBR微生物菌种处理池中设有曝 气管，曝气管上分布连接有曝气头，曝气管连接鼓风机，二次沉降池出渣口与QBR微生物菌 种处理池间设有返渣连通管。
QBR处理技术是一种新兴的微生物菌种处理技术，在很多化工行业已经得到推广应用， 利用培养的微生物菌种进行反应达到废水的处理目的，在QBR微生物菌种处理池中可完成这 一处理过程。在QBR微生物菌种处理池中，利用鼓风机进行曝气，为微生物菌种提供新陈代 谢所必需的氧气，空气通过鼓风机、曝气管和曝气头进入QBR微生物菌种处理池中起到很好 的搅拌作用，进一步保证了QBR微生物菌种的处理效果。
高浓度废水依次经过QBR微生物菌种处理池和二次沉降池处理，尤其是经过QBR微生 物菌种处理池的生物处理后，使其满足了排放要求。返渣连通管将部分污泥引回到QBR微生 物菌种处理池，使QBR微生物菌种处理池中的微生物菌种数量保持平衡。
对应QBR微生物菌种处理池设有酸碱罐和添加剂罐，方便添加酸液和碱液调节液体的酸 碱度，以及通过添加剂罐添加QMM微生物菌种促进剂，改善微生物菌种的处理效果。
本实用新型中：
在QBR微生物菌种处理池中投加一种针对高浓度废水的微生物菌种，菌种能快速的处理 污染物质。调节溶液pH以及QMM促进剂的添加情况，保证微生物处于高活性状态。QBR 微生物菌种处理池中的曝气头，可以为普通的曝气头，最好使用旋流式的专利曝气头。
与通常的沉降池一样，二次沉降池分为上下两部分，上部分为圆筒形，下部分为锥形， 可以配用搅拌器，在搅拌以及重力的作用下，更好地实现泥水分离。上层的清液流出进入清 水罐，下层沉降的污泥一部分回流至QBR微生物菌种处理池补充微生物数量，使其中的污 泥浓度保持在一个相对稳定的水平，剩余部分进行集中处理。
本实用新型高浓度废水生物净化成套设备与现有技术相比，具有以下有益效果：
利用了先进的微生物菌种处理技术，可快速、经济地处理难处理的高浓度废水，可以配 备微生物活性监控技术，实现更稳定和高效率的运行。结构简单合理，操作方便，处理效果 好，并且无二次污染，投资省，运行费用低，能够使高浓度废水的排放满足要求。
