申请日2008.11.25
公开(公告)日2009.09.30
IPC分类号C02F1/44
摘要
一种集成水路式无废水反渗透膜净水机，包括基座、增压泵、控制阀和多个滤筒，每个滤筒由壳体、顶盖和滤芯组成，基座由本体和底板构成，底板固接在本体的底部，本体为扁盒形状，其内部设置有集成式水路，集成式水路由与本体一体注塑成形的凹槽构成，在本体表面上设置有多个环形卡圈，滤筒壳体的底边缘分别嵌装在这些卡圈中，并与卡圈固接在一起，在每个卡圈内部设置有进水孔、出水孔，在基座本体的表面上设置有多个过水孔，增压泵、控制阀分别通过管接头与所述过水孔连接，进水孔、出水孔、过水孔都与本体内部的集成式水路连通。本净水机将各级滤筒之间的连接管道全都改为集成式水路，使整台机器的管接头数量大为减少，杜绝了渗漏现象的发生。
翻译权利要求书
1.一种集成水路式无废水反渗透膜净水机，包括基座、增压泵、 控制阀和多个滤筒，每个滤筒由圆筒形的壳体、顶盖和滤芯组成，其 特征是：所述基座由本体和底板构成，底板固接在本体的底部，本体 为扁盒形状，其内部设置有集成式水路，这些集成式水路由与本体一 体注塑成形的凹槽构成，在本体表面上设置有多个环形卡圈，环形卡 圈的数量与滤筒的数量对应相符，所述滤筒壳体的底边缘分别嵌装在 这些卡圈中，滤筒壳体的底边缘与卡圈固接在一起，在每个卡圈内部 设置有进水孔、出水孔，进水孔的位置与滤芯的外腔位置对应，出水 孔的位置与滤芯的内腔位置对应，在基座本体的表面上设置有多个过 水孔，所述增压泵、控制阀分别通过管接头与这些过水孔连通，上述 的进水孔、出水孔、过水孔都与本体内部的集成式水路对应连通。
2.如权利要求1所述的集成水路式无废水反渗透膜净水机，其 特征是：所述卡圈内部设置有旁通孔，该旁通孔与本体内部的集成式 水路连通。
3.如权利要求1所述的集成水路式无废水反渗透膜净水机，其 特征是：所述底板与本体的固接方式是热熔、冷熔、胶粘、超声波焊 接中的一种。
4.如权利要求1所述的集成水路式无废水反渗透膜净水机，其 特征是：所述滤筒壳体的底边缘与卡圈的固接方式是热熔、冷熔、胶 粘、超声波焊接中的一种。
说明书
集成水路式无废水反渗透膜净水机
技术领域
本实用新型属于水处理技术领域，特别涉及无废水排放的反渗透 膜净水机。
背景技术
随着人们生活水平提高，对健康越来越重视，对饮用水的要求也 越来越高。于是，反渗透膜水处理技术逐渐从工业领域被引入到民用 领域，用于处理饮用水，近十年已逐步发展到终端净化的形式，即被 家庭及商用的小型反渗透膜净水机采用，让人们饮用到了健康、安全 的净水。
反渗透膜净水机由增压泵、控制阀和多个滤筒级联组成，每个滤 筒由壳体和顶盖组成，壳体中装有滤芯，每个滤筒的顶盖上分别设置 有进水孔和出水孔，进水孔的位置与滤芯的外腔位置对应，出水孔的 位置与滤芯的内腔位置对应，增压泵、控制阀、各个滤筒通过管道串 联在一起。
在实际应用中，上述的反渗透膜净水机会出现一个问题，就是容 易漏水，其主要原因是：各个滤筒之间的连接管道全都外露，管接头 较多，每个管接头都需要工人以手工方式旋紧，并需要使用生料带等 密封材料进行密封，由于每个工人的经验和旋拧力量不同，加之生料 带用量也不好撑握，因此不能做到万无一失，净水机使用一段时间后， 管接头便会出现渗漏，给广大用户带来很大的不便。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种集成水路式无 废水反渗透膜净水机，将各级滤筒之间的连接管道全都改为集成式水 路，取消了滤筒之间的管接头，仅增压泵和控制阀等少量部件使用管 接头，从而使整台机器的管接头数量大为减少，杜绝了渗漏现象的发 生。
为实现上述目的，本实用新型采用以下技术方案：

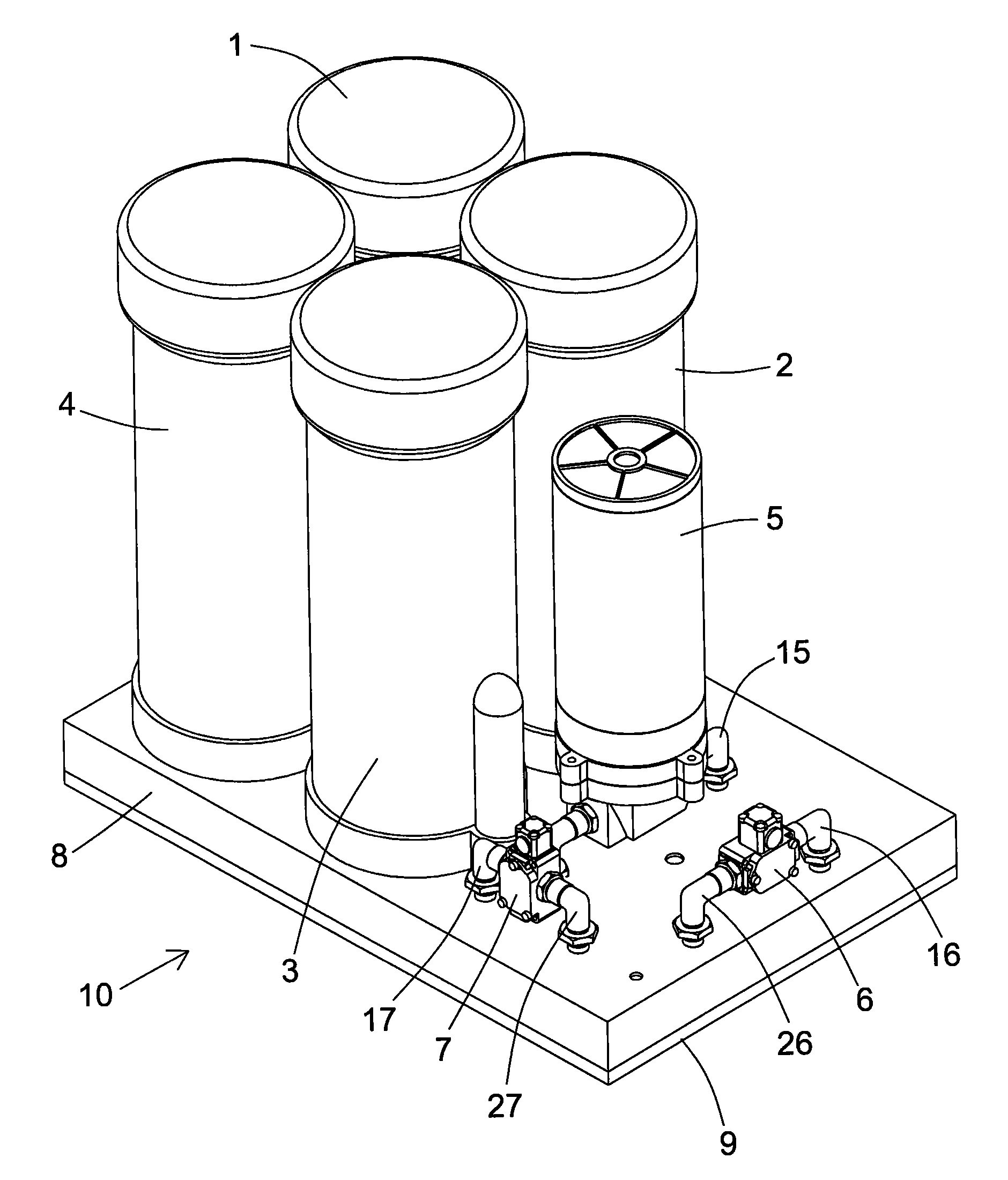

一种集成水路式无废水反渗透膜净水机，包括基座、增压泵、控 制阀和多个滤筒，每个滤筒由圆筒形的壳体、顶盖和滤芯组成，其特 征是：所述基座由本体和底板构成，底板固接在本体的底部，本体为 扁盒形状，其内部设置有集成式水路，这些集成式水路由与本体一体 注塑成形的凹槽构成，在本体表面上设置有多个环形卡圈，环形卡圈 的数量与滤筒的数量对应相符，所述滤筒壳体的底边缘分别嵌装在这 些卡圈中，滤筒壳体的底边缘与卡圈固接在一起，在每个卡圈内部设 置有进水孔、出水孔，进水孔的位置与滤芯的外腔位置对应，出水孔 的位置与滤芯的内腔位置对应，在基座本体的表面上设置有多个过水 孔，所述增压泵、控制阀分别通过管接头与这些过水孔连通，上述的 进水孔、出水孔、过水孔都与本体内部的集成式水路对应连通。
所述卡圈内部设置有旁通孔，该旁通孔与本体内部的集成式水路 连通。
所述底板与本体的固接方式是热熔、冷熔、胶粘、超声波焊接中 的一种。
所述滤筒壳体的底边缘与卡圈的固接方式是热熔、冷熔、胶粘、 超声波焊接中的一种。
本实用新型有以下积极有益效果：本实用新型的净水机，各级滤 筒之间的连接关系与现有的净水机相同，但其连接方式不再是用外露 式的管道进行级联，而是将各级滤筒之间的连接管道全都改为集成式 水路，集成式水路设置在基座内部，各个滤筒与基座表面上的卡圈热 压熔合固接在一起，成为一体。不会漏水，取消了滤筒之间的管接头， 仅增压泵和控制阀等少量部件使用管接头，从而使整台机器的管接头 数量大为减少，杜绝了渗漏现象的发生。
