申请日2008.11.27
公开(公告)日2009.11.04
IPC分类号E03D1/26; E03D1/32; E03C1/14; E03D11/10
摘要
本实用新型涉及一种高效节水废水坐便器，主要包括：坐盆、上盖、水箱，所述坐盆底部设置排污口，该排污口的下沿设有封盖，排污口的下方对着下水道口;所述水箱通过水管与洗漱池的排水口连通，水箱内设有常规排水控制装置。坐盆底部排污口下沿的封盖由盖碗、封垫、轴杆和配重块构成，盖碗和封垫从下方将排污口密封。所述水箱内设有自来水进水控制装置，该装置设有水漂、压杆、连杆和自来水管的口阀，压杆和连杆连接水漂和口阀，压杆压下口阀打开，水漂浮起将口阀关闭。本实用新型适用于卫生间冲便使用，具有结构新颖，使用方便，能方便控制用水量，节水效果明显的优点。
翻译权利要求书

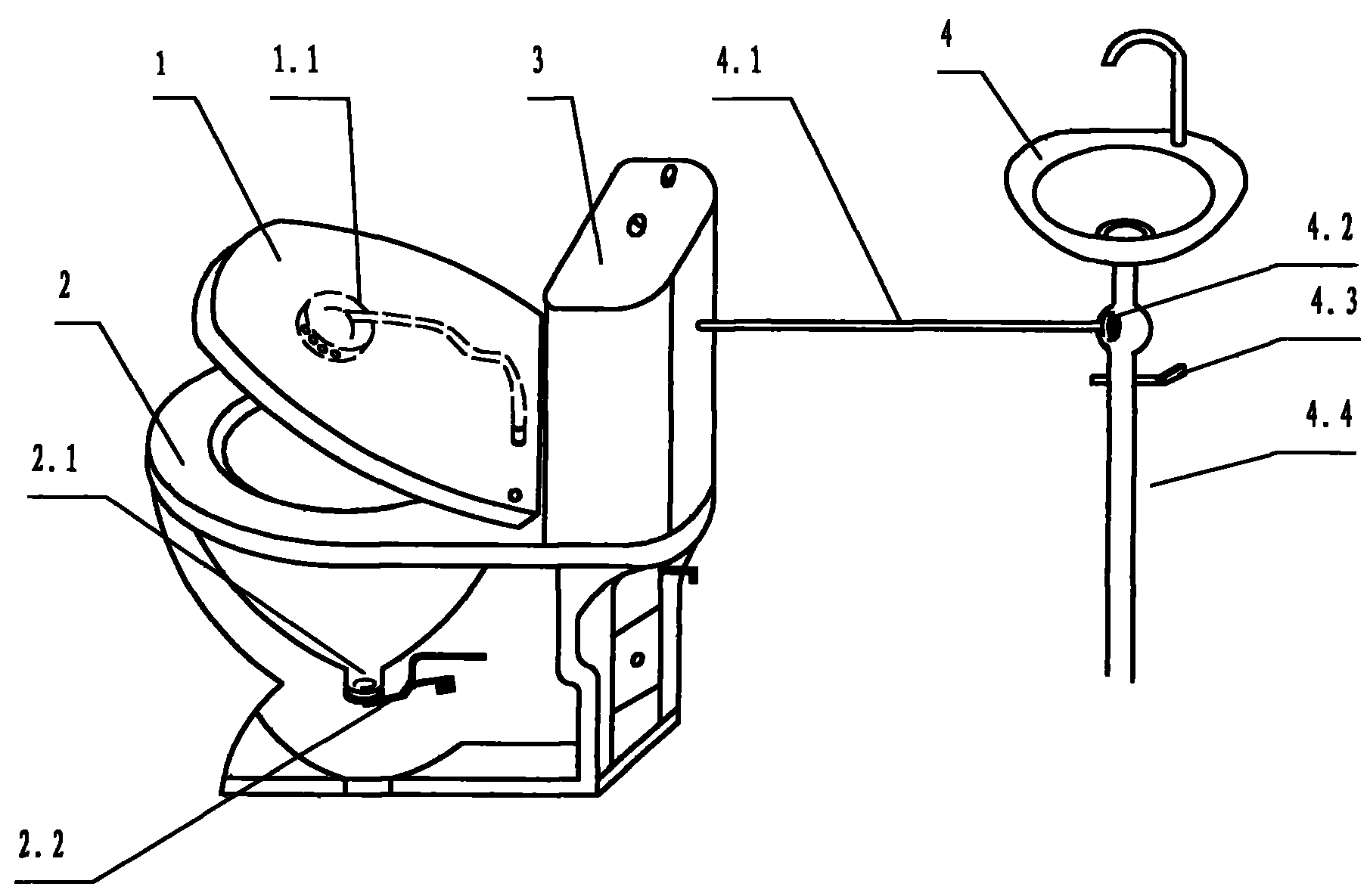

1、一种高效节水废水坐便器，主要包括：坐盆(2)、上盖(1)、水箱 (3)，其特征在于：所述坐盆底部设置排污口(2.1)，该排污口的下沿设有 封盖(2.2)，排污口的下方对着下水道口;所述水箱通过水管(4.1)与洗漱 池(4)的排水口连通，水箱内设有常规排水控制装置(3.1)。
2、根据权利要求1所述的坐便器，其特征在于：所述坐盆底部排污口 下沿的封盖由盖碗(2.21)、封垫(2.22)、轴杆(2.23)和配重块(2.24)构 成，盖碗和封垫从下方将排污口密封。
3、根据权利要求1所述的坐便器，其特征在于：所述水箱内设有自来 水进水控制装置(3.2)，该装置设有水漂(3.22)、压杆(3.21)、连杆(3.23) 和自来水管(3.3)的口阀(3.24)，压杆和连杆连接水漂和口阀，压杆压下 口阀打开，水漂浮起将口阀关闭。
4、根据权利要求1所述的坐便器，其特征在于：所述水箱与洗漱池连 通的水管的进口处设有滤网(4.2)，与水箱连通的洗漱池下方还设有连通下 水道的排水管(4.4)和开关(4.3)。
5、根据权利要求1所述的坐便器，其特征在于：在所述坐盆上面的上 盖(1)下面设有一个喷头(1.1)，该喷头与自来水管连通，喷头的开关设在 上盖的上面。
说明书
高效节水废水坐便器
技术领域
本实用新型属于一种卫生间洁具，具体的是一种卫生间用的利用废水的 节水坐便器。
背景技术
目前人们家庭中所用的基本都是坐便器，也叫抽水马桶，冲水量较大。 为了节约用水，目前出现了不少关于节水坐便器的技术和产品。这些技术都 在不同程度上产生节约用水的效果。但是，这些技术大多数仍然存在着用水 较多的不足;特别是它不能完全由使用者来灵活控制，每次用水量相对固定; 另外在设定排水量太少的情况下，会出现冲洗不净，不得不再次连续冲水， 反而造成更大的浪费。因此，需要提出一种不但能利用废水，又能控制用水 量的更为节水方便的坐便器。
实用新型内容
本实用新型的目的就是为了解决上述技术问题，提出一种高效节水废水 坐便器，该坐便器结构简单，改变了传统坐便器的结构，排便快捷，而且可 以根据不同的情况来调节所需要的用水量，有很好的节水效果。
本实用新型的目的是通过以下技术方案来实现的：高效节水废水坐便 器，主要包括：坐盆、上盖、水箱，其特征在于：所述坐盆底部设置排污口， 该排污口的下沿设有封盖，排污口的下方对着下水道口;所述水箱通过水管 与洗漱池的排水口连通，水箱内设有常规排水控制装置。
本实用新型进一步完善和实施的补充方案是：
所述坐盆底部排污口下沿的封盖由盖碗、封垫、轴杆和配重块构成，盖 碗和封垫从下方将排污口密封。
所述水箱内设有自来水进水控制装置，该装置设有水漂、压杆、连杆和 自来水管的口阀，压杆和连杆连接水漂和口阀，压杆压下口阀打开，水漂浮 起将口阀关闭。
所述水箱与洗漱池连通的水管的进口处设有滤网，与水箱连通的洗漱池 下方还设有连通下水道的排水管和开关。
在所述坐盆上面的上盖下面设有一个喷头，该喷头与自来水管连通，喷 头的开关设在上盖的上面。
本实用新型由于在坐盆的底部设置了排污口，大小便很容易进入排污管 道，只在坐盆底部粘上少量大小便时需要进一步用水冲洗，大小便冲净显然 很容易，并且只需很少量的水即可。在坐盆底部漏孔下面设置的封盖可以避 免臭味的向上散发。使用洗漱水二次利用，大大节省了自来水。因此，本实 用新型具有结构简单新颖，使用方便灵活，特别能节水的优点。
