申请日2010.12.01
公开(公告)日2011.04.13
IPC分类号C02F9/14; C02F1/78; C02F1/52; C02F1/24
摘要
本发明公开了一种难降解石化废水的深度处理工艺及装置，其中工艺包括有以下步骤：1)石化废水处理厂二沉池输出的废水进入调节池反应装置，对二沉池输出的废水进行水质水量调节;2)调节池反应装置排出的废水进入气浮反应装置，通过絮凝吸附作用有效的去除废水中的悬浮物、胶体、部分COD、油类污染物质;3)由气浮反应装置处理后的废水进入臭氧接触反应装置，去除废水中的部分COD及色度，同时可生化性提高;4)由臭氧接触反应装置处理后的废水输出进入生物活性炭反应装置，去除有机污染物质，进一步降低COD、NH3-N和色度，保证出水的稳定。本发明中的工艺及装置对难降解石化废水处理效率高、处理出水稳定达标、可以重新使用，成本低。
权利要求书
1.一种难降解石化废水的深度处理工艺，包括有下列步骤：
1)石化废水处理厂二沉池输出的废水进入调节池反应装置，利用调节池反应装置对所述二沉池输出的废水进行水质水量调节;
2)所述调节池反应装置排出的废水经提升泵进入气浮反应装置，通过絮凝吸附作用有效的去除废水中的悬浮物、胶体、部分COD、油类污染物质;
3)由所述气浮反应装置处理后的废水进入中间水池，防止过量的废水直接进入臭氧接触反应装置，再经提升泵提升及水射器进入臭氧接触反应装置，所述废水在进入臭氧接触反应装置前借助于水射器形成的负压吸入有臭氧，使臭氧与废水充分混合后进入臭氧接触反应装置，在所述臭氧接触反应装置处理后，去除废水中的部分COD及色度，同时可生化性提高;
4)由所述臭氧接触反应装置处理后的废水输出进入中间水池，经提升泵提升后进入生物活性炭反应装置，利用生物活性炭反应装置的活性炭吸附作用和生物膜的降解作用去除有机污染物质，进一步降低COD、NH3-N和色度，保证出水的稳定。
2.根据权利要求1所述的难降解石化废水的深度处理工艺，其特征在于，在所述步骤1)前由石化废水处理厂二沉池排出的废水由潜水泵提升进入所述调节池反应装置，由所述调节池反应装置对来水水量进行调节，同时均一来水水质，同时进行PH调整并经由污水提升泵使经污水调节池处理后的水输入气浮反应装置。
3.根据权利要求1所述的难降解石化废水的深度处理工艺，其特征在于，在所述步骤4)后增加设有对所述生物活性炭反应装置进行反洗的步骤。
4.一种难降解石化废水的深度处理装置，包括有调节池反应装置、气浮反应装置、臭氧接触反应装置、生物活性炭反应装置，其特征在于：所述调节池反应装置、气浮反应装置、臭氧接触反应装置、生物活性炭反应装置经由管道依序连通，同时在所述气浮反应装置的进水口处设有絮凝剂加药装置，以及在所述臭氧接触反应装置的进水口处设有水射器及臭氧发生器。
5.根据权利要求4中所述的难降解石化废水的深度处理装置，其特征在于，还包括有经管道与所述气浮反应装置入水口连接，同时连接调节池反应装置的提升泵;经管道与所述臭氧接触反应装置入水口连接，同时与所述气浮反应装置的中间水池和提升泵;在所述生物活性炭反应装置与所述臭氧接触反应装置之间连接有中间水池及提升泵。
6.根据权利要求4中所述的难降解石化废水的深度处理装置，其特征在于，还包括有经由管道分别与所述调节池反应装置、气浮反应装置、臭氧接触反应装置、生物活性炭反应装置连通并能对所述调节池反应装置、气浮反应装置、臭氧接触反应装置、生物活性炭反应装置产生的浮渣或者污泥进行处理的污泥处理装置。
7.根据权利要求4中所述的难降解石化废水的深度处理装置，其特征在于，还包括有用于生物活性炭反应装置的清洗装置，所述清洗装置包括有罗茨鼓风机、清水池和反洗水泵。
说明书
难降解石化废水的深度处理工艺及装置
技术领域
本发明关于一种污水处理工艺及设备;更具体地说，关于一种难降解石化废水的深度处理工艺及装置。
背景技术
由于炼油化工生产产品种类多，不同生产线所排出的废水水量大、水质成分复杂，且有浓度高、多为有毒、有害物质，B/C低，可生化性较差等特点。由于水量、酸碱度变化大，经常形成冲击负荷。目前，国内该类废水一般采用预处理、二级生化处理，处理后出水的COD在120mg/L以下，从废水处理技术水平和经济效益分析的角度，评价该类废水处理程度已达到满意的水平。但是这些废水还不能被重新利用，而现在水资源的缺乏，国家需要对废水进行重新利用，因此对废水排放的浓度限制逐年提高，但还没有对废水作进行一步处理提出有利的工艺与装置。
发明内容
本发明的目的在于提供一种能对经污水处理厂处理后排出的废水作进一步深度处理以符合石化企业重新使用要求的工艺及装置。
本发明中难降解石化废水的深度处理工艺包括有下列步骤：
1)石化废水处理厂二沉池输出的废水进入调节池反应装置，利用调节池反应装置对所述二沉池输出的废水进行水质水量调节;
2)所述调节池反应装置排出的废水经提升泵进入气浮反应装置，通过絮凝吸附作用有效的去除废水中的悬浮物、胶体、部分COD、油类污染物质;
3)由所述气浮反应装置处理后的废水进入中间水池，防止过量的废水直接进入臭氧接触反应装置，再经提升泵提升及水射器进入臭氧接触反应装置，所述废水在进入臭氧接触反应装置前借助于水射器形成的负压吸入有臭氧，使臭氧与废水充分混合后进入臭氧接触反应装置，在所述臭氧接触反应装置处理后，去除废水中的部分COD及色度，同时可生化性提高;
4)由所述臭氧接触反应装置处理后的废水输出进入中间水池，经提升泵提升后进入生物活性炭反应装置，利用生物活性炭反应装置的活性炭吸附作用和生物膜的降解作用去除有机污染物质，进一步降低COD、NH3-N和色度，保证出水的稳定。
在所述步骤1)前由石化废水处理厂二沉池排出的废水由潜水泵提升进入所述调节池反应装置，由所述调节池反应装置对来水水量进行调节，同时均一来水水质，同时进行PH调整并经由污水提升泵使经污水调节池处理后的水输入气浮反应装置。
在所述步骤4)后增加设有对所述生物活性炭反应装置进行反洗的步骤。

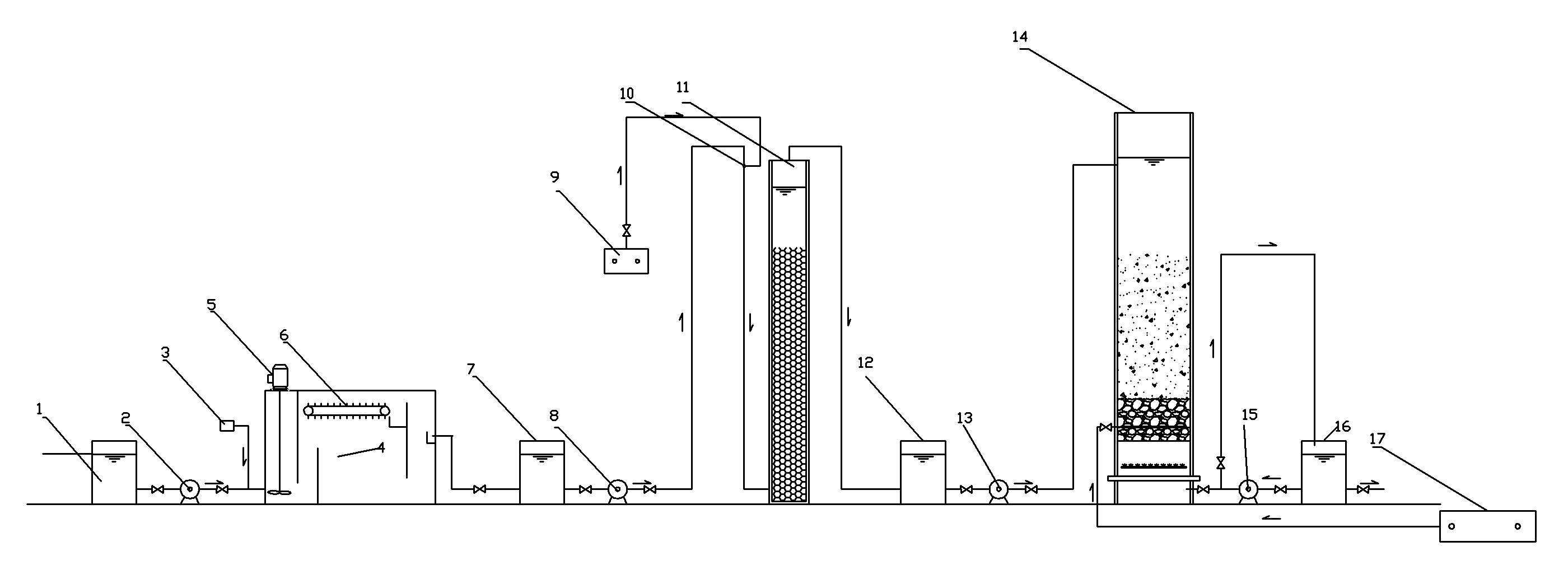

本发明中难降解石化废水的深度处理装置包括有调节池反应装置、气浮反应装置、臭氧接触反应装置、生物活性炭反应装置，所述调节池反应装置、气浮反应装置、臭氧接触反应装置、生物活性炭反应装置经由管道依序连通，同时在所述气浮反应装置的进水口处设有絮凝剂加药装置，以及在所述臭氧接触反应装置的进水口处设有水射器及臭氧发生器。
还包括有经管道与所述气浮反应装置入水口连接，同时连接调节池反应装置的提升泵;经管道与所述臭氧接触反应装置入水口连接，同时与所述气浮反应装置的中间水池和提升泵;在所述生物活性炭反应装置与所述臭氧接触反应装置之间连接有中间水池及提升泵。
还包括有经由管道分别与所述调节池反应装置、气浮反应装置、臭氧接触反应装置、生物活性炭反应装置连通并能对所述调节池反应装置、气浮反应装置、臭氧接触反应装置、生物活性炭反应装置产生的浮渣或者污泥进行处理的污泥处理装置。
还包括有用于生物活性炭反应装置的清洗装置，所述清洗装置包括有罗茨鼓风机、清水池和反洗水泵。
由本发明中难降解石化废水的深度处理工艺处理后的废水可以使难降解石化废水进行回收利用，满足生产用水和环保达标排放要求，本发明中所采用的各装置均为现有的市售成熟产品，但在单独使用时不能满足废水的净化要求，而在组合使用后可以使废水达到再次使用的要求，且配合控制装置的使用，具有操作方便，成本低廉的优点。
