申请日2010.12.10
公开(公告)日2011.10.19
IPC分类号C25D21/20
摘要
本实用新型提供了一种电镀铬清洗废水零排放回收利用系统，该系统由废水收集部分、水泵、过滤部分、回收部分构成，其特征在于：废水收集部分由清洗槽构成，它与整个镀铬流水线的水槽相连通;过滤部分包括除铁过滤器、活性炭式过滤器、精密过滤器;回收部分包括膜分离器、膜浓缩器、二次膜浓缩器、金属铬收集箱和纯水箱;各部分间有管道相通;回收的金属铬收集箱和纯水箱有管道与生产系统联通。本实用新型的优越性：在废水回收过程中采用了膜分离技术，膜分离技术具有低能耗、无相变、无污染，且分离效率、浓缩倍数高等优点。
权利要求书

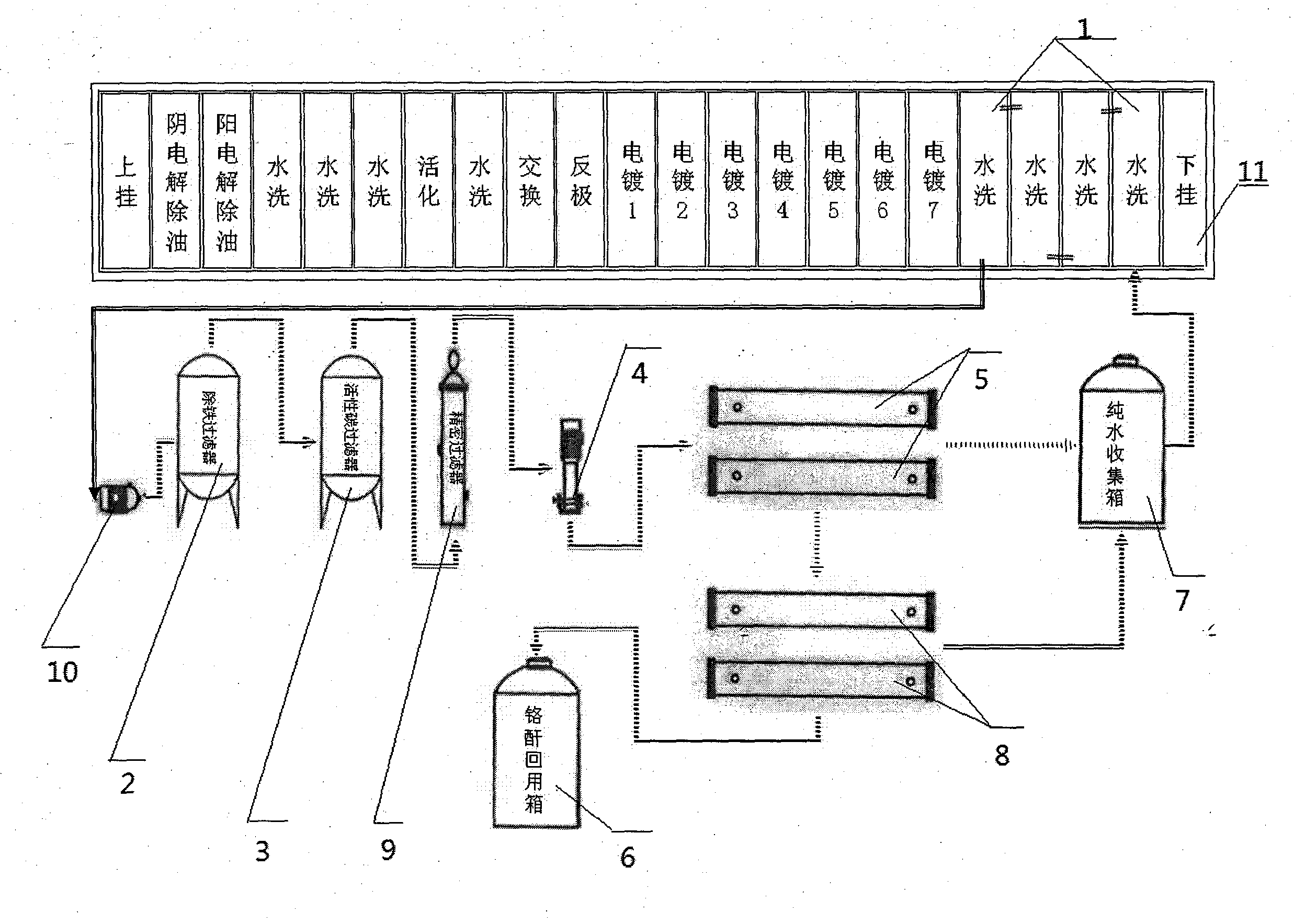

1.一种电镀铬清洗废水零排放回收利用系统，该系统由废水收集部分、水泵、过滤部分、回收部分构成，其特征在于：废水收集部分由清洗槽构成，它与整个镀铬流水线的水槽相连通;过滤部分包括除铁过滤器、活性炭式过滤器、精密过滤器，清洗槽与除铁过滤器有管道连接，除铁过滤器与活性炭式过滤器、精密过滤器间有管道依次连接;回收部分包括膜分离器、膜浓缩器、二次膜浓缩器、金属铬收集箱和纯水箱，膜分离器、膜浓缩器、二次膜浓缩器有管道依次相连，与膜分离器、膜浓缩器、二次膜浓缩器相连接的分别是铬收集箱和纯水箱，其间有管道相通;液体管道间设有水泵提供动力。
2.根据权利要求1所述的电镀铬清洗废水零排放回收利用系统，其特征在于：它用于回收的金属铬收集箱和纯水箱分别有管道与生产系统联通。
说明书
电镀铬清洗废水零排放回收利用系统
(一)技术领域
本实用新型涉及一种废水处理装置，特别涉及一种电镀铬清洗废水零排放回收利用系统。
(二)背景技术
电镀是当今全球三大污染工业之一。据不完全统计，全国电镀行业每年排出的电镀废水约有40亿立方米，相当于几个大中城市的自来水供水量，严重加剧水资源的短缺。随着国家推行的可持续发展及循环经济政策，对于水资源的循环利用已是迫在眉睫的大事。
(三)发明内容
本实用新型的目的在于设计一种电镀铬清洗废水零排放回收利用系统，它具有电镀废水清理的功能，同时回收有用的金属。
本实用新型的技术方案：一种电镀铬清洗废水零排放回收利用系统，该系统由废水收集部分、水泵、过滤部分、回收部分构成，其特征在于：废水收集部分由清洗槽构成，它与整个镀铬流水线的水槽相连通;过滤部分包括：除铁过滤器、活性炭式过滤器、精密过滤器，清洗槽与除铁过滤器有管道连接，除铁过滤器与活性炭式过滤器、精密过滤器间有管道依次连接;回收部分包括膜分离器、膜浓缩器、二次膜浓缩器、金属铬收集箱和纯水箱，膜分离器、膜浓缩器、二次膜浓缩器有管道依次相连，与膜分离器、膜浓缩器、二次膜浓缩器相连接的分别是铬收集箱和纯水箱，其间有管道相通;液体管道间设有水泵提供动力。
如上所述的电镀铬清洗废水零排放回收利用系统，它用于回收的金属铬收集箱和纯水箱分别有管道与生产系统联通。
本实用新型的优越性：膜分离技术具有低能耗、无相变、无污染，且分离效率、浓缩倍数高等优点。
