申请日2009.01.19
公开(公告)日2010.07.21
IPC分类号B01J21/06; C02F1/32
摘要
一种高效光催化治理污水废水COD装置，其特征是：包括一个箱体，所述箱体前设有进水平台口，后部设有出水平台口，所述的箱体内水平横向并排设有若干根紫外灯管，箱体顶部内面固定有镜面反光板;所述箱体内对应紫外灯管水平设置若干固定柱状可旋转转筒，构成旋转转筒并有一定间隔的网片上涂有二氧化钛光催化剂颗粒物，箱体内水流通道涂覆有二氧化钛光催化剂的颗粒物。本发明可以连续高效地分解各种废水污水COD，且结构简单，治理流量大，维护简单，电耗低，与各种废水污水处理设备结合使用时接入方便易行，可实现全自动化操作。
权利要求书
1.一种高效光催化治理污水废水COD装置，其特征是：包括一个箱体，所述箱体前部设有进水平台口，后部设有出水平台口，所述的箱体内并排设置有若干根紫外灯管，同紫外灯管同样水平设置固定有若干涂有二氧化钛光催化剂的网和片通过多层中心叠加组成柱状可旋转转筒。
2.根据权利要求1所述的一种高效光催化治理污水废水COD装置，其特征在于：所述箱体顶部设置有镜面反光板;并在特定装置中箱体顶部为活动可打开结构。
3.根据权利要求1所述的一种高效光催化治理污水废水COD装置，其特征在于：所述箱体内水流通道都涂覆有二氧化钛光催化剂的颗粒物。
4.根据权利要求1，2，3所述的一种高效光催化治理污水废水COD装置，其特征在于：光催化所须紫外线可由紫外线灯管惑自然界太阳光提供。
5.根据权利要求1所述的一种高效光催化治理污水废水COD装置，其特征在于：所述箱体内若干可旋转转筒由转动装置带动旋转。
6.根据权利要求1，4，5所述的一种高效光催化治理污水废水COD装置，其特征在于：所述若干涂覆有二氧化钛光催化剂网片构成的可旋转转筒，在上部转入到下部接触处理污水废水时，从水中转动到上部可旋转转筒部份又再次接受紫外线照射激活。
7.根据权利要求6所述的一种高效光催化治理污水废水COD装置，其特征在于：有一定间隔叠加构成可旋转转筒的网片外形结构可为各种形状，包括圆形，和多边形，且厚薄不限。
8.根据权利要求7所述的一种高效光催化治理污水废水COD装置，其特征在于：网片结构为平板片惑开有各种孔结构片构成。
说明书
一种高效光催化治理污水废水COD装置
技术领域
本专利发明涉及连续高效污水废水COD处理装置，尤其是指一种连续高效光催化治理污水废水COD装置
背景技术
目前全国大小污水处理厂在1500家以上，遍布全国，一直深受投入投资大，维护和治理时间长的困惑;污水废水主要由：盐，氯，细菌，CODC，拿现有COD来讲，现国家规定在160-280，离国家污水排放标准有差距，现国家又强制要求在2009年年底所有污水治理须再上一个台阶，这样以现有方法处理污水废水COD，投入会更大，各类活化剂，疑固剂，有机液，治理周期，治理成本，治理后水中人为投入各类化学毒物毒性也就更是上升。因此一种简单可行的高效低成本，治理污水废水COD的关键技术就成为人类生存，资源，生态，经济发展的基础。到目前为止最先进的大流量污水废水COD处理工艺技术都以外表观为主，而对主要的环境污染的COD液态溶解态下都没有高效的处理工艺流程和技术。现在常用的污水治理工艺，生化池，爆气池，处理和最先进的加臭氧，加纯氧技术都因成本高，周期长，操作难度大等困惑不前。
通过对污水治理中的：生化池法，瀑气池法，臭氧法，纯氧法，凝固剂法，沉淀法，活性碳法，多级过滤，等等方法的比较。
到目前为止尚未有对污水废水COD治理中体现出在流量，浓度，时间，高效等方面优势的处理工艺和技术方案，事实上污水废水COD真实的治理过程就是水中各类活性有机溶液，溶剂，和各类活性物质祛除过程。
发明内容
本发明装置所解决的问题就是克服以上现在污水治理工艺中存在不足，既达到大流量，大浓度，高净化，高效率，提供一种高效光催化治理污水废水COD装置，达到治理时间短，光催化接触面加大加快。光催化表面激活无阻挡，实现污水废水COD立体细分快速治理。

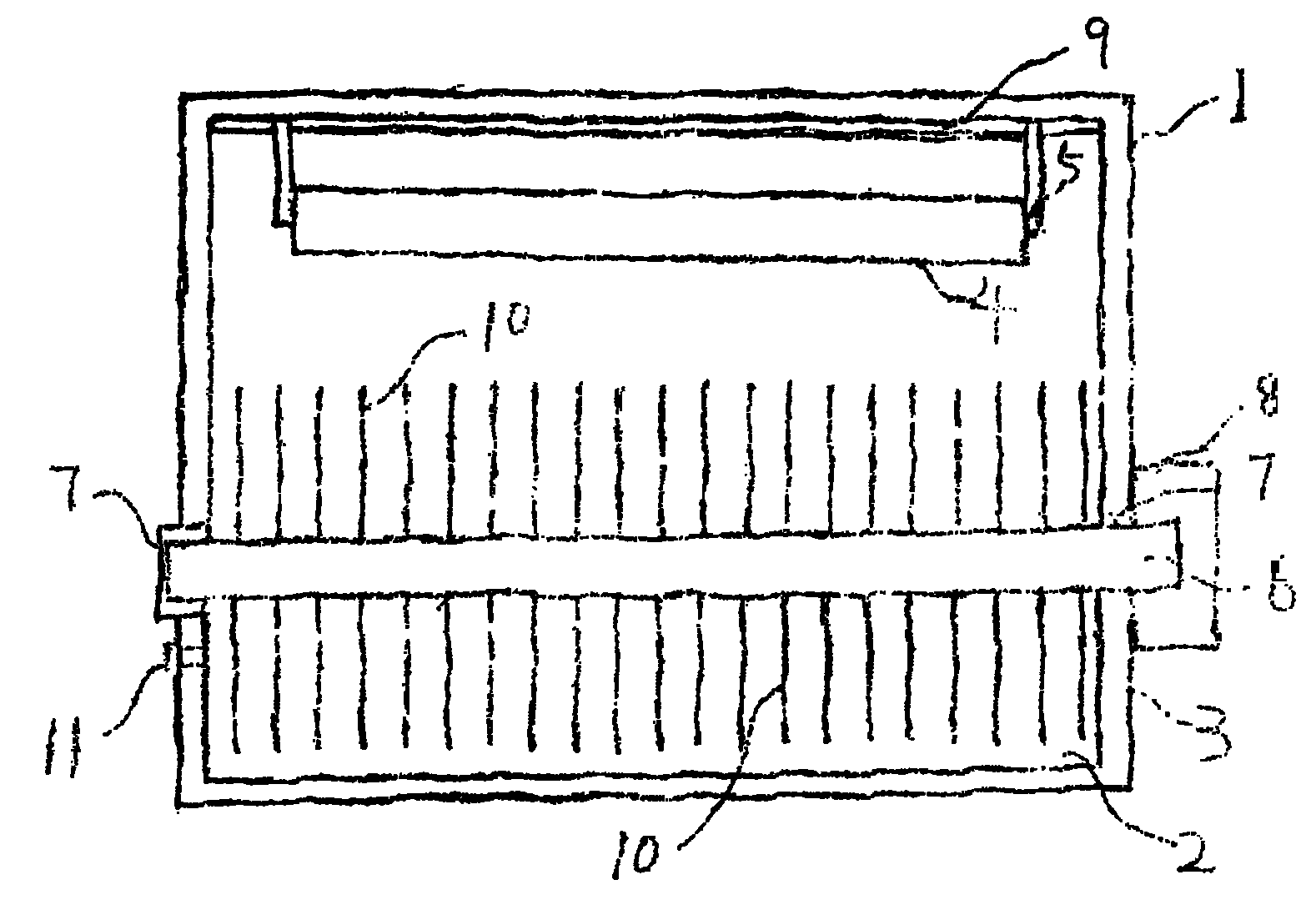

这一种高效光催化治理污水废水COD装置，其特征是：包括一个箱体，所述箱体前部设有进水口，后部设有出水口，所述的箱体内并排设有若干根紫外灯管，和同样水平并排设置的若干由多层涂有二氧化钛光催化剂网片设定一定间隔由中心叠加组成的柱状可旋转转筒。
所述箱体内并排设置若干根紫外灯管，是近距照射激活可旋转转筒网片和水流通道上的光催化颗粒，加快加强催化反应能力。
所述箱体内水平设置若干由多层涂有二氧化钛光催化剂网和片组成的柱状可旋转转筒，用于大量增加催化剂反应面积，细分污水废水，多次重复接触治理污水废水，提高催化治理能力和效率。
所述箱体内水平设置若干可旋转转筒的同时转动，确保污水处理的细分治理和重复再细分氧化治理的流量流速和净化治理能力。
所述箱体内箱体顶部设置的镜面反光层，是为了收集箱体内反射，散射的紫外线，而重复利用，增加紫外线利用率提高反应治理能力。
所述箱体内箱体顶部可为移动设置，当采用太阳光时，能大量节约能源，提高设备利用率。
本专利发明装置实用于各种污水废水COD的治理和水处理工艺的深度处理，本装置采用了光催化高效连续激活技术和内反射技术相结合，污水废水细分加重复立体接触处理设计，集中体现出分解及消毒杀茵成为一体，实现了光催化技术的高效无公害技术的产业化，污染物分解成二氧化碳和水的无二次污染。本装置的结构简单，维护成本低，适合于污水废水COD的前，中，后期处理，和现有各类污水废水处理设备结合处理，都是方便易行，设计成全自动化操作，可不用专人操作，还可设计成电能和太阳能双利用结构，那更是理想的造福全人类的好技术装置。
