申请日2008.12.17
公开(公告)日2010.06.23
IPC分类号G05B19/418
摘要
本发明是一种污水处理厂生产过程远程智能自动化中控系统软件。为污水处理生产过程中，提高污水处理厂运行管理水平，在保证出水稳定达标的前提下，实现成本最低的目标。污水处理厂生产过程远程智能自动化中控系统，分为污水处理厂生产过程远程智能自动化中控系统软件和设备控制硬件两个部分，核心是安装在设备控制硬件中的，污水处理厂生产过程远程智能自动化中控系统软件，软件把生产过程中采集到的流量、液位、溶解氧、污泥浓度和出水COD等指标远传集中到上位工控计算机，上位工控计算机通过智能中控软件，进行智能化自动分析后，将指令发送给设备控制硬件，达到保证稳定的出水质量前提下，成本最低的目的。
权利要求书
1.一种污水处理厂生产过程远程智能自动化中控系统软件，其特征是：以WinCC为操作平台，建立污水处理厂生产工艺曲线数学模型，将工艺中各项指标采用在线实时采集和人工输入的方法，把进、出水的COD、BOD、氨氮、磷、色度等主要指标与工艺过程控制的污泥浓度、溶解氧、回流比等指标通过曲线进行智能优化对比，找出即时的最佳运行工艺控制曲线，经综合分析对污水处理厂生产过程实施远程智能自动化集中控制。
说明书
污水处理厂生产过程远程智能自动化中控系统软件
技术领域
本发明型是一种污水处理厂生产过程远程智能自动化中控系统软件。为污水处理生产过程中，提高污水处理厂运行管理水平，在保证出水稳定达标的前提下，实现成本最低的目标。
背景技术
目前，国内外污水处理方法大都采用传统的活性污泥法，该方法具有工艺技术成熟，出水质量高，二次污染少，运行成本低等特点。但其微生物反应对溶解氧、水温和污泥浓度等外部环境要求较为严格，所以稳定的工艺控制，是关系到出水质量以及降低生产成本的重要手段。目前国内外污水处理厂全部采用人工或者半自动控制，难以保证生产过程中的各项指标与出水指标的相关性，所以采用污水处理厂生产过程远程智能自动化中控系统软件，是提高污水处理厂运行管理水平，实现在出水稳定达标的前提下，成本最低目标的技术保证。
发明内容
为了实现污水处理厂生产过程远程智能自动化中心控制，本发明将该系统分为污水处理厂生产过程远程智能自动化中控系统软件和设备控制硬件两个部分，核心是安装在设备控制硬件中的，污水处理厂生产过程远程智能自动化中控系统软件，软件把生产过程中采集到的流量、液位、溶解氧、污泥浓度和出水COD等指标远传集中到上位工控计算机，上位工控计算机通过污水处理厂生产过程远程智能自动化中控系统软件，进行智能化自动分析后，将指令发送给设备控制硬件，达到保证稳定的出水质量前提下，成本最低的目的。
污水处理厂生产过程远程智能自动化中控系统软件，以WinCC为工作平台，建立污水处理厂生产过程工艺曲线数学模型，将工艺中各项指标采用在线实时采集和人工输入的方法，把进、出水的COD、BOD、氨氮、磷、色度等主要指标与工艺过程控制的污泥浓度、溶解氧、回流比等指标通过曲线进行智能优化对比，找出即时的最佳运行工艺控制曲线，经综合分析后对污水处理厂生产过程实施控制。

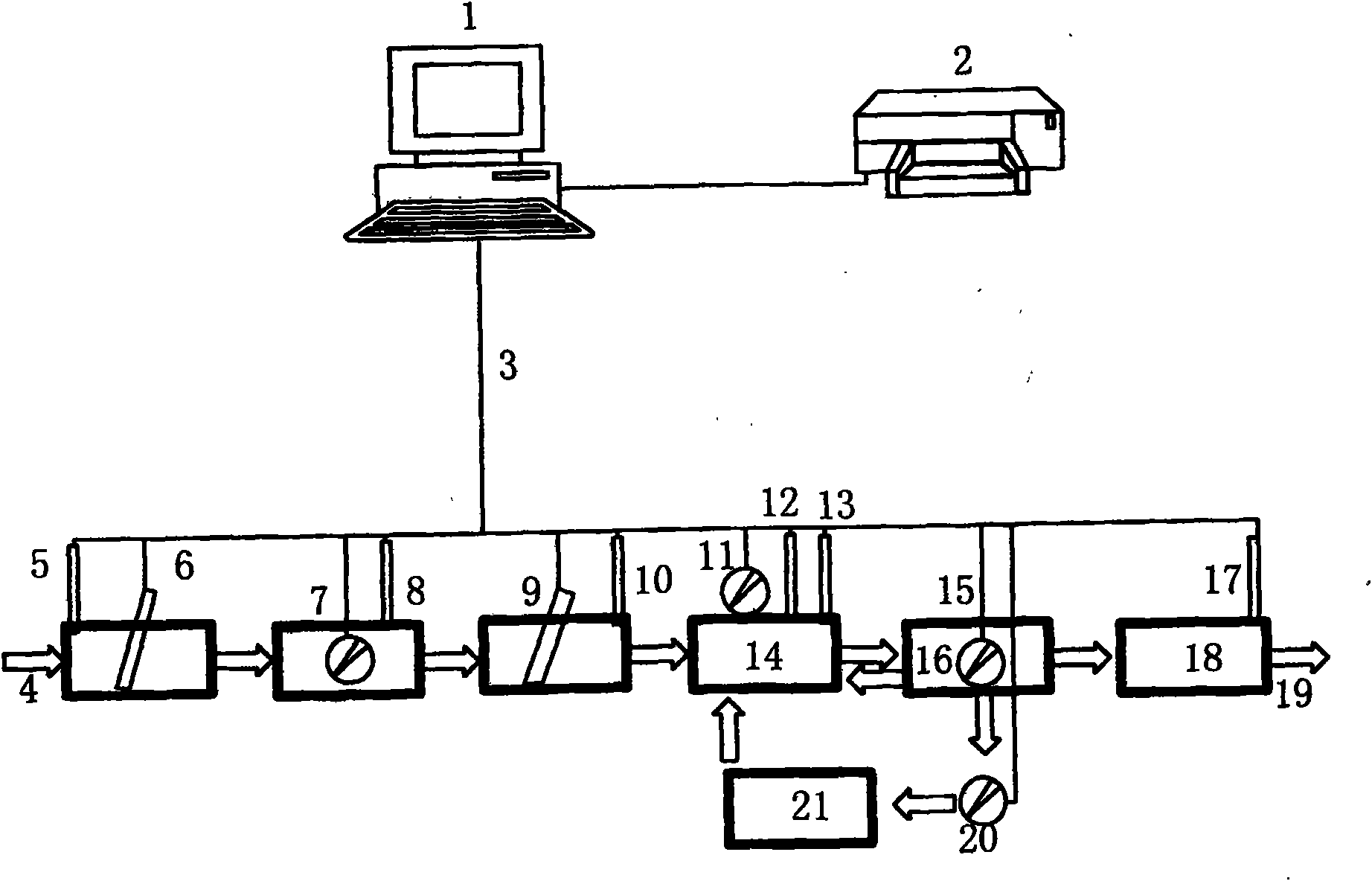

设备控制硬件，由上位工控计算机→工位PLC→电控执行机构三部分组成。任务是执行安装在上位工控计算机中，污水处理厂生产过程远程智能自动化中控系统软件，所发出的各种指令，工位PLC接到上位工控计算机远程发来的信号，按程序根据工艺要求，对风机、回流泵、剩余污泥泵等设备实施自动控制，完成工作任务。
