申请日2009.10.21
公开(公告)日2010.04.14
IPC分类号C02F9/14; C02F3/32; C02F3/30
摘要

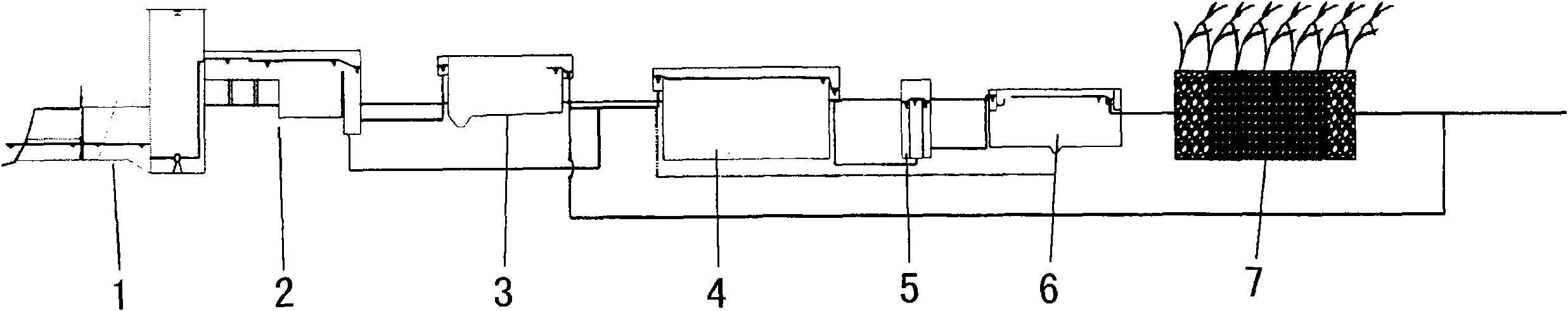

一种A/O生物反应池-人工湿地中水处理组合系统，主要包括有：过滤格栅连接曝气沉砂池;该曝气沉砂池连接生物接触氧化预处理池;生物接触氧化预处理池连接A/O生物反应池(缺氧-好氧生物反应池)，A/O生物反应连接配水井，配水井连接二沉池，二沉池连接人工湿地;人工湿地内的填料高度不小于为0.9m。本发明将生物及生态系统有机的结合，具有处理水量大，出水效果好，运行费用低、无需消毒设备，生态安全及出水稳定的特点。
翻译权利要求书
1.一种A/O生物反应池-人工湿地中水处理组合系统，主要包括有：
过滤格栅连接曝气沉砂池;
该曝气沉砂池连接生物接触氧化预处理池;
生物接触氧化预处理池连接A/O生物反应池
A/O生物反应池连接配水井
配水井连接二沉池
二沉池连接人工湿地;
人工湿地内的填料高度不小于为0.9米。
2.如权利要求1所述的人工湿地中水处理装置，其中，过滤格栅包括粗格栅和细格栅，粗格栅与细格栅之间通过水泵连接，细格栅连接曝气沉砂池。
3.如权利要求1所述的一种A/O生物反应池-人工湿地中水处理组合系统，其中，该曝气沉砂池与A/O生物接触氧化预处理池之间连接有生物接触氧化预处理池。
4.如权利要求3所述的人工湿地中水处理装置，其中，A/O生物反应池和二次沉淀池之间安装有配水井。
5.如权利要求1所述的人工湿地中水处理装置，其中，人工湿地内的填料为鹅卵石。
6.如权利要求5所述的人工湿地中水处理装置，其中，人工湿地内的填料为鹅卵石粒径为8-15毫米。
说明书
一种A/O生物反应池-人工湿地中水处理组合系统
技术领域
本发明涉及一种A/O生物反应池(缺氧-好氧生物反应池)-人工湿地中水处理组合系统属污水处理领域。
背景技术
我国是一个干旱缺水严重的国家。淡水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加拿大，居世界第四位，但人均只有2300立方米，仅为世界平均水平的1/4、美国的1/5，在世界上名列121位，是全球13个人均水资源最贫乏的国家之一，且水资源在地区分布极不均匀，水供需矛盾十分突出。中水回用是污水水资源化利用的主要途径之一。目前我国中水回用刚刚起步，处理技术相对落后，且运行成本较大。
发明内容
本发明的目的在于提供一种人工湿地中水处理装置，以对中水进行处理。
为实现上述目的，本发明提供的工湿地中水处理装置主要包括有：
过滤格栅连接曝气沉砂池;
该曝气沉砂池连接生物接触氧化预处理池;
生物接触氧化预处理池连接A/O生物反应池
A/O生物反应池连接配水井
配水井连接二沉池
二沉池连接人工湿地;
人工湿地内的填料高度不小于为0.9米。
本发明的人工湿地中水处理装置中，过滤格栅包括粗格栅和细格栅，粗格栅与细格栅之间通过水泵连接，细格栅连接曝气沉砂池。
本发明的人工湿地中水处理装置其中，该曝气沉砂池与A/O生物接触氧化预处理池之间连接有生物接触氧化预处理池。
本发明的人工湿地中水处理装置中，A/O生物反应池和二次沉淀池之间安装有配水井。
本发明的人工湿地中水处理装置中，人工湿地内的填料为鹅卵石。
本发明的人工湿地中水处理装置中，人工湿地内的填料为鹅卵石粒径为8-15mm。
本发明将生物及生态系统有机的结合，预处理能力强，湿地占地面积小，具有处理水量大，出水效果好，运行费用低、无需消毒设备，生态安全及出水稳定的特点。
