申请日2008.12.31
公开(公告)日2009.06.17
IPC分类号C02F9/14; C02F1/24; C02F1/52; C02F1/66
摘要
本发明公开一种摇动床新技术处理汽车行业涂装废水工艺，解决汽车行业涂装废水处理存在的问题。工艺步骤如下：(1)废水分别依据不同的性质分别存放到各自的储池中;(2)废水被打到反应槽后投加氢氧化钙、硫酸亚铁药剂，再加入凝集剂;(3)废水流入气浮分离槽中混凝气浮乳化油、高分子树脂的胶体脱稳、凝聚;(4)经过混凝气浮处理的废水流入到再中槽和调整pH值;自流到预曝气水池;(5)预曝气后的废水进入到摇动床剥离颗粒污泥生化处理系统中;(6)沉淀分离，达标废水排放、污泥填埋处理。本发明对汽车行业污染物浓度高、可生化性差的涂装废水处理效果稳定、达标;摇动床新工艺处理系统的污泥负荷高，降低了排出系统的污泥量;利于环保、节省费用，是合理、可行、完善的新工艺。
权利要求书
1.一种摇动床新技术处理汽车行业涂装废水工艺，其特征在于：采取以下工 艺步骤：
(1)废水分别依据不同的性质分别存放到各自的储池中;
(2)废水被打到反应槽后投加氢氧化钙、硫酸亚铁药剂，再加入凝集剂;
(3)废水流入气浮分离槽中混凝气浮乳化油、高分子树脂的胶体脱稳、凝聚;
(4)经过混凝气浮处理的废水流入到再中槽和调整PH值;自流到预曝气水 池;
(5)预曝气后的废水进入摇动床剥离颗粒污泥生化处理系统;
(6)废水沉淀分离，达标废水排放、污泥填埋处理。
2.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征在 于：所述步骤(1)的废水依据不同的性质分别存放含油、脱脂废水贮液池、表调、 磷化、脱脂冲洗废水贮液池和电泳浓缩液、电泳水洗废水贮液池。
3.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征在 于：所述步骤(2)通过计量泵定量的投加氢氧化钙、硫酸亚铁等药剂;最后在凝 集槽中加入凝集剂。
4.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征在 于：所述步骤(3)气浮槽中上浮的悬浮物被刮泥机刮扫收集后自流到污泥浓缩池 中;气浮槽底部集泥斗中的污泥通过排泥泵的定时开启自动打到污泥浓缩池中。
5.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征在 于：所述步骤(5)通过上述混凝气浮处理后的废水，进入到摇动床玻璃颗粒污泥 生化处理系统进行生化处理。
6.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征在 于：所述步骤(5)中生物摇动床新工艺具有以下特性：①摇动床容易附着微生物， 挂膜速度快，系统启动周期短。②在曝气或水流的作用下，摇动床处于摇动状 态，传质条件好，生物膜活性高，处理效果好。③摇动床空间结构合理，不结 团、不阻塞、不流失，无需反冲洗，运行能耗低。④摇动床自内而外可以生长 大量的微生物，能够同时发生硝化反硝化反应，因而具有同时脱碳除氮的功能。 ⑤摇动床上附着的污泥内能形成轮虫、线虫等高等微生物，形成食物连锁，污 泥发生量降低，而且沉降性好。⑥摇动床反应槽内浮游性活性污泥浓度可达到 10000mg/L以上，处理效率高。
7.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征在 于：所述步骤(5)废水在生物摇动床反应槽停留一段时间，生物摇动床反应槽中 设置曝气管路，以鼓风机为气源，可变微孔曝气器为气体扩散装置向水中充氧 搅拌，利用附着在填料上的好氧微生物吸附并分解污水中的有机污染物，净化 水质。
8.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征在 于：所述步骤(5)生物摇动床反应槽出水进入活性污泥槽，增加了活性污泥池的 MLSS，可以提高活性污泥的处理能力，进一步强化了活性污泥的处理效果。
9.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征在 于：所述步骤(6)活性污泥槽出水进入沉淀池中，脱落的生物膜在沉池槽中沉淀 分离，清水排入到放流水池。
10.根据权利要求1所述摇动床新技术处理汽车行业涂装废水工艺，其特征 在于：所述步骤(6)污泥由排泥泵定期转移到中间池中，中间槽中的污泥一部分 由污泥泵转移至污泥浓缩池中进一步浓缩后填埋处理;另一部分回流到生物摇 动床反应槽。
说明书
摇动床新技术处理汽车行业涂装废水工艺
技术领域
本发明属于污水处理工艺领域，具体涉及一种摇动床新技术处理汽车行业 涂装废水工艺，其采用混凝气浮+摇动床剥离颗粒污泥方法。
背景技术
此前有关汽车行业涂装废水处理主要采用(1)水解酸化+生物接触氧化+沉淀 +过滤的处理工艺;(2)SBR工艺;(3)脱吸附法工艺;(4)生物滤池等工艺。以上所 用的处理工艺方法均属于常见的普通的生化处理工艺。
主要存在如下问题：普通生化系统中混合液悬浮固体浓度运行稳定后最高 可达到2500-3500mg/l，只相当于摇动床剥离颗粒污泥法悬浮固体浓度的 1/4-1/5;普通生化系统对于难降解有机物的处理能力比较差;普通生化系统废 水处理的负荷低，造成占地面积比较大，对于场地有限的场所来说没有更好的 解决办法;普通生化系统抗冲击能力比较差，原水发生水质波动时，处理出水 不稳定，不能保证长期稳定的达标处理。
发明内容
本发明公开一种摇动床新技术处理汽车行业涂装废水工艺，采取混凝气浮+ 摇动床剥离颗粒污泥方法，解决汽车行业涂装废水污染物浓度高、可生化性差、 单纯的物化处理运行费用高、出水达不到排放标准的问题。

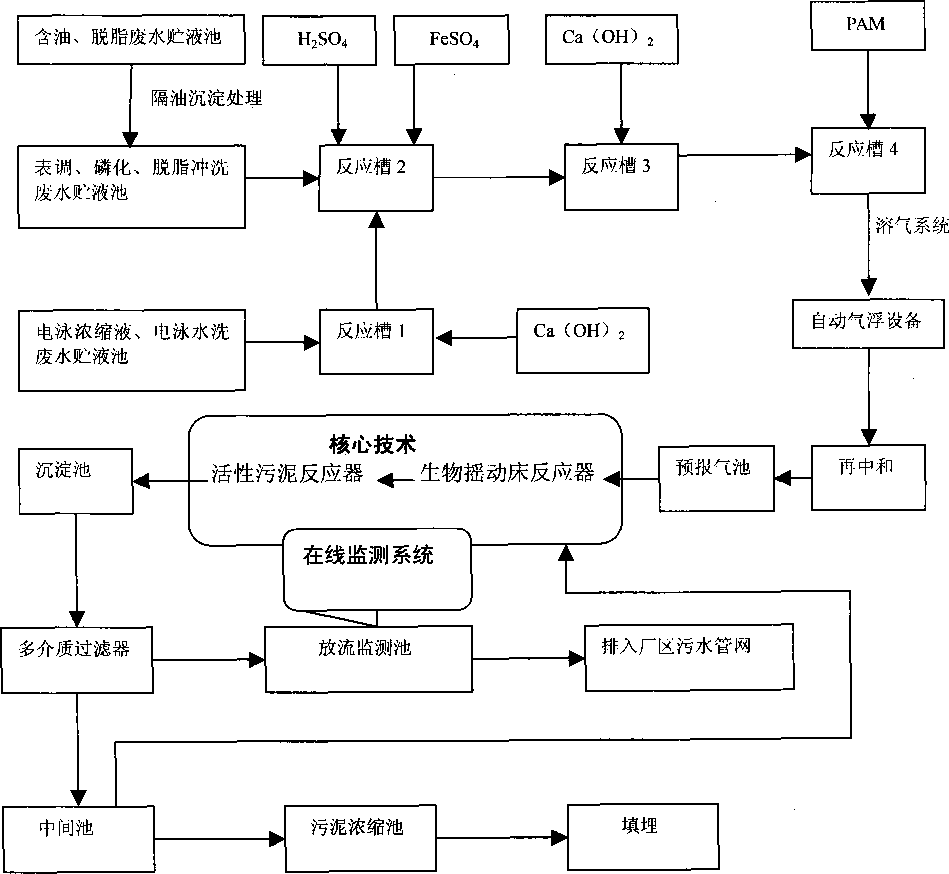

本发明采取以下工艺步骤：
(1)废水分别依据不同的性质分别存放到各自的储池中;
(2)废水被打到反应槽后投加氢氧化钙、硫酸亚铁药剂，再加入凝集剂;
(3)废水流入气浮分离槽中混凝气浮乳化油、高分子树脂的胶体脱稳、凝聚;
(4)经过混凝气浮处理的废水流入到再中槽和调整PH值;自流到预曝气水池;
(5)预曝气后的废水进入摇动床剥离颗粒污泥生化处理系统;
(6)沉淀分离，达标废水排放、污泥填埋处理。
所述步骤(1)废水依据不同的性质分别存放含油、脱脂废水贮液池、表调、 磷化、脱脂冲洗废水贮液池和电泳浓缩液、电泳水洗废水贮液池。
所述步骤(2)通过计量泵定量的投加氢氧化钙、硫酸亚铁等药剂;最后在凝 集槽中加入凝集剂。
所述步骤(3)气浮槽中上浮的悬浮物被刮泥机刮扫收集后自流到污泥浓缩池 中;气浮槽底部集泥斗中的污泥通过排泥泵的定时开启自动打到污泥浓缩池中。
所述步骤(5)通过上述混凝气浮处理后的废水，进入到摇动床玻璃颗粒污泥 生化处理系统进行生化处理。
摇动床剥离颗粒污泥处理工艺处理汽车行业涂装废水新工艺具有以下特 性：①摇动床容易附着微生物，挂膜速度快，系统启动周期短。②在曝气或水 流的作用下，摇动床处于摇动状态，传质条件好，生物膜活性高，处理效果好。 ③摇动床空间结构合理，不结团、不阻塞、不流失，无需反冲洗，运行能耗低。 ④摇动床自内而外可以生长大量的微生物，能够同时发生硝化反硝化反应，因 而具有同时脱碳除氮的功能。⑤摇动床上附着的污泥内能形成轮虫、线虫等高 等微生物，形成食物连锁，污泥发生量降低，而且沉降性好。⑥摇动床反应槽 内浮游性活性污泥浓度可达到10000mg/L以上，处理效率高。
所述步骤(5)废水在生物摇动床反应槽停留一段时间，生物摇动床反应槽中 设置曝气管路，以鼓风机为气源，可变微孔曝气器为气体扩散装置向水中充氧 搅拌，利用附着在填料上的好氧微生物吸附并分解污水中的有机污染物，净化 水质。
所述步骤(5)生物摇动床反应槽出水进入活性污泥槽，增加了活性污泥池的 MLSS，可以提高活性污泥的处理能力，进一步强化了活性污泥的处理效果。
所述步骤(6)活性污泥槽出水进入沉淀池中，脱落的生物膜在沉池槽中沉淀 分离，清水排入到放流水池。
所述步骤(6)污泥由排泥泵定期转移到中间池中，中间槽中的污泥一部分由 污泥泵转移至污泥浓缩池中进一步浓缩后填埋处理;另一部分回流到生物摇动 床反应槽。
本发明具有对于汽车行业污染物浓度高、可生化性差的涂装废水处理效果 稳定达标，可以有效的保护环境;由于摇动床新工艺处理系统的污泥负荷高， 降低了排出系统的污泥量，不但减少了污泥处理费用，而且可以保护环境;该 工艺是合理、可行、完善，处理效果稳定的工艺。
