申请日2009.04.17
公开(公告)日2010.01.13
IPC分类号A61M3/02
摘要
本实用新型涉及一种洗胃机污水阀与清水阀的联动结构，包括污水罐及其污水阀、清水罐及其单向阀，污水罐的下部固装污水阀，污水阀的上端通过管路连通污水罐，清水罐单向阀的出水口通过一中间管连接一膜片阀的进口，膜片阀的出口连接出水管;在污水阀的换向杆端部铰装一连杆，该连杆的另一端卡装在膜片阀的滑动杆的端部。本实用新型整体结构简单，设计科学合理，实现了科学地设定动作时间及延时时间，避免了在管路及换向阀内造成的交叉感染问题。
权利要求书
1、一种洗胃机污水阀与清水阀的联动结构，包括污水罐及其污 水阀、清水罐及其单向阀，污水罐的下部固装污水阀，污水阀的上端 通过管路连通污水罐，其特征在于：清水罐单向阀的出水口通过一中 间管连接一膜片阀的进口，膜片阀的出口连接出水管;在污水阀的换 向杆端部铰装一连杆，该连杆的另一端卡装在膜片阀的滑动杆的端 部。
2、根据权利要求1所述的洗胃机污水阀与清水阀的联动结构， 其特征在于：所述膜片阀固装在污水阀的侧边并同向设置。
3、根据权利要求1所述的洗胃机污水阀与清水阀的联动结构， 其特征在于：所述滑动杆的端部制有一段光轴，换向杆端部铰装的连 杆在该光轴上滑动位移，并在到达滑动杆端部时带动滑动杆轴向位移 以实现膜片阀的启闭。
4、根据权利要求1所述的洗胃机污水阀与清水阀的联动结构， 其特征在于：所述膜片阀包括锥簧、滑动杆及膜片，滑动杆通过轴向 位移驱动膜片轴向运动以截止或者开通管路。
说明书
洗胃机污水 阀与清水阀的联动结构
技术领域
本实用新型属于医疗器械领域，涉及洗胃机，尤其是一种洗胃机污 水阀与清水阀的联动结构。
背景技术
洗胃机是医院急症抢救的重要机器，它通过向胃内注入清水或药液， 再从胃内抽出进行胃内物质置换，经多次重复，达到清除胃内有毒物质的 目的。洗胃机包括清水罐、污水罐、各种管路阀门以及气动泵等构成，气 动泵为清水罐及污水罐提供正压或负压，通过压迫或者收缩皮碗实现储液 腔内液体的进出。污水罐通过换向杆实现污水的吸入储存及排放，清水罐 通过单向阀实现清水的储存及排放。现有洗胃机存在的问题是：现有洗胃 机的出胃管及进胃管为同一管路，容易在管路及换向阀内造成交叉感染， 甚至会造成医疗事故。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种结构合理、设 计科学、可有效避免交叉感染的洗胃机污水阀与清水阀的联动结构。
本实用新型的目的是这样实现的：

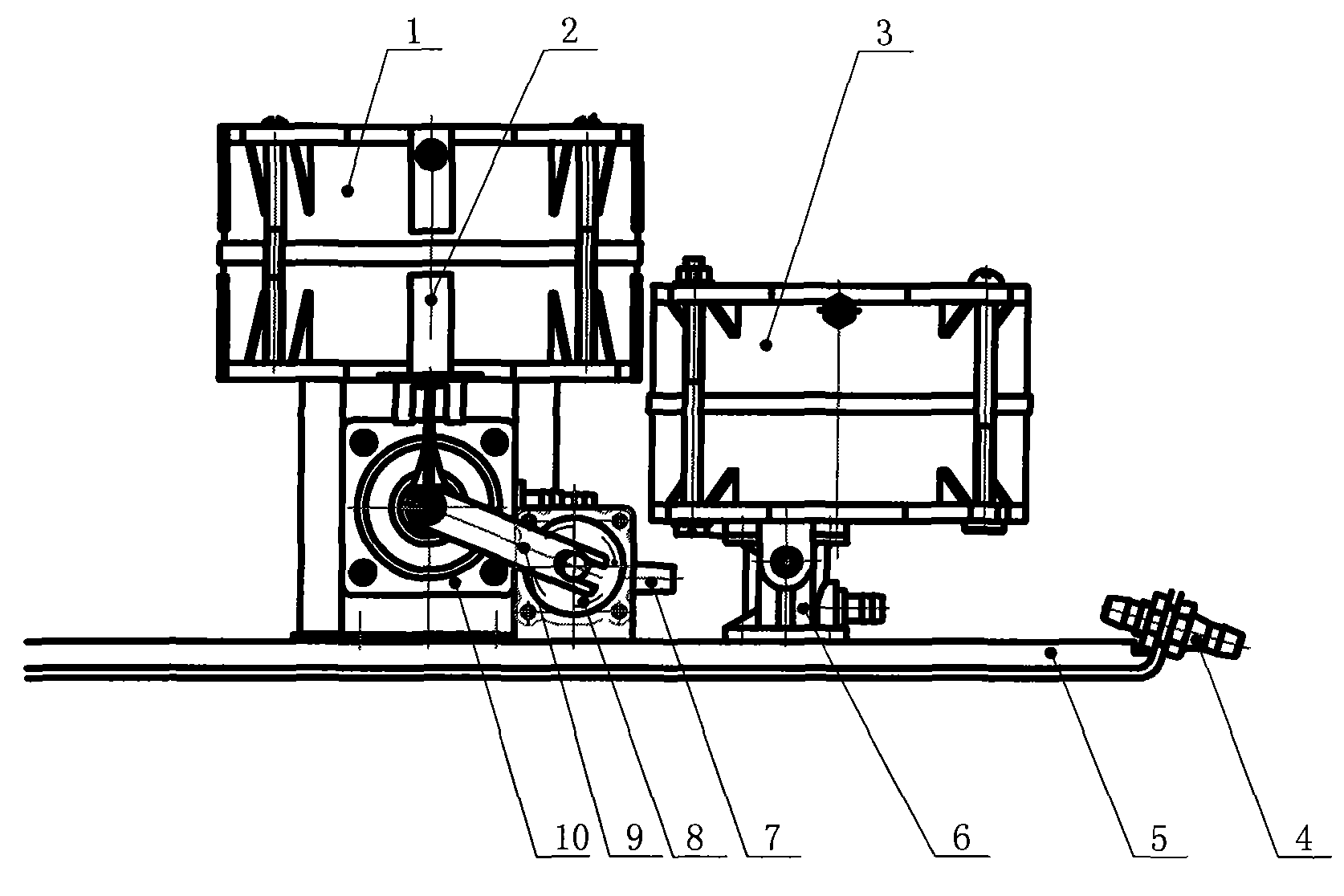

一种洗胃机污水阀与清水阀的联动结构，包括污水罐及其污水阀、清 水罐及其单向阀，污水罐的下部固装污水阀，污水阀的上端通过管路连通 污水罐，其中清水罐单向阀的出水口通过一中间管连接一膜片阀的进口， 膜片阀的出口连接出水管;在污水阀的换向杆端部铰装一连杆，该连杆的 另一端卡装在膜片阀的滑动杆的端部。
而且，所述膜片阀固装在污水阀的侧边并同向设置。
而且，所述滑动杆的端部制有一段光轴，换向杆端部铰装的连杆在该 光轴上滑动位移，并在到达滑动杆端部时带动滑动杆轴向位移以实现膜片 阀的启闭。
而且，所述膜片阀包括锥簧、滑动杆及膜片，滑动杆通过轴向位移驱 动膜片轴向运动以截止或者开通管路。
本实用新型的优点和积极效果是：
1、本联动结构增加了一膜片阀以隔绝出胃管及进胃管，有效避免了 在管路及换向阀内所产生的交叉感染问题。
2、本联动结构利用原污水罐换向杆的轴向位移动作，将换向杆与膜 片阀通过连杆实现延时联动，可实现科学地设定动作时间及延时时间，且 结构紧凑，设计合理。
3、本实用新型整体结构简单，设计科学合理，实现了科学地设定动 作时间及延时时间，避免了在管路及换向阀内造成的交叉感染问题。
