摘要
本实用新型是一种适于含固体颗粒及污油污水介质的泵用机械密封装置，包括泵盖(12)，安装于泵盖(12)内的轴套(13)，安装于轴套(13)上的动环组件(7)和静环组件(8)，与轴套(13)传动连接的弹簧盒(3)，其特征在于：弹簧盒(3)内安装单弹簧(4);动环组件(7)与轴套(13)间安装有V形圈(11);静环组件(8)的外端还设有用于与泵盖(12)之间密封的静环密封圈(10)。大尺寸单弹簧结构对腐蚀不敏感，使用寿命长，V形圈和静环密封圈可防止密封腔内液体泄漏，密封效果更好。
权利要求书
1、一种适于含固体颗粒及污油污水介质的泵用机械密封装置，包括泵盖 (12)，安装于泵盖(12)内的轴套(13)，安装于轴套(13)上的动环组件(7) 和静环组件(8)，与轴套(13)传动连接的弹簧盒(3)，其特征在于：弹簧盒 (3)内安装单弹簧(4);动环组件(7)与轴套(13)间安装有V形圈(11); 静环组件(8)的外端还设有用于与泵盖(12)之间密封的静环密封圈(10)。
说明书
适于含固体颗粒及污油污水 介质的泵用机械密封装置
技术领域
本实用新型涉及一种泵用机械密封装置，具体地说是一种适于含固体颗粒 及污油污水介质的泵用机械密封装置。
背景技术
机械密封是靠弹性部件(如弹簧)和密封介质的压力在旋转的动环和静环 的接触表面(端面)上产生适应性的压紧力，使这两个端面紧密贴合，端面间 维持一层极薄的液体膜而达到密封的目的。传统的化工泵机械密封装置由于轴 套与动环组件，静环与泵盖之间不能紧密贴合仍然存在缝隙，使得液体介质外 泄而影响密封效果，密封稳定性差;而且这种装置大多采用数根小弹簧压紧端 面的形式，弹簧易被化工液体腐蚀而出现阻塞和粘连造成弹簧失效，影响密封 效果和使用寿命。
实用新型内容
本实用新型所要解决的技术问题是，提供适于一种含固体颗粒及污油污水 介质的泵用机械密封装置，采用大尺寸单弹簧并通过在装置的各部件的连接处 设置密封圈和V形圈，达到更好的密封效果，以克服现有机械密封装置的不足。
为了解决这一技术问题，本实用新型采用了以下技术方案：

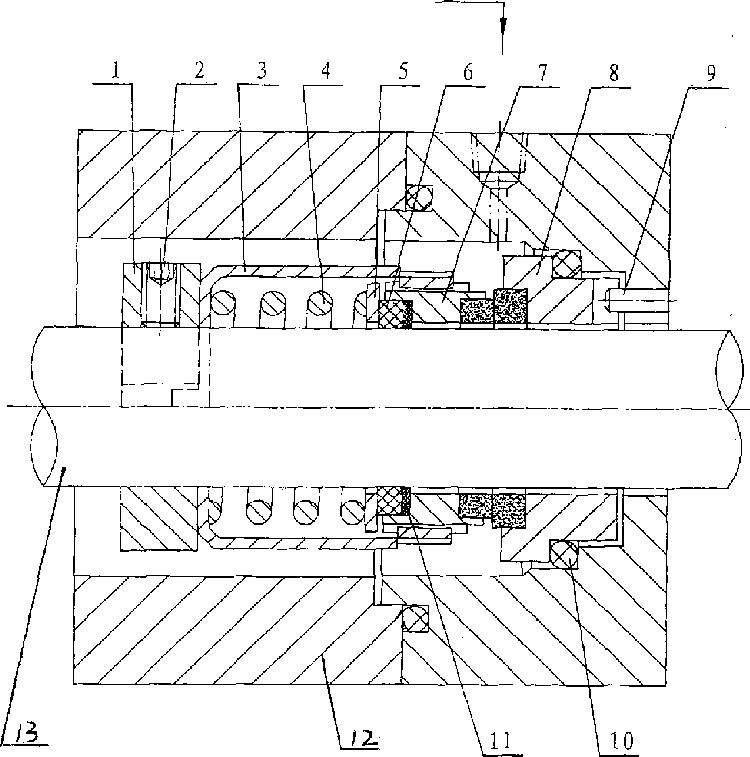

适于含固体颗粒及污油污水介质的泵用机械密封装置，包括泵盖，安装于 泵盖内的轴套，安装于轴套上的动环组件和静环组件，与轴套传动连接的弹簧 盒，其特征在于：弹簧盒内安装单弹簧;动环组件与轴套间安装有V形圈;静 环组件的外端还设有用于与泵盖之间密封的静环密封圈。
本实用新型的积极效果是：
(1)、单弹簧结构简单，大尺寸线径及大节距使弹簧对腐蚀不敏感，并能 防止杂质的阻塞及粘滞，保证在恶劣的环境中端面可靠而紧密的贴合，更适用 于液体介质是化工原料或工业废水的密封结构。
(2)、V形圈和静环密封圈可防止密封腔内液体泄漏，密封效果更好。
