申请日2009.04.23
公开(公告)日2010.08.04
IPC分类号G01N27/30
摘要

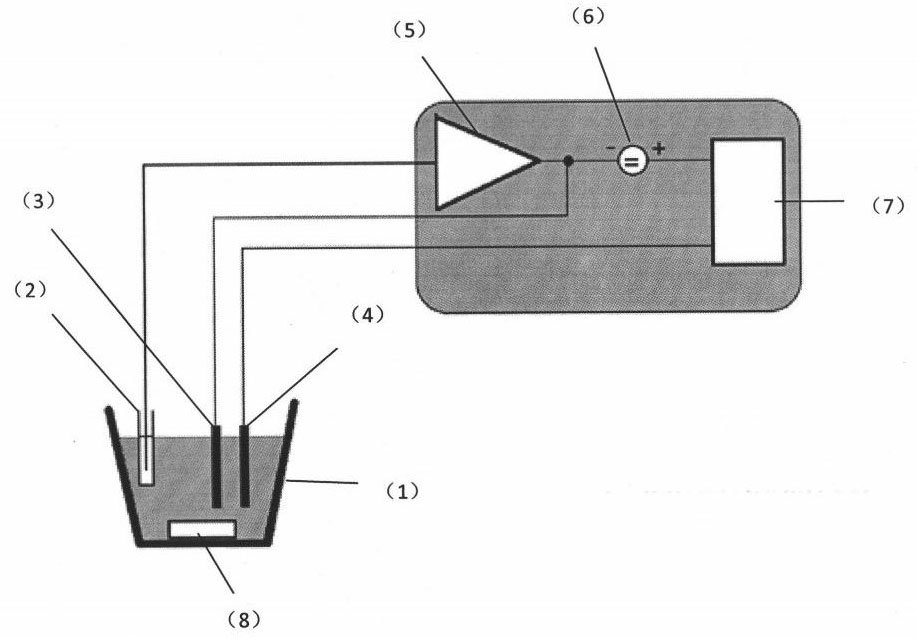

本发明涉及的是一种根据污水中电流变化来检测污水COD指标的一种方法,主要应用在环保检测仪器上。该发明主要由八部分组成:电解池(1)、参比电极(2)、测量电极(3)、氧化电极(4)、参比电极转换器(5)、稳压源(6)、电流放大器(7)、搅拌器(8)。工作流程为参比电极、测量电极和氧化电极完成最基本的工作,首先氧化电极(4)对被测溶液进行氧化产生羟基自由基(OH),测量电极(3)检测被测溶液的电流,反算出导电率来,这样跟COD值相对应,参比电极(2)提供回路。电解池(1)是作为实现测量的容器,被测溶液存储其中通过搅拌器(8)搅拌均匀,参比电极转换器(5)、稳压源(6)和电流放大器(7)组成给三个电极提供电的回路,保证三个电极的正常工作。
权利要求书
1.一种污水 COD值的一种简便测量方法,其特征在于所述的测量方法包括以下步骤:
①首先氧化电极(4)对被测溶液进行氧化产生羟基自由基(OH)
②其次测量电极(3)检测被测溶液的电流
③再次参比电极(2)提供回路,反算出导电率来,这样跟COD值相对应。
2.根据权利要求1所述的测量方法,其特征在于具有参比电极(2)、测量电极(3)和氧化电极(4)三个电极。
3.根据权利要求1所述的测量方法,其特征在于具有电解池(1)和搅拌器(8),实现溶液的存储和保证溶液的搅拌均匀,电解池(1)的材料可以是金属、非金属或玻璃等材料。
说明书
污水排放连续监测系统三电极法
所属技术领域
本发明专利是一种根据污水中电流变化来检测污水COD指标的一种方法,应用在环保检测仪器上。
背景技术
目前,国内COD在线自动监测仪的主要技术原理是重铬酸钾法。
传统的CODcr测量方法繁琐复杂,要使用多种化学试剂,其中有硫酸、重铬酸钾、硫酸汞等危险、有害的化学物质,单次测量时间长,不能有效的满足实施监测的要求。
发明内容
为了克服传统的CODcr带来的问题,采用三电极来实现羟基自由基氧化方法,达到检测COD的目的。
由于羟基自由基(OH)是一种具有很高氧化还原电位的强氧化剂,它的氧化能力极强,即使是很难被氧化的有机物也能被它完全氧化,而且反应速度快,几分钟内便可得到测量结果,非常适合于在线快速测量。
监测仪仅使用少量低浓度的硫酸钠溶液和葡萄糖溶液,不使用危险、有害的化学试剂,无二次污染;
