申请日2009.07.14
公开(公告)日2010.04.07
IPC分类号C02F3/10; C02F3/34; C02F3/28
摘要
本实用新型公开了一种污水净化处理生物膜带悬挂固定梯架装置，由生物膜带、横杆、垂绳、坠重和悬挂杆组成。生物膜带的顶部和两侧分别设有套筒，生物膜带顶部套筒穿有硬质的横杆。生物膜带的两侧套筒穿有垂绳，使各幅生物膜带上下连接。垂绳的顶部与悬挂杆连接，垂绳的下部连接坠重。悬挂杆安装在污水处理池的顶部。本实用新型适用于新建或改造污水处理厂的厌氧池、缺氧池和曝气池应用于污水处理，成倍增加系统内微生物的生物量，污染物去除能力高，对氮的去除尤其明显，净化水质效果好，提高系统的处理效率，降低系统能耗，同时，可以大大减少系统的污泥产量，节省污泥处理成本。
权利要求书

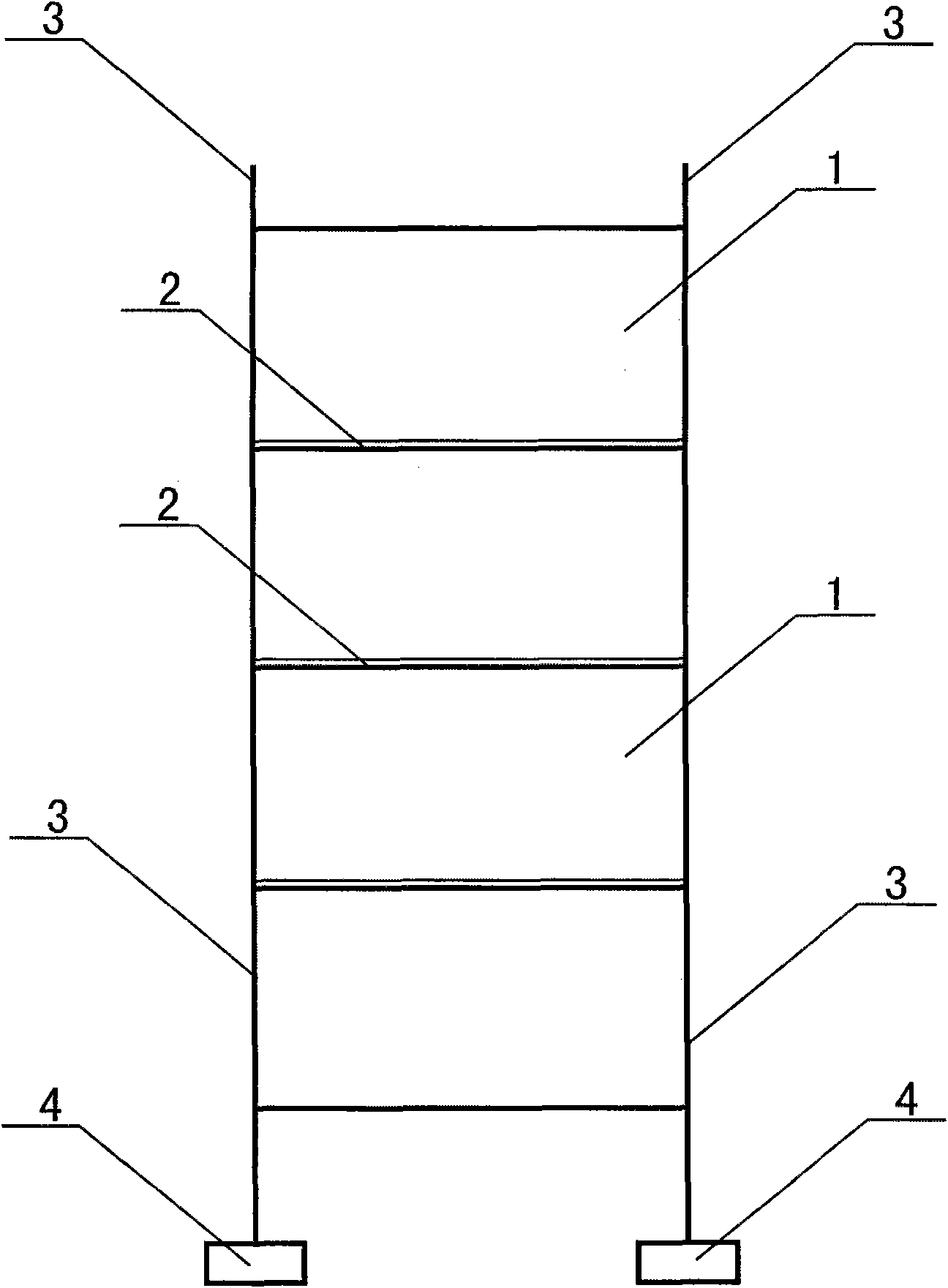

1.污水净化处理生物膜带悬挂固定梯架装置，其特征是：污水净化处理生物膜带悬挂固定梯架装置由生物膜带(1)、横杆(2)、垂绳(3)、坠重(4)和悬挂杆(5)组成，生物膜带(1)的顶部和两侧分别设有套筒，生物膜带(1)顶部套筒穿有硬质的横杆(2)，生物膜带(1)的两侧套筒穿有垂绳(3)，垂绳(3)的顶部与悬挂杆(5)连接，垂绳(3)的下部连接坠重(4)。
说明书
污水净化处理生物膜带悬挂固定梯架装置
技术领域
本实用新型涉及污水净化处理生物膜带装置，特别是一种污水净化处理生物膜带悬挂固定梯架装置。
背景技术
生物膜法是与活性污泥法并列的一类污水生物处理技术，其中“生物接触氧化法”作为生物膜法的重要类别，比较广泛地应用于城市生活污水及工业废水的处理。接触氧化生物反应池的典型构造是：在反应池池体中安装填料支架，并在支架上密集悬挂绳状、环状及其他形状的填料，作为微生物的生长载体，填料层下面安装曝气器，为微生物的生长代谢提供溶解氧。上述的污水处理用接触氧化生物反应池的其缺点是：填料的比表面积小，不利于微生物群落的发展，污水处理效率较低;填料脱膜性能差，死亡的微生物无法脱落导致载体效率下降或失效，甚至会导致填料支架倒塌;填料占用空间大，减少了处理池的实际容积，缩减了污水在处理池中的停留时间，也不利于增加填料用量;填料安装、拆卸复杂，不利于系统的检修。
发明内容
本实用新型针对上述的缺点，研制出一种污水净化处理生物膜带悬挂固定梯架装置。多幅生物膜带悬挂固定在绳索和横杆制成的梯架上，使生物膜带稳定在水中不漂浮摇动，有利于微生物群落的培殖。本装置结构简单、成本低，适宜安装在各种结构的污水处理池中，净化水质效果显著。
本实用新型的目的是这样实现的：
污水净化处理生物膜带悬挂固定梯架装置由生物膜带、横杆、垂绳、坠重和悬挂杆组成。生物膜带为方形平面编织物，生物膜带的长度为1～5米，高度为0.5～2米。生物膜带采用涤纶、维纶、尼龙等纤维制成无纺布或织造布材料，通过紧密的编织结构形成极大的比表面积，为微生物的生长、繁殖提供巨大空间，从而发展出生物量巨大、物种丰富的微生物群落。生物膜带1采用平面结构，有利于微生物与水流、气流接触，使死亡的微生物容易脱落，此外死亡微生物也可以被生物膜带上的其它微生物分解。生物膜带中间可切割出缝隙或窗孔，方便控制水流。生物膜带的顶部和两侧分别设有套筒。生物膜带顶部套筒穿有硬质的横杆，以保持每幅生物膜带平整、稳定。生物膜带的两侧套筒穿有垂绳，使各幅生物膜带上下连接。垂绳的长度为2～8米。垂绳的顶部通过挂钩或绳结等方式与悬挂杆连接，垂绳的下部连接坠重，以保持生物膜带稳定，不被水流冲起。坠重可以悬空或放置处理池底部。生物膜带垂直设置在悬挂杆的下部。悬挂杆可以采用钢铁材料，也可以套浮筒的绳索。悬挂杆安装在污水处理池的顶部，间距为0.2～5米。悬挂杆上可安装多排生物膜带，相邻两排生物膜带之间的距离为0.2～5米。根据需要，本实用新型可以平行排列、纵横排列或交错排列、组合，设置在污水处理厂的厌氧池、缺氧池、曝气池和沉淀池中。由于生物膜带悬挂固定在梯架上，生物膜带不被水流或曝气气流冲起，使生物膜带稳定在水中不飘浮摇动，有利于微生物群落的培殖，污染物去除能力高，净化水质效果好，污水处理能耗低。
本实用新型适用于新建或改造污水处理厂的厌氧池、缺氧池和曝气池应用于污水处理，成倍增加系统内微生物的生物量，提高系统的处理效率，降低系统能耗，对氮的去除尤其明显。同时，可以大大减少系统的污泥产量，节省污泥处理成本。应用本装置进行污水处理厂的改造，安装方便，无需停产，快速实现污水处理厂的水量、水质升级。
