申请日2009.07.17
公开(公告)日2010.05.12
IPC分类号C02F11/04; C02F1/00
摘要
一种地埋式生活污水处理池，其圆筒形池体由上、下两个边缘带法兰的半筒形壳体经法兰连接而成，半筒形壳体内壁上平行设置环向加强肋，加强肋中设置增强筋，两个半筒形壳体的法兰间安装经向拉杆。半筒形壳体由纤维增强塑料或纤维增强水泥制作，增强筋和经向拉杆由连续纤维增强塑料制作。池体上或池体内可以设置进水管、出水管、检查孔、隔板、填料，用作化粪池、生活污水处理池等。本实用新型具有池体刚度高、使用寿命长、制造成本低、运输费用省等特点。
权利要求书
1.一种地埋式生活污水处理池，其特征在于：圆筒形池体由上、下两个边缘带法兰的半筒形壳体经法兰连接而成，半筒形壳体内壁上平行设置环向加强肋，环向加强肋中设置增强筋，两个半筒形壳体的法兰间安装经向拉杆。
2.根据权利要求所述的地埋式生活污水处理池，其特征在于：半筒形壳体由纤维增强塑料或纤维增强水泥制作。
3.根据权利要求1所述的地埋式生活污水处理池，其特征在于：增强筋和经向拉杆由连续纤维增强塑料制作。
说明书
一种地埋式生活污水处理池
技术领域
本实用新型地埋式生活污水处理池涉及生活污水处理领域，尤其是容器型生活污水处理系统。
背景技术
不管是城镇还是农村，生活污水首先进入生活生活污水处理池，一般称化粪池。目前，城镇生活生活污水处理池主要是在现场制作砖砌化粪池和钢筋混凝土化粪池，无法避免由于渗漏而带来的对地下水源的污染问题。对此，人们开发了玻璃钢化粪池，工厂化生产，对防渗漏、提高施工效率等都取得了一定的效果，已逐步被人们认识并接受。但这种化粪池无论是整体式还是组合式，都存在一些问题。第一是玻璃钢池体为了省料，池体设计成薄壁加肋结构，其肋中设置金属方钢，然后用玻璃钢包敷。由于长期浸泡在污水中，其池体内的金属属方钢会慢慢锈蚀，降低池体强度，甚至出现垮塌。第二是加强肋的制造方法繁锁而且费工，化粪池制造成本高。第三是整体化粪池运输时池体所占空间大，运输成本高。
发明内容
本实用新型的目的在于提供一种池体刚度高、无任何金属、使用寿命长、制造成本低、运输成本省的地埋式生活污水处理池。
本实用新型是通过以下措施来实现的：

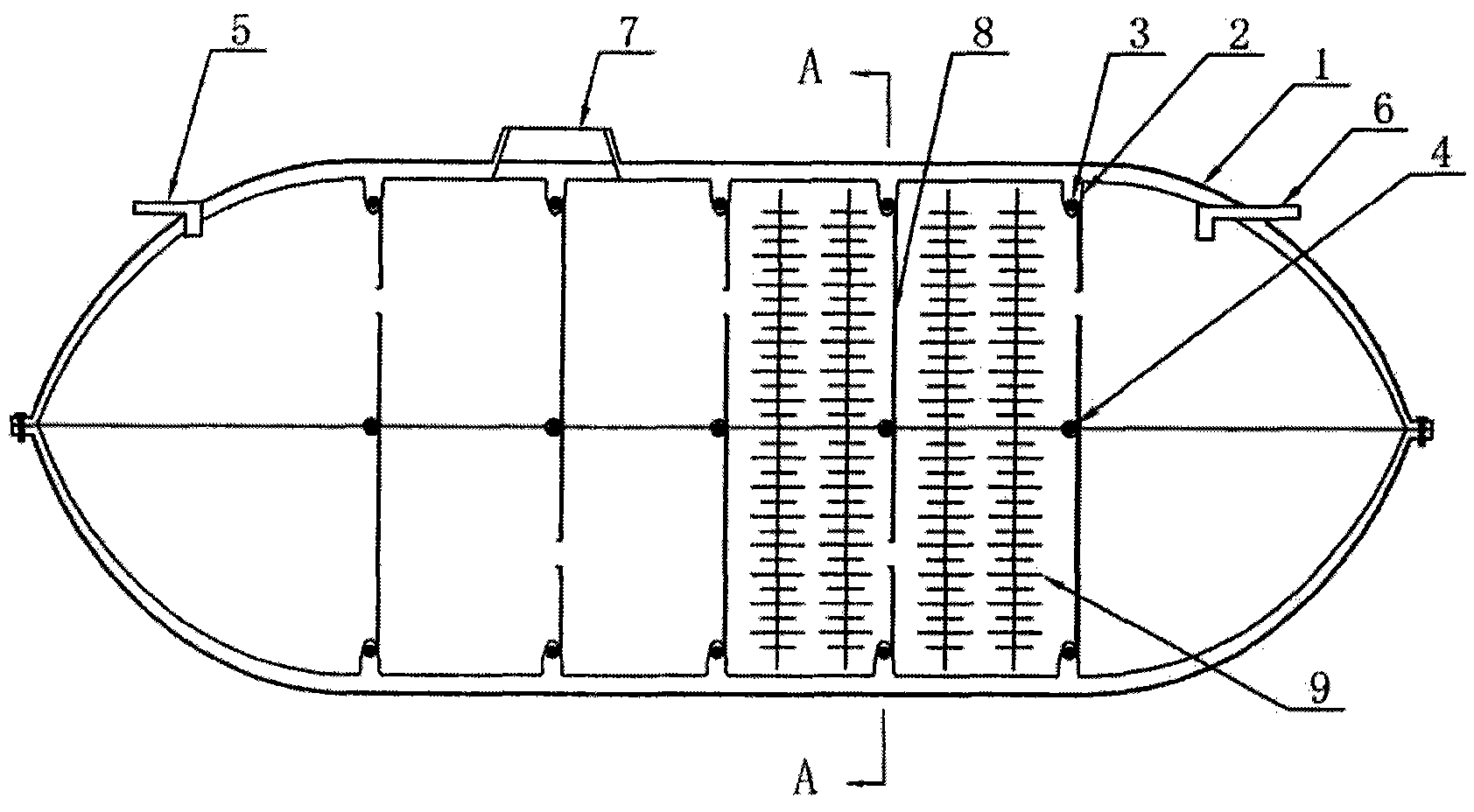

本实用新型的地埋式生活污水处理池，圆筒形池体由上、下两个边缘带法兰的半筒形壳体经法兰连接而成，半筒形壳体内平行设置环向加强肋，加强肋中设置增强筋，两个半筒形壳体的法兰间安装经向拉杆。
本实用新型的地埋式生活污水处理池，其半筒形壳体由纤维增强塑料或纤维增强水泥制作，增强筋和经向拉杆由连续纤维增强塑料制作。
积极效果
本实用新型通过上述措施，具有如下积极效果：
1、不含任何金属，使用寿命长，解决了以往化粪池、生活污水处理池等因含金属而存在的锈蚀隐患。
2、加强肋与池体一次成形，整体性能好，制造快捷，制造成本低。
3、产品的刚度高，抗变形能力强，地埋后承载能力高。
4、产品可以叠装，产品的运输成本大幅降低。
5、现场安装简单，操作方便。
