申请日2009.03.20
公开(公告)日2010.04.28
IPC分类号E03D11/11; E03D1/00; E03C1/12
摘要
本实用新型涉及一种家庭清洁用具，具体说是一种污水利用自动节水马桶。包括便盆以及通过管道连接到便盆的水箱，其特征在于：水箱上设置有水平进水管，该水平进水管与分流三通管连接，分流三通管自上而下依次设置有进水口、分流口、出水口，在分流三通管的内腔中设置有纵向分布的隔板，隔板的上端高于分流口、低于进水口，隔板连接到位于分流口、出水口之间的内壁上，分流三通管的进水口连接到水盆的排水口，出水口与排污管连接，分流口与水平进水管连接。本实用新型将水盆中使用后的生活中水引导到马桶的水箱加以利用，能够节约宝贵的清洁水资源，中水水箱满了以后还可以自动溢流，无需额外的手动操作。
权利要求书

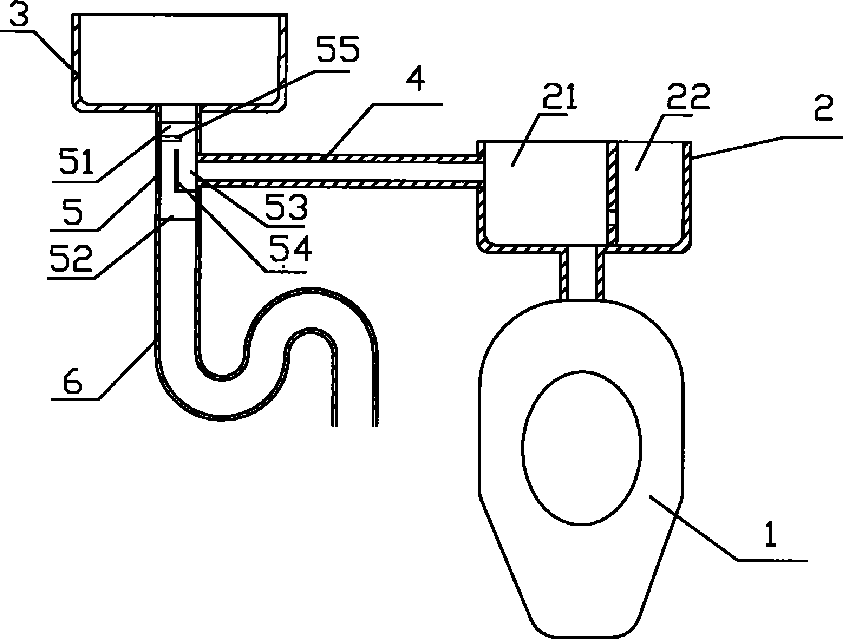

1.污水利用自动节水马桶，包括便盆(1)以及通过管道连接到便盆(1)的水箱(2)，其特征在于：水箱(2)上设置有水平进水管(4)，该水平进水管(4)与分流三通管(5)连接，分流三通管(5)自上而下依次设置有进水口(51)、分流口(53)、出水口(52)，在分流三通管(5)的内腔中设置有纵向分布的隔板(54)，隔板(54)的上端高于分流口(53)、低于进水口(51)，隔板(54)连接到位于分流口(53)、出水口(52)之间的内壁上，分流三通管(5)的进水口(51)连接到水盆的排水口，出水口(52)与排污管连接，分流口(53)与水平进水管(4)连接。
2.根据权利要求1所述的污水利用自动节水马桶，其特征在于：所述水箱(2)包括与水平进水管(4)连接的中水水箱(21)以及与自来水管道连接的自来水水箱(22)。
3.根据权利要求1或2所述的污水利用自动节水马桶，其特征在于：在分流三通管(5)的内腔中、隔板(54)的上方设置有挡板(55)，该挡板(55)与分流三通管(5)的一侧内壁固定连接，挡板(55)与分流三通管(5)带有分流口(53)的另一侧内壁之间带有间隙。
说明书
污水利用自动节水马桶
技术领域
本实用新型涉及一种家庭清洁用具，具体说是一种污水利用自动节水马桶。
背景技术
马桶是居民日常生活中的用水大户，由于不能按水质供水，一方面大量的清洁水源用来冲马桶，造成不必要的浪费;另一方面，日常生活中洗衣服、洗脸后的中水由于不能回收利用，被白白浪费了。如果能采用中水冲马桶将节约大量的清洁水资源，但现有的中水利用装置不是结构复杂，就是使用烦琐，实用价值不大。有些利用中水的冲厕装置需要专门的切换阀门，在中水和自来水之间切换。这样实际使用的时候很繁琐，使用性差。
发明内容
本实用新型的目的是提供一种使用方便、节约清洁水资源、可利用中水冲马桶、无需手动切换水源的的污水利用自动节水马桶。
为达到上述目的，本实用新型采用如下的技术方案：
本实用新型所述的污水利用自动节水马桶，包括便盆以及通过管道连接到便盆的水箱，其特征在于：水箱上设置有水平进水管，该的水平进水管与分流三通管连接，分流三通管自上而下依次设置有进水口、分流口、出水口，在分流三通管的内腔中设置有纵向分布的隔板，隔板的上端高于分流口、低于进水口，隔板连接到位于分流口、出水口之间的内壁上，分流三通管的进水口连接到水盆的排水口，出水口与排污管连接，分流口与水平进水管连接。
所述水箱包括与水平进水管连接的中水水箱以及与自来水管道连接的自来水水箱。
在分流三通管的内腔中、隔板的上方设置有挡板，该挡板与分流三通管的一侧内壁固定连接，挡板与分流三通管带有分流口的另一侧内壁之间带有间隙。
本实用新型将水盆中使用后的生活中水引导到马桶的水箱加以利用，结构简单、使用方便，能够节约宝贵的清洁水资源，中水水箱满了以后还可以自动溢流，无需额外的手动操作，当中水水箱无水的时候还可以自动开启自来水水箱，实现全自动水源切换。
