申请日2009.07.24
公开(公告)日2010.03.24
IPC分类号C02F9/04; B03C1/00; C02F1/52; C02F1/24; C02F1/72
摘要
本实用新型提供的地下水处理一体机包括曝气池、混合反应池，磁盘分离器，精细过滤器以及铁粉回收磁鼓。曝气池、混合反应池和磁盘分离器依次连为一体，精细过滤器连接于磁盘分离器后，铁粉回收磁鼓位于磁盘分离器一侧。通过曝气先将二价铁氧化成三价铁析出物并除油，然后利用混凝反应将析出物、原水中的悬浮物等、加入的铁粉等絮凝形成磁性絮体，其后通过磁分离磁盘将其分离，使废水得到初步净化，最后通过精密过滤器处理得到生活以及生产用回注水。铁粉通过铁粉回收磁鼓进行回收。本实用新型具有抗负荷的冲击能力强，处理效果好，可长期稳定运行，出水水质好，占地小，可实现野外工作环境的撬装处理等优点。
权利要求书
1、一种地下水处理一体机，该一体机包括曝气池(1)、混合反应池(4)，磁盘分 离器(6)，精细过滤器(12)以及铁粉回收磁鼓(13)，曝气池(1)、混合反应池(4) 和磁盘分离器(6)依次连为一体，精细过滤器(12)与磁盘分离器(6)相连，铁粉 回收磁鼓(13)位于磁盘分离器(6)一侧。
2、根据权利要求1所述的地下水处理一体机，该一体机的铁粉回收磁鼓(13)的 磁场强度为3000Gs-6000Gs，且与混合反应池(4)之间设置有铁粉回流管(14)。
3、根据权利要求1或2所述的地下水处理一体机，该一体机的磁盘分离器(6) 的磁场强度为1500Gs～4000Gs。
4、根据权利要求1或2所述的地下水处理一体机，该一体机的磁盘分离器(6) 是通过安放于磁盘分离器后水箱(8)中的潜水泵(10)和出水管(11)与精细过滤器 (12)相连。
5、根据权利要求3所述的地下水处理一体机，该一体机的磁盘分离器(6)是通 过安放于磁盘分离器后水箱(8)中的潜水泵(10)和出水管(11)与精细过滤器(12) 相连。
6、根据权利要求1或2所述的地下水处理一体机，该一体机的曝气池(1)内设 置有一溢流板(3)，该溢流板(3)位于混合反应池(4)一侧，并与曝气池(1)一侧 壁面构成溢流口。
7、根据权利要求3所述的地下水处理一体机，该一体机的曝气池(1)内设置有 一溢流板(3)，该溢流板(3)位于混合反应池(4)一侧，并与曝气池(1)一侧壁面 构成溢流口。
8、根据权利要求5所述的地下水处理一体机，该一体机的曝气池(1)内设置有 一溢流板(3)，该溢流板(3)位于混合反应池(4)一侧，并与曝气池(1)一侧壁面 构成溢流口。
说明书
地下水处理一体机
技术领域
本实用新型属于废水处理装置技术领域，特别涉及一种用于地下水处理的一体化 设备。
背景技术
蕴藏在地下的水体是人类社会宝贵的水资源，其不仅可用作生产用水，也可用作生 活用水。但是随着人类生活和生产活动的日益频繁，造成的地下水的化学成分、物理 性质和生物学特性发生改变而使其质量下降的污染也越来越严重。
地下水中的污染物主要有铁、锰、悬浮物、细菌等。常规处理工艺一般是一级曝气 除铁除锰、二级滤池过滤悬浮物、三级消毒杀菌工艺。在工业上，通常采用除铁除锰 过滤器，二级精细过滤器，或者采用锰砂除铁-精细过滤-中空过滤三级工艺。但不 管哪种工艺，只要长期运行，过滤装置都会因为三价铁的沉积，造成水中悬浮物和铁 含量增高，无法达到生活用水及其一些工业用水的要求。
另外，对于油田区域内还含有油的深层地下水，除了将地下水处理后用于生活目 的外，还用于油田回注。如果按上述的已有工艺进行处理的话，设备刚开始运行时， 一般都能达到要求。但是，时间一长，就会出现上述一些问题。也就是说，用常规工 艺处理地下水，很难保证长期有效达标。
除此之外，适用于已有工艺的装置都未组装为一体，因此不适宜于野外工作环境 的撬装处理。
发明内容
针对上述地下水水处理技术存在的不足，本实用新型的目的是提供一种地下水处 理一体机。
本实用新型提供地下水处理一体机包括曝气池、混合反应池，磁盘分离器，精细 过滤器以及铁粉回收磁鼓，曝气池、混合反应池、磁盘分离器依次连为一体，精细过 滤器与磁盘分离器相连，铁粉回收磁鼓位于磁盘分离器一侧。
本实用新型提供的一体机中的铁粉回收磁鼓是根据专利申请号200810045868.8 公开的“用于水处理过程中的磁粉回收及投加方法”所制备的，其磁鼓的磁场强度设 定为3000Gs-6000Gs，且与混合反应池之间设置有铁粉回流管，以节约成本，解决“磁 絮凝”现象。
本实用新型提供的一体机中的磁盘分离器是已经成熟的工业化设备，具体可为专 利号分别为00244558.1、200420061121.9和200820140406.X的“刮轮式稀土磁盘分 离净化设备”、“稀土磁环分离净化废水装置”和“浸没式稀土磁环分离净化废水装置”， 但要求其中磁盘的磁场强度为1500Gs～4000Gs。
在处理含有油的深层地下水时，本实用新型提供的一体机的曝气池内设置有一溢 流板，该溢流板位于混合反应池一侧，并与曝气池一侧壁面构成溢流口，以使所含的 油经曝气上浮分离、排出，又不会进入混合反应池。

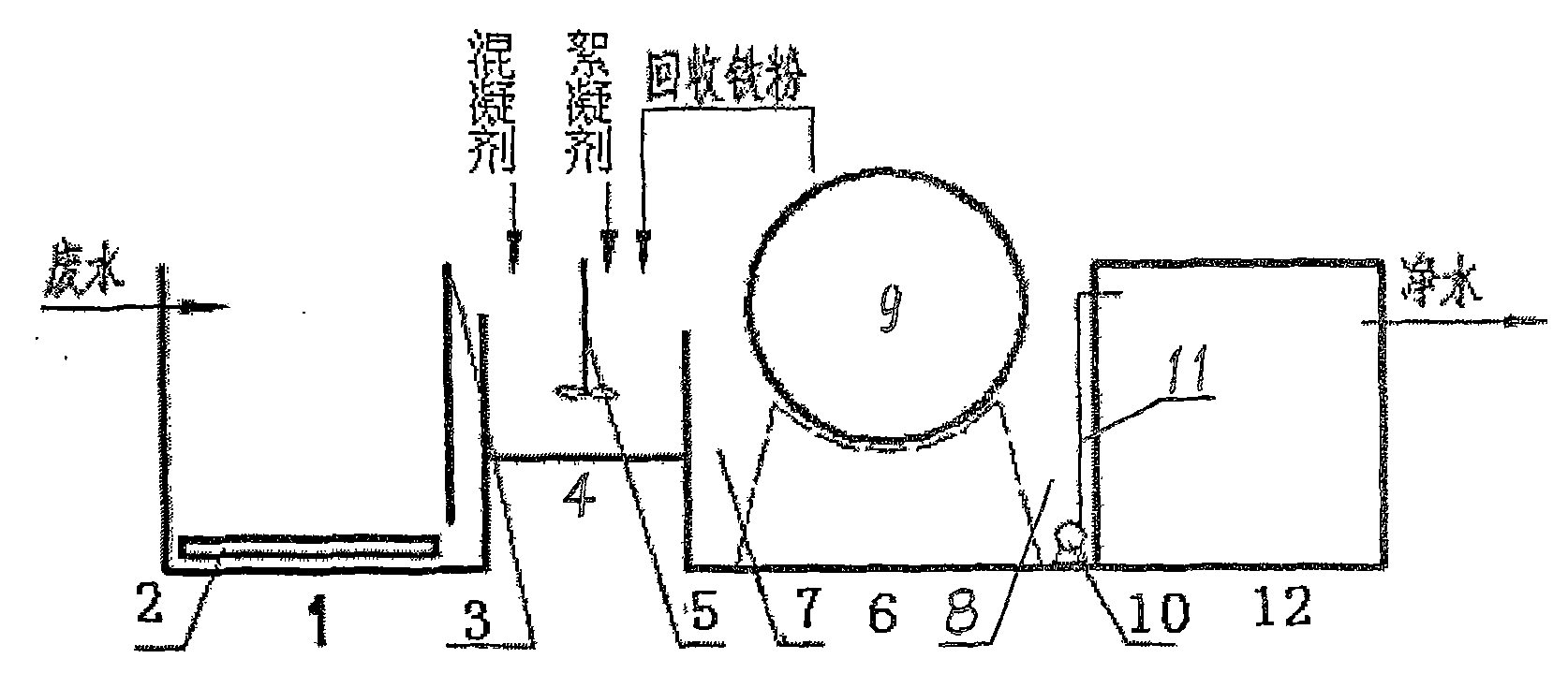

本实用新型提供的地下水处理一体机在实现地下水处理用于生活和油田回注水的 过程是这样实现的：地下水原水(废水)首先进入曝气池，水中的二价铁经池中的曝 气被氧化成三氧化二铁析出物，同时水中含有的极少量油(为油田地下水时)经曝气 上浮分离、排出;接着，含氧化铁、其他悬浮物的水通过溢流口进入混合反应池，在 搅拌器的搅拌作用下，投入的混凝剂、絮凝剂和铁粉与水中的氧化铁、其他悬浮物发 生絮凝反应，生成磁性絮体;当含有磁性絮体的水溢流入磁盘分离器中，通过磁盘， 磁性絮体从水中分离出来，由铁粉回收磁鼓处理后，其中的铁粉被重新计量加入到混 合反应池，非磁性杂质外排;经磁盘分离器处理后的废水再由泵送至精细过滤器过滤 处理，得到净水。该净水经消毒、杀菌后即可用于生活用水以及用于油田回注。
本实用新型具有以下优点：
1、由于本实用新型可通过设置的混合反应池的药剂絮凝，磁盘分离器将地下水中 的铁、锰和悬浮物在进入过滤装置前除去，因而设备的抗负荷的冲击能力强，处理效 果好，可长期稳定运行，出水水质好。
2、由于本实用新型将各处理部分组装为了一体，因而占地小，可实现野外工作环 境的撬装处理。
3、由于本实用新型设置的铁粉回收磁鼓能够将絮凝物中的分离回收，重复再利用， 因而其运行成本低。
4、本实用新型提供的一体化机可替代现有的传统多级过滤装置以及曝气加滤池等 工艺装置。
