申请日2009.05.25
公开(公告)日2010.08.04
IPC分类号C02F3/28; C02F9/14; C02F3/32
摘要
本实用新型公开了一种污水土壤净化处理和臭气溢出防止装置，旨在解决现有技术中的污水槽处理效率低，及槽内浮渣硬化结壳以及污水槽臭气溢出的现象，缩小处理污水的占地面积，降低整个污水处理的运营成本。它包括污水槽和位于其上面的顶盖，其特征是：所述的顶盖上设有至少一个与污水污水槽相通的连通孔;另外还包括：一储土槽，该储土槽位于顶盖的上方，在其两个侧壁上分别设有一直角形的弯管，弯管的下端穿过顶盖下伸至污水槽中，其中一个为污水输入管，另一个为处理水排出管;在储土槽中堆积有土壤;可防止土壤掉入污水槽中的透水性铺垫，它铺设在储土槽的底部。本装置可用于城乡的污水净化处理。
权利要求书
1.一种污水净化土壤处理及污水臭气溢出防止装置，包括污水槽和位于其上面的顶盖，其特征是：
所述的顶盖上设有至少一个与污水槽相通的连通孔;另外还包括：

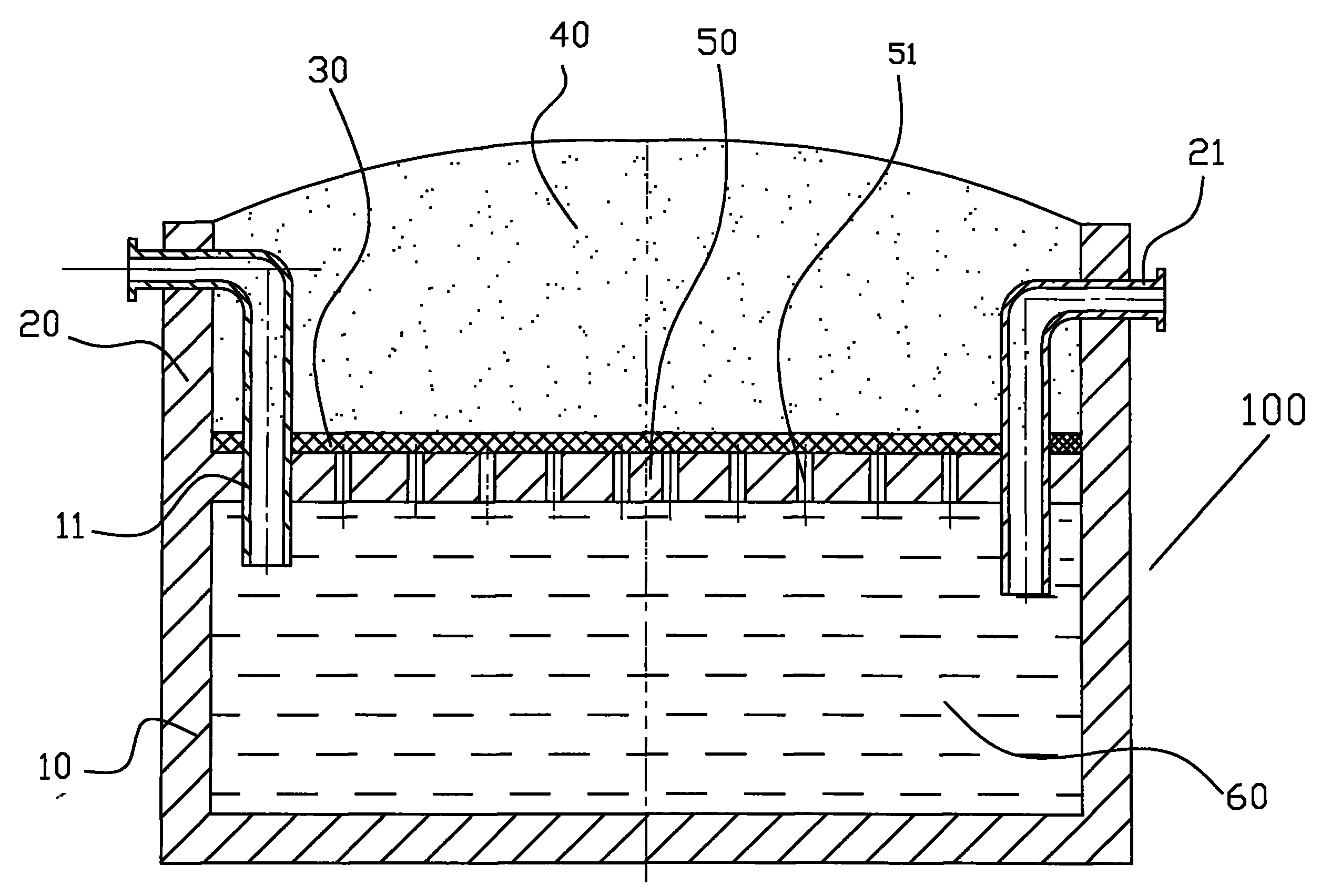

一储土槽，该储土槽位于顶盖的上方，在其两个侧壁上分别设有一直角形的弯管，弯管的下端穿过顶盖下伸至污水槽中，其中一个为污水输入管，另一个为处理水排出管;在储土槽中堆积有土壤;
一可防止土壤掉入污水槽中的透水性铺垫，它铺设在储土槽的底部。
2.根据权利要求1所述的污水净化土壤处理及污水臭气溢出防止装置，其特征是所述的连通孔为多个，且与顶盖的上、下面垂直，其横截面为圆形或椭圆形或长条形或正多边形或它们之间的任意组合。
3.根据权利要求1或2所述的污水净化土壤处理及污水臭气溢出防止装置，其特征是所述的污水输入管和处理水排出管的上端位于储土槽之相对的两个侧壁上，且排出管的水位略低于输入管的水位。
4.根据权利要求3所述的污水净化土壤处理及污水臭气溢出防止装置，其特征是所述的透水性铺垫是透水性无纺布或不锈钢网或麻袋或棕榈纤维。
5.根据权利要求4所述的污水净化土壤处理及污水臭气溢出防止装置，其特征是还有一可给土壤通气的供气装置。
6.根据权利要求5所述的污水净化土壤处理及污水臭气溢出防止装置，其特征是还有一可给土壤加热的装置。
7.根据权利要求6所述的污水净化土壤处理及污水臭气溢出防止装置，其特征是所述的加热装置是埋入土壤中的电热管或电热线。
8.根据权利要求7所述的污水净化土壤处理及污水臭气溢出防止装置，其特征是所述的连通孔的直径或边长在2-15厘米间，连通孔的数量在3-30个/每平方米间为佳;所述的土壤之厚度在10-100厘米间为佳;所述的处理水排出管之中心线距透水性铺垫顶面的高度在2-50厘米间为佳。
说明书
污水净化土壤处理及污水臭气溢出防止装置
技术领域
本实用新型涉及一种污水净化处理及污水臭气溢出防止装置。
背景技术
随着城市人口的不断增多，人们越来越重视污水对环境的污染问题。处理污水的装置种类繁多，其中用土壤来处理污水的发明创造也不断涌现，这是由于土壤是一个多孔的体系，具有较高的表面积，可以截留和吸附污染物;土壤中生存着无数的可以降解污染物质的小动物和微生物。另外，土壤还是一个具有化学平衡、络合、蛰合物质、氧化还原物质、酸碱度调整等的综合体系，通过它可以发生化学降解作用，也可以使废水中的污染物得到净化，吸附去除污水中溢出的臭气。
专利号为200520142499.6，公告号为CN2920981Y，名称为“一种生态污水处理装置”的实用新型专利即是其中的一个。该装置包括一池体，池体的周围有防水层，池体自下而上依次设有土壤层、至少一个沟形不透水层、砂层和土壤层。其中砂层置于不透水层内;池体内设有布水管，布水管置于土壤层内的砂层上方，布水管周壁设有初级过滤层，在池体的底部还设有集水管。该装置可以实现净化污水的目的，但是它存在着以下的不足：
1、该装置池体中的结构比较复杂，在池中要设置布水管和集水管，并且要在池中管子的上下添加过滤层、砂层和土壤层，当其中的土壤层长时间使用后其去污能力必然降低，如果想要更换土壤，则十分困难;如果不更换土壤则污水处理效果会大大降低;
2、如果池中的管子损坏后需要更新时，一是要损坏池子，二是要增加维修的大量费用，使整个污水处理的运营成本大大增加。因此，该装置确有改进之必要。
为了解决上述问题，后来将工业污水、冲水厕所的污水和厨房杂排废水等生活污水、畜牧业污水等污水，首先在污水槽通过微生物的初级处理，再通过随后的各种处理工艺强化微生物的作用而分解污水中的有机物，达到净化污水的方法得到广泛地利用。这时，作为第一级处理的污水槽，通常在上部用混凝土等做盖板。盖板和污水之间留有一定的空间。但是，随着污水中的飘浮物的流入以及来自槽下部污染物质的发酵而渣滓上浮。由于浮渣从下向上挤压而逐渐变厚，出现硬化结壳现象。为此，硬化结壳的浮渣需要定期性地清掏除去。但是，浮渣上部表面与空气接触而固化，往往要用破碎棒击碎才能除去。由于处理槽上部有混凝土盖板，只能从检查口插入破碎棒进行，作业非常困难。另一方面，作为第一级处理的污水槽的上部空间还有空气存在，从这里很容易溢出臭气，污染周围空间环境。有空气存在，还会出现自然充氧，提高水中含氧量，所以厌氧处理机能不能充分发挥，从而影响后续处理部分乃至整个污水处理装置处理效果的发挥，于是利用这种净化装置来净化污水的净化效率低，占地面积大。
发明内容
本实用新型的目的是克服上述现有技术的缺陷和不足，提供一种结构简单、厌氧处理效果好，污水净化效率高，同时可以防止污水槽内浮渣硬化结壳以及污水槽臭气溢出现象的土壤污水净化除臭装置。并且其占地面积小，使用寿命长，可降低运营成本。
本专利申请的设计者发现，在污水槽上部的混凝土盖板损坏时，土壤层和污水槽处于连通状态，这时浮渣硬化结壳的现象得到显著地抑制。设计者从该现象得到启示，加上设计者过去积累的用土壤吸附除臭的经验，并锐意研究，追究到土壤中包含大量的种类繁多的小动物及土壤微生物、土壤酵素及包含的矿物质成分，这些成分可提高污水处理能力。土壤上部的栽种植物也可以吸收分解污染物质。在提高污水处理能力同时，并有效的防止污水槽浮渣硬化结壳，同时用土壤吸附除去污水中溢出的臭气。从这一点出发，设计者提出了实现上述目的的解决方案。本方案的土壤污水净化处理装置与现有技术一样，都是利用土壤的功能来净化污水，包括污水槽和位于其上面的顶盖，其改进是：所述的顶盖上设有至少一个与污水污水槽相通的连通孔;另外还包括：
一储土槽，该储土槽位于顶盖的上方，在其两个侧壁上分别设有一直角形的弯管，弯管的下端穿过顶盖下伸至污水槽中，其中一个为污水输入管，另一个为处理水排出管，且排出管的水位略低于输入管的水位;在储土槽中堆积有土壤;
一可防止土壤掉入污水槽中的透水性铺垫，它铺设在储土槽的底部。
进一步地，所述的连通孔为多个且与顶盖的上、下面垂直，其横截面可为圆形或椭圆形或长条形或正多边形或它们之间的任意组合。
进一步地，所述的污水输入管和处理水排出管的上端分别位于储土槽之相对的两个侧壁上。
更进一步地，所述的土壤是自然土壤或人工改良土壤或者旱土与砂石混合后的透气性土壤。
进一步地，所述的透水性铺垫是透水性无纺布或不锈钢网或麻袋或棕榈纤维。
进一步地，在所述的土壤中还包含有适量的人工培育的小动物及微生物菌。
更进一步地，还可以设置有一可给土壤通气的供气装置。
再进一步地，还可以设置有一可给土壤加热的装置。所述的加热装置可以是埋入土壤中的电热管或电热线。
使用时，将待净化处理的污水从污水输入管输入污水槽，在污水槽中污水经过初级处理的同时，即微生物的消化处理或称腐败处理的同时;污水通过顶盖上的多个连通孔将储土槽中的土壤部分或全部浸润，由于土壤中包含大量的种类繁多的以污染物为营养源的小动物及土壤微生物、土壤酵素及包含的矿物质成分可截留和吸附污染物，发生化学降解作用，同时，上部土壤的栽种植物也可以吸收分解污染物质，使废水中的污染物得到净化。即对污水进行进一步追加处理，并可以有效地防止污水处理槽浮渣硬化结壳，也可吸附去除污水中溢出的臭气。经过土壤进一步处理后的出水水质好于未经土壤处理出水，可以减轻后续处理工序的处理负荷。
本实用新型的有益效果是：
1、其结构简单，并且结构的改进可以有效地防止污水处理槽浮渣硬化结壳，使污水槽中的厌氧消化处理充分地进行，提高初级处理的效果;
2、经初级处理的污水再由土壤进行进一步处理，使污水净化的效果提高，处理效率大大增加;
3、如果对所述的土壤成分进行改进，或在上部土壤栽种植物吸收分解污染物质，或在土壤中添加适量的人工培育的微生物菌，或给土壤增加供气，或者在寒冷的季节时给土壤加热，则会更进一步提高净化效率，缩小处理污水的占地面积，降低整个污水处理的运营成本。
4、通过土壤覆盖，可以有效地吸附去除污水中溢出的臭气。特别是生活区化粪池等污水设施经常溢出臭气，污染空气的现象，利用本专利可以获得解决。
