申请日2009.06.17
公开(公告)日2010.05.19
IPC分类号G01N27/06; G01N29/024
摘要
本实用新型涉及一种印染退浆废水中的浆浓度和碱浓度检测仪，它包括浆浓度测量单元和钠离子浓度测量单元，所述的浆浓度测量单元包括设置在退浆废水溶液中相距设定距离的发射端超声波传感器和接收端超声波传感器、与超声波发生器、信号处理电路以及控制器，所述的钠离子浓度测量单元包括设置在退浆废水溶液中的两个相连通的环形电感线圈、与其中一环形电感线圈相电连接的振荡与激励电路、与另一环形电感线圈相电连接的放大电路以及与处理器，由所述的浆浓度测量单元测得的浆浓度以及钠离子浓度测量单元测得的钠离子浓度从而获得退浆废水溶液中的碱浓度大小。通过该检测仪对浆浓度和碱浓度的检测，为后续废水的合理处理提供了较大的参考依据。
权利要求书

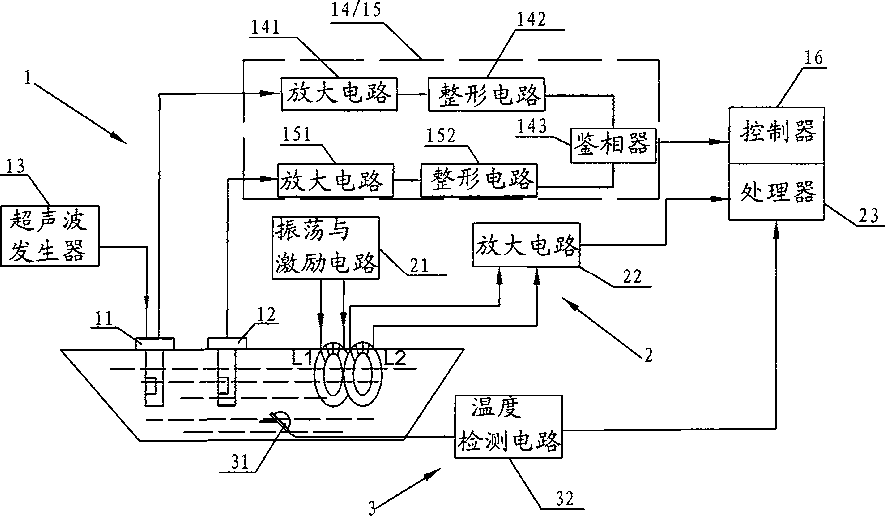

1.一种印染退浆废水中的浆浓度和碱浓度检测仪，其特征在于：它包括
浆浓度测量单元(1)，所述的浆浓度测量单元(1)包括设置在退浆废水溶液中相距设定距离的发射端超声波传感器(11)和接收端超声波传感器(12)、与所述的发射端超声波传感器(11)输入端相连接用于向其提供超声波信号源的超声波发生器(13)、分别与所述的发射端超声波传感器(11)和接收端超声波传感器(12)的输出端相电连接的信号处理电路(14、15)以及与所述的信号处理电路(14、15)输出端相连接的控制器(16)，所述的控制器(16)根据发射端超声波传感器(11)输出的信号与接收端超声波传感器(12)输出的信号时间差对浆浓度进行计算;
钠离子浓度测量单元(2)，所述的钠离子浓度测量单元(2)包括设置在退浆废水溶液中的两个相连通的环形电感线圈(L1、L2)、与其中一环形电感线圈(L1)相电连接的振荡与激励电路(21)、与另一环形电感线圈(L2)相电连接的放大电路(22)以及与所述的放大电路(22)输出端相电连接的处理器(23)，所述的处理器(23)根据另一环形电感线圈(L2)的输出测量废水溶液的电导率从而计算出钠离子浓度。
2.根据权利要求1所述的印染退浆废水中的浆浓度和碱浓度检测仪，其特征在于：该检测仪还包括温度补偿单元(3)，所述的温度补偿单元(3)包括设置在退浆废水溶液中的温度传感器(31)、与所述的温度传感器(31)输出端相电连接的温度检测电路(32)，所述的温度检测电路(32)输出端与所述的控制器(16)或处理器(23)相电连接，所述的温度补偿单元(3)用于检测溶液的温度以保持温度稳定。
3.根据权利要求1或2所述的印染退浆废水中的浆浓度和碱浓度检测仪，其特征在于：所述的控制器(16)和处理器(23)为同一控制芯片。
4.根据权利要求1所述的印染退浆废水中的浆浓度和碱浓度检测仪，其特征在于：所述的信号处理电路(14、15)包括依次相电连接的放大电路(141、151)、整形电路(142、152)以及与两整形电路(142、152)输出端相连接的鉴相器(143)。
说明书
印染退浆废水中的浆浓度和碱浓度检测仪
技术领域
本实用新型涉及一种工业印染废水处理装置。
背景技术
印染行业前处理退浆工序所产生的退浆废水是高浓度、碱性、有机废水，浆料乳化，分散在溶液中，PH值达14以上，化学需氧量COD高达2-3万mg/L，是整个印染废水中污染值最高，最难处理的，也是印染废水处理效果不理想的重要因数之一。根据“清浊分流，分质处理”的理念，采用自主知识产权的“零排放专用助剂”，重点对退浆废水进行即时处理，残碱余热回用，并对处理后的絮凝物(或称污泥)进行资源再利用开发，从而达到退浆废水的零排放处理，这是印染退浆废水处理的一个创新，实现了节能、降耗、减排、增效的目的。
退浆废水处理中，很关键的一个环节是检测废水中的浆浓度和碱浓度，这是正确投放助剂用量的依据，是确保经济性，并有效地处理退浆废水的关键。因此，如何检测废水中的浆浓度和碱浓度是待解决的问题。
实用新型内容
本实用新型目的就是提供一种用于检测退浆废水中的浆浓度和碱浓度从而为处理废水提供有效的参考依据的检测仪。
为了达到上述发明目的，本实用新型的技术方案为：一种印染退浆废水中的浆浓度和碱浓度检测仪，它包括
浆浓度测量单元，所述的浆浓度测量单元包括设置在退浆废水溶液中相距设定距离的发射端超声波传感器和接收端超声波传感器、与所述的发射端超声波传感器输入端相连接用于向其提供超声波信号源的超声波发生器、分别与所述的发射端超声波传感器和接收端超声波传感器的输出端相电连接的信号处理电路以及与所述的信号处理电路输出端相连接的控制器，所述的控制器根据发射端超声波传感器输出的信号与接收端超声波传感器输出的信号时间差对浆浓度进行计算;
钠离子浓度测量单元，所述的钠离子浓度测量单元包括设置在退浆废水溶液中的两个相连通的环形电感线圈、与其中一环形电感线圈相电连接的振荡与激励电路、与另一环形电感线圈相电连接的放大电路以及与所述的放大电路输出端相电连接的处理器，所述的处理器根据另一环形电感线圈的输出测量废水溶液的电导率从而计算出钠离子浓度;
由所述的浆浓度测量单元测得的浆浓度以及钠离子浓度测量单元测得的钠离子浓度从而获得退浆废水溶液中的碱浓度大小。
更进一步地，该检测仪还包括温度补偿单元，所述的温度补偿单元包括设置在退浆废水溶液中的温度传感器、与所述的温度传感器输出端相电连接的温度检测电路，所述的温度检测电路输出端与所述的控制器或处理器相电连接，所述的温度补偿单元用于检测溶液的温度以保持温度稳定。
所述的控制器和处理器为同一控制芯片。
所述的信号处理电路包括依次相电连接的放大电路、整形电路以及与两整形电路输出端相连接的鉴相器。
由于上述技术方案的运用，本实用新型具有下列优点：本实用新型利用超声波原理进行浆浓度的检测，利用溶液电导率对溶液中的钠离子浓度进行检测，通过检测到的浆浓度与钠离子浓度从而可得到溶液中残余氢氧化钠的浓度，即碱浓度，因此，通过该检测仪对浆浓度和碱浓度的检测，为后续废水的合理处理提供了较大的参考依据。
