申请日2009.10.28
公开(公告)日2010.04.21
IPC分类号C02F1/12
摘要
本发明是一种废水蒸发处理装置及应用该装置的方法，其包括废水罐、与废水罐相连的废水计量泵、自废水计量泵引出的废水输送管路、与废水输送管路相通的雾化喷嘴、收容雾化喷嘴的电除尘器、与电除尘器的一端相连用于输入原烟气的原烟气通道、与电除尘器另一端相连的脱硫吸收塔和连接电除尘器的析出固体输送管路，所述原烟气由锅炉提供。本发明废水蒸发处理装置所需的设备少、无须加药、投资省，实现了废水的零排放、而且该工艺占地面积很小、可节省空间。通过烟气负荷与脱硫废水流量匹配的综合调节，控制脱硫废水喷入电除尘器极板间的时间和流量，既对电除尘起到增湿效果，提升电除尘效率，同时避免瞬时废水量过大，影响电除尘器运行。
翻译权利要求书

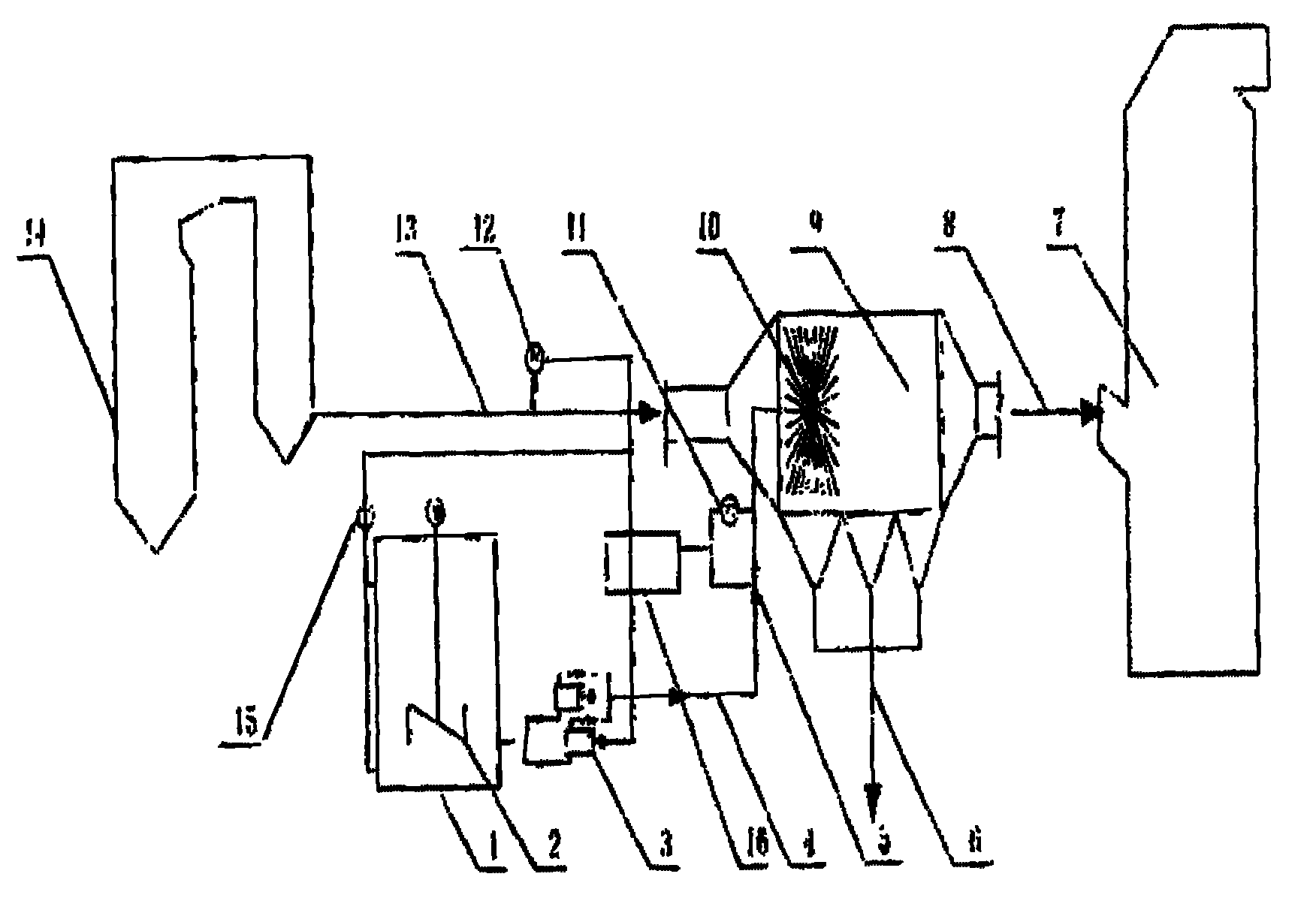

1.一种废水蒸发处理装置，其特征于：所述废水蒸发处理装置包括废水罐(1)、与废水罐(1)相连的废水计量泵(3)、自废水计量泵(3)引出的废水输送管路(4)、与废水输送管路(4)相通的雾化喷嘴(10)、收容雾化喷嘴(10)的电除尘器(9)、与电除尘器(9)的一端相连用于输入原烟气的原烟气通道(13)、与电除尘器(9)另一端相连的脱硫吸收塔(7)和连接电除尘器(9)的析出固体输送管路(6)，所述原烟气由锅炉(14)提供。
2.根据权利要求1所述的废水蒸发处理装置，其特征于：所述废水输送管路(4)上设有喷嘴调节阀门(5)，所述废水蒸发处理装置还设有一端连接废水输送管路(4)，另一端与喷嘴调节阀门(5)相连的压力测量装置(11)、测量废水罐(1)的液位的液位测量装置(15)、测量原烟气流量的烟气负荷测量装置(12)和同时与压力测量装置(11)、烟气负荷测量装置(12)、液位测量装置(15)和废水计量泵(3)相连的废水蒸发控制器(16)。
3.根据权利要求2所述的废水蒸发处理装置，其特征于：所述废水罐(1)中设有搅拌器(2)。
4.根据权利要求3所述的废水蒸发处理装置，其特征于：所述废水蒸发处理装置还设有同时与除尘器(9)和脱硫吸收塔(7)相通的除尘后烟气通道(8)。
5.一种应用权利要求1或2或3或4的废水蒸发处理装置的方法，其特征于：所述废水蒸发控制器(16)包括匹配计算模块、废水计量泵启停控制器、废水流量调节控制器，废水蒸发控制器(16)将从烟气负荷测量装置(12)获得烟气流量数据和又从废水罐(1)的液位测量装置(15)获得废水流量信号，通过匹配计算模块计算烟气流量和废水流量的摩尔量比，从而得到与烟气流量匹配的废水流量作为废水流量调节控制器的给定信号，再从以废水计量泵(3)流量反馈信号与废水流量调节控制器的给定信号的偏差作为废水计量泵启停控制器的输入参数。
说明书
废水蒸发处理装置及应用该装置的方法
技术领域
本发明属于烟气脱硫设备制造的技术领域，涉及一种用于湿法烟气脱硫的废水蒸发处理装置。
背景技术
湿法烟气脱硫技术是我国目前应用最普遍的一种烟气脱硫技述，采用此项技术脱硫过程中会产生一定量的废水，该废水重金属含量超标，含悬浮物和呈弱酸性，直接排放会对环境造成很大的危害，必须经过处理达标后排放。目前公知的湿法烟气脱硫废水处理采用的是加药处理的工艺，该工艺包括废水中和、重金属离子和氟离子的去除、絮凝、沉淀、净水排放五个工艺步骤。该工艺所需的设备比较多，工艺复杂，而且需要投加大量的化学药剂，成本较高。同时，该废水处理工艺对废水中高浓度的氯离子(Cl-)几乎不做任何脱除，这不利于脱硫废水的重新利用，而过量的Cl-会对环境产生不良影响。
发明内容
技术问题：本发明提供了一种设备少、工艺简单、成本低的废水蒸发处理装置及应用该装置的方法。
技术方案：一种废水蒸发处理装置，其包括废水罐、与废水罐相连的废水计量泵、自废水计量泵引出的废水输送管路、与废水输送管路相通的雾化喷嘴、收容雾化喷嘴的电除尘器、与电除尘器的一端相连用于输入原烟气的原烟气通道、与电除尘器另一端相连的脱硫吸收塔和连接电除尘器的析出固体输送管路，所述原烟气由锅炉提供。
优选的，所述废水输送管路上设有喷嘴调节阀门，所述废水蒸发处理装置还设有一端连接废水输送管路，另一端与喷嘴调节阀门相连的压力测量装置、测量废水罐液位的液位测量装置和测量原烟气流量的烟气负荷测量装置。
优选的，所述废水罐中设有搅拌器。
优选的，所述废水蒸发处理装置还设有同时与除尘器和脱硫吸收塔相通的除尘后烟气通道。
本发明还提供了一种应用上述废水蒸发处理装置的方法，所述废水蒸发控制器包括匹配计算模块、废水计量泵启停控制器、废水流量调节控制器，废水蒸发控制器将从烟气负荷测量装置获得烟气流量数据和又从废水罐的液位测量装置获得废水流量信号通过匹配计算模块计算烟气流量和废水流量的摩尔量比，从而得到与烟气流量匹配的废水流量作为废水流量调节控制器的给定信号，再从以废水计量泵流量反馈信号与废水流量调节控制器的给定信号的偏差作为废水计量泵启停控制器的输入参数。
有益效果：本发明废水蒸发处理装置所需的设备少、无须加药、投资省，实现了废水的零排放、而且该工艺占地面积很小、可节省空间。通过烟气流量与脱硫废水流量匹配的综合调节，控制脱硫废水喷入电除尘器的极板间的时间和流量，既对电除尘起到增湿效果，提升电除尘效率，同时避免脱硫废水量瞬时过大，影响电除尘器运行。
