申请日2009.11.13
公开(公告)日2010.12.01
IPC分类号C02F9/14; C02F3/28; C02F1/50; C02F3/30; C02F3/06
摘要
本实用新型公开了一种高效人工快渗污水处理系统。该高效人工快渗污水处理系统中，经化粪池处理后的生活污水通过管路与厌氧生物处理装置(2)的污水进水口接通，厌氧生物处理装置(2)的污水出水口通过管路与高效人工快渗污水处理装置(4)的污水进水口接通，经人工快渗污水处理装置(4)处理的污水通过管路排放，或通过管路与消毒池(5)的进水口接通，经消毒池(5)消毒处理后通过管路排放。本实用新型出水水质好，出水水质达到或优于《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准。创造性的提出将厌氧处理与人工快渗相结合，为今后污水处理提出了一条思路。
权利要求书

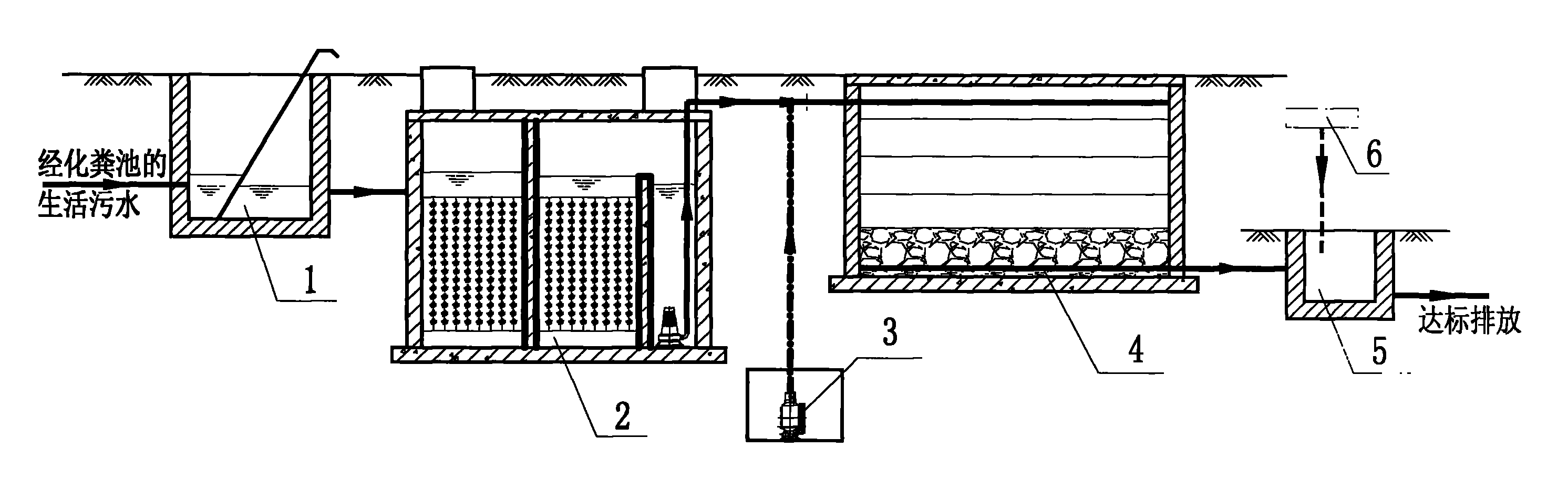

1.高效人工快渗污水处理系统，其特征在于，包括厌氧生物处理装置(2)、高效人工快渗污水处理装置(4)，经化粪池处理后的生活污水通过管路与厌氧生物处理装置(2)的污水进水口接通，厌氧生物处理装置(2)的污水出水口通过管路与高效人工快渗污水处理装置(4)的污水进水口接通，经高效人工快渗污水处理装置(4)处理的污水通过管路排放，或通过管路与消毒池(5)的进水口接通，经消毒池(5)消毒处理后通过管路排放。
2.根据权利要求1所述的高效人工快渗污水处理系统，其特征在于，所述高效人工快渗污水处理装置(4)置于一封闭的腔体内，所述高效人工快渗污水处理系统还包括风机(3)，风机(3)出风口通过射流装置与厌氧生物处理装置(2)、高效人工快渗污水处理装置(4)之间的管路导通，或风机(3)出风口通过射流装置与高效人工快渗污水处理装置(4)所在的封闭的腔体导通。
3.根据权利要求1或2所述的高效人工快渗污水 处理系统，其特征在于，所述高效人工快渗污水处理系统还包括格栅井(1)，经化粪池处理后的生活污水通过管路与格栅井(1)的进水口接通，格栅井(1)的出水口通过管路与厌氧生物处理装置(2)的污水进水口接通。
4.根据权利要求1或2所述的高效人工快渗污水处理系统，其特征在于，所述消毒池(5)处设有加药装置(6)，加盐装置(6)通过管路接通于消毒池(5)内。
5.根据权利要求1所述的高效人工快渗污水处理系统，其特征在于，所述高效厌氧污水处理装置内放有含厌氧微生物的填充物。
6.根据权利要求1所述的高效人工快渗污水处理系统，其特征在于，所述高效人工快渗污水处理装置内放有含厌氧、兼氧、好氧微生物的填充物。
说明书
高效人工快渗污水处理系统
技术领域
本实用新型涉及一种生活污水的处理系统，具体说是一种高效人工快渗污水处理系统。
背景技术
国内目前常规的生活污水处理技术有普通活性污泥法、氧化沟、SBR工艺以及在这些基础上改进的工艺技术，其基本特点是在好氧生化的基础上配以物化手段，这类技术虽然各有特点且易于实施，但都存在以下缺陷：①能耗高，导致运行费用高;②操作管理复杂;③剩余污泥量多，导致二次污染问题;④污水进水浓度不能太高;⑤对含难好氧生化降解污染物的污水处理效果差;⑥难以达到回用水标准。
近年发展起来的人工快速渗滤系统(Constructed Rapid Infiltration，简称CRI系统)是在对各种类型土地处理系统研究总结的基础上提出的。它在很大程度上借鉴了污水快速渗滤土地处理系统和人工构造湿地系统，所以仍存在抗冲击负荷低、难处理高浓度废水、占地面积大的缺点。
综上所述：研发一种能耗低、产泥量少、处理效果好、占地面积小的新型生活污水处理技术是一种发展趋势。
实用新型内容
本实用新型所要解决的技术问题是提供一种高效人工快渗污水处理系统(简称ECRI)，该高效人工快渗污水处理系统是一种新型地埋式高效生活污水处理系统，该系统可使生活污水出水水质达到或优于《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准。
本实用新型解决上述技术问题所采用的技术方案是：高效人工快渗污水处理系统，所述经化粪池处理后的生活污水通过管路与厌氧生物处理装置的污水进水口接通，厌氧生物处理装置的污水出水口通过管路与高效人工快渗污水处理装置的污水进水口接通，经人工快渗污水处理装置处理的污水通过管路排放，或通过管路与消毒池的进水口接通，经消毒池消毒处理后通过管路排放。
所述高效人工快渗污水处理装置设置于一封闭的腔体内，所述高效人工快渗污水处理系统还包括风机，风机出风口通过射流装置与厌氧生物处理装置、高效人工快渗污水处理装置之间的管路导通，或风机出风口通过管路与人工快渗污水处理装置所在的封闭的腔体导通。
所述高效人工快渗污水处理系统还包括格栅井，生活污水通过管路与格栅井的进水口接通，格栅井的出水口通过管路与厌氧生物处理装置的污水进水口接通。
所述消毒池处设有加药装置，加药装置通过管路接通于消毒池内。
所述高效厌氧污水处理装置内放有含厌氧微生物的填充物。
所述高效人工快渗污水处理装置内放有含厌氧、兼氧、好氧微生物的填充物。
本实用新型的高效人工快渗污水处理系统采用新型地埋式高效生活污水处理技术，以高效厌氧为一级，高效人工快渗为二级的处理工艺：①污水首先进行高效厌氧处理，厌氧过程不需供氧耗能，且污泥产生量非常少;同时，高效厌氧过程对高浓度、含难降解污染物的生活污水有极强的降解能力，经高效厌氧处理后的污水有机物负荷大大降低。②经高效厌氧处理后的污水进入高效人工快渗系统，高效人工快渗系统通过引风机向污水中通入氧气，通过控制污水中的溶解氧量，营造溶解氧梯度分布环境，实现菌膜的厌氧、兼氧、好氧三种共生状态，有效去除氨氮和磷，并深度去除有机物和污染物，使出水水质达标。
综上所述，本实用新型的有益效果是：
1、创造性的提出将厌氧处理与人工快渗相结合，为今后污水处理提出了一条思路。
2、本发明出水水质好，出水水质达到或优于《城镇污水处理厂污染物排放标准》GB18918-2002一级A标准。
3、运行费用低、能耗低。
4、占地面积小。整套设施可以采用地埋式，表面土壤可以用作其他用途。
5、产泥量少。本发明采用高效厌氧与高效人工快渗相结合的工艺，污泥产量极少。
6、适应性广。本发明不仅适用于生活污水的处理，且可用于其它高浓度的工业废水的处理。
