申请日2009.11.13
公开(公告)日2010.09.22
IPC分类号C02F1/50; C02F1/52
摘要
本实用新型公开一种用于水处理的水力搅拌装置，包括水桶、设在水桶下部的进水阀和排污阀，其特征在于：一水泵设在水桶的旁边，该水泵的进水管伸入水桶内，并浸没在水中;该水泵的出水管也浸没在水桶内的水中，出水管的下部弯折段与水桶的底面平行，在出水管下部弯折段上所有多个中心线与水桶底面平行且出水方向相反的喷水构件。本实用新型由于水泵的进水口和出水口都浸没在水桶内的药液中，在水泵的作用下在药液水桶内形成旋流，利用水力搅拌，不仅搅拌充分均匀，而且搅拌装置不容易腐蚀损坏。
权利要求书
1.一种用于水处理的水力搅拌装置，包括水桶(1)、设在水桶下部的进水阀(2)和排污阀(3)，其特征在于：一水泵(4)设在水桶(1)的旁边，该水泵的进水管(5)伸入水桶内，并浸没在水中;该水泵的出水管(6)也浸没在水桶内的水中，出水管(6)的下部弯折段与水桶的底面平行，在出水管下部弯折段上所有多个中心线与水桶底面平行且出水方向相反的喷水构件(7)。
2.根据权利要求1所述的一种用于水处理的水力搅拌装置，其特征在于：所述的设在水泵的出水管下部弯折段上的喷水构件(7)为喷水嘴，左边设有三个喷水嘴，右边设有两个喷水嘴，右边的两个喷水嘴分别位于左边的两个相邻的喷水嘴之间。
3.根据权利要求1所述的一种用于水处理 的水力搅拌装置，其特征在于：所述的水桶(1)的断面呈圆形、椭圆形、或多边形。
说明书
一种用于水处理的水力搅拌装置
技术领域
本实用新型涉及水处理设备，具体涉及一种用于水处理的水力搅拌装置。
背景技术
在水处理过程中，需要加入消毒剂、絮凝剂等药品，其加药设备通常由药池、搅拌装置、投加装置组成。使用时，先在药池中加定量的水，再人工添加定量的药剂进药池，启动搅拌装置搅拌均匀后，然后，使用投加装置进行投药。现有的机械搅拌装置如螺旋桨式搅拌器，置于药池的上方并直接接触药液，不仅容易腐蚀损坏，而且搅拌不均匀。因此，需要加以改进。
发明内容
本实用新型的目的是提供一种用于水处理的水力搅拌装置，它操作简便，能充分有效地将药液搅拌均匀，不容易腐蚀损坏。
本实用新型所述的一种用于水处理的水力搅拌装置，包括水桶、设在水桶下部的进水阀和排污阀，其特征在于：一水泵设在水桶的旁边，该水泵的进水管伸入水桶内，并浸没在水中;该水泵的出水管也浸没在水桶内的水中，出水管的下部弯折段与水桶的底面平行，在出水管下部弯折段上所有多个中心线与水桶底面平行且出水方向相反的喷水构件。利用水桶内的水在水泵的作用下，在水桶内形成旋流，达到将水桶内的药液搅拌均匀的目的，使搅拌装置不容易腐蚀损坏。
所述的一种用于水处理的水力搅拌装置，其所述的设在水泵的出水管下部弯折段上的喷水构件为喷水嘴，左边设有三个喷水嘴，右边设有两个喷水嘴，右边的两个喷水嘴分别位于左边的两个相邻的喷水嘴之间。这样，左右两边的喷水嘴喷出的水在水桶内形成旋流，从而将药液搅拌均匀。
所述的一种用于水处理的水力搅拌装置，其所述的水桶的断面呈圆形、椭圆形、或多边形。优选的方案是六边形，可以使水桶内形成旋流改变方向，从而充分有效地将药液搅拌均匀。
本实用新型和现有技术相比具有以下优点：由于水泵的进水口和出水口都浸没在水桶内的药液中，在水泵的作用下在药液水桶内形成旋流，利用水力搅拌，不仅搅拌充分均匀，而且搅拌装置不容易腐蚀损坏。

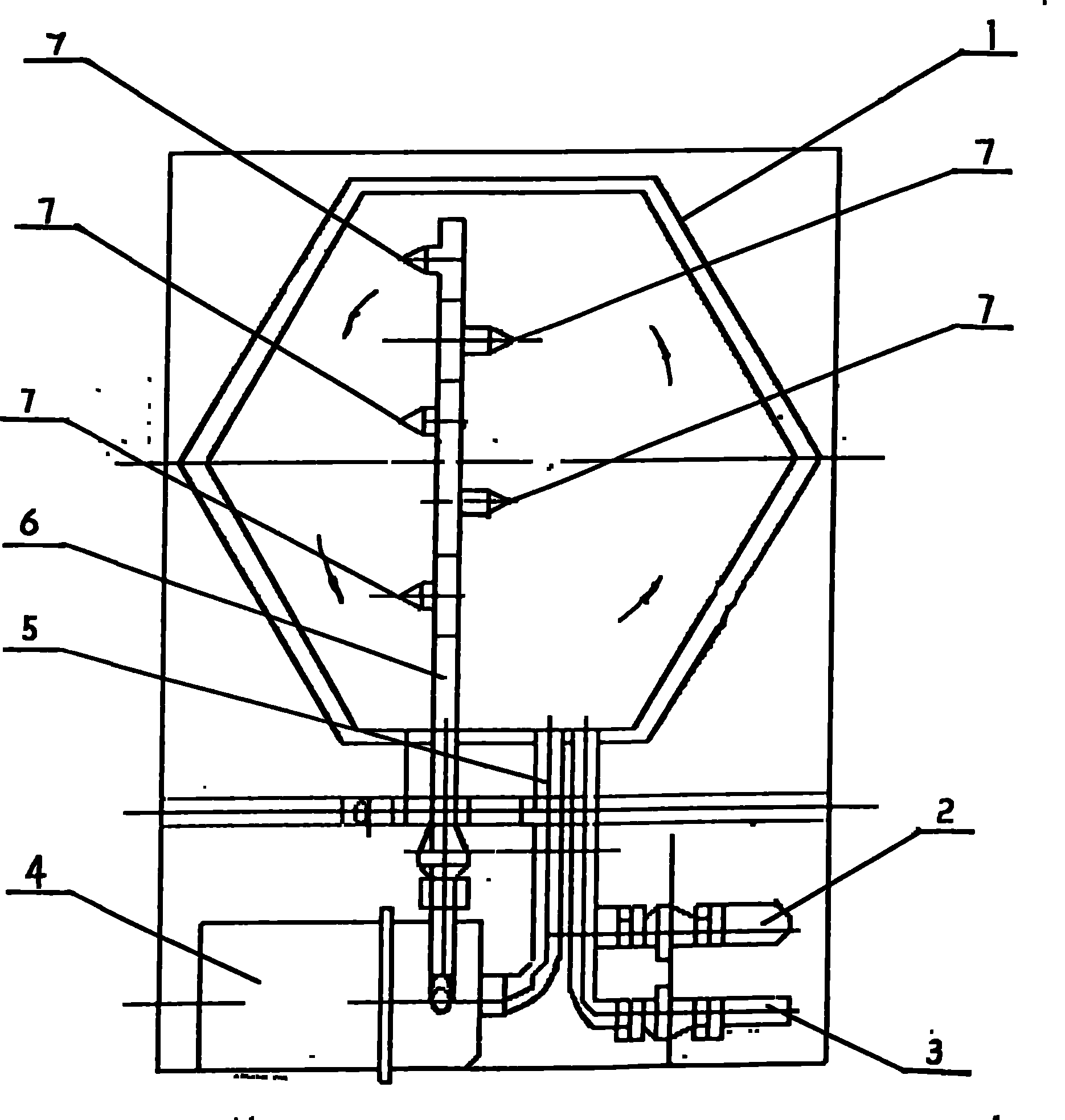

附图说明
