申请日2009.08.05
公开(公告)日2010.05.26
IPC分类号B08B3/08; C02F7/00; C02F3/02
摘要
本实用新型涉及一种水处理曝气系统的清洗装置，由清洗液容器，计量泵，输入管路，中间管路，输出管路，安全保护管路，回流管路，二位三通阀，安全阀，雾化喷嘴等组成;由计量泵将容器内的清洗液送入管路，通过管路末端连接雾化喷嘴，形成雾状清洗液喷入曝气通道，对曝气系统进行清洗。本实用新型利用甲酸溶液在曝气设备正常工作的同时自动高效地完成曝气设备清洗工作，结构合理，工作安全，避免设备停机和人工清洗等费时费力的低效工作，可以方便有效地实现曝气设备的日常维护;不仅能有效提高曝气效率，而且可以防止鼓风机带负载运行，有效地节约能耗。
权利要求书
1.一种水处理曝气系统的清洗装置，其特征在于：包括清洗液容器，输入管路一端置入清洗液容器内，输入管路的另一端连接在计量泵的输入端，计量泵连接电机及控制器，通过电机驱动并由控制器控制;在计量泵的输出端连接有第一中间管路，第一中间管路的末端连接有第一三通的入口;第一三通的出口通过第二中间管路连接在二位三通阀的第一通路口;第一三通的另一出口通过安全阀、安全保护管路与第二三通的入口连接，二位三通阀的第二通路口与第二三通的另一入口连接，第二三通的出口连接回流管路，回流管路接回清洗液容器内;二位三通阀的第三通路口连接输出管路，在输出管路的终端连接雾化喷嘴。
2.一种如权利要求1所述的水处理曝气系统的清洗装置，其特征在于：所述输出管路的终端通过快速接头连接雾化喷嘴。
说明书
水处理曝气系统的清洗装置
技术领域
本实用新型涉及水处理领域，尤其涉及水处理曝气系统的清洗装置。
背景技术
曝气系统是水处理系统中的一个重要组成部分，尤其在污水池中，通过曝气使水中溶解含有适量的氧气，可以保持水处理中的污水处理菌群存活并有效工作，因此含氧量是非常重要的一个参数。微孔曝气器可以产生非常细密的气泡，有效增加了气泡和水接触界面的面积，极大的提高了溶氧效率。因此在现代化的水处理设备中应用越来越广泛。
但是同时由于微孔曝气器的孔非常微小，极其容易堵塞。曝气器堵塞的原因通常是由于钙质、铁类积垢造成，例如进入曝气器细孔的微粒。如果设备长期连续曝气，堵塞率很低;但是如果曝气中断，例如：由于电力不足或者相关工艺原因，设备停止曝气，此时水的压力会使微粒或者污物进入曝气器细孔造成堵塞。堵塞将增加空气背压，导致鼓风机加载工作，从而导致额外的能量消耗。
因此需要清洗堵塞的曝气器，通常会采用以下方法：一种是排干水池，用高压水或者清洗剂与刷子进行清洗;另一种是将曝气组移出水池，拆下曝气器，逐一清洗。这些方法不仅需要暂停设备的正常运行，而且需要人工进行清洗，费时费力而且低效，严重影响了整套水处理系统的正常运行。
对于曝气系统的清洗，85%的甲酸是一种理想的化学清洗剂，能强力且有效的溶解大多数曝气器微孔的积垢。同时，它使用比较安全方便，不会影响生物和菌种生长过程，也不会腐蚀曝气系统常用的ABS、UPVC塑料管、不锈钢管件、橡胶膜片，镀锌管在一定程度上也能耐甲酸的腐蚀。但是在人工清洗时，不可避免地存在着甲酸和人体皮肤直接接触的潜在危险，虽然是弱酸，但是依然还是有腐蚀作用和化学毒性，因此需要必要的防护措施。
实用新型内容
针对现有技术中为了解决曝气器的堵塞问题，需要停止曝气设备运行，采用人工清洗曝气系统，费时费力低效且存在安全隐患等问题，提供一种水处理曝气系统的清洗装置，其具有方便安全、高效以及能在设备正常运行条件下进行自动清洗的优点。
本实用新型所采用的技术方案如下：

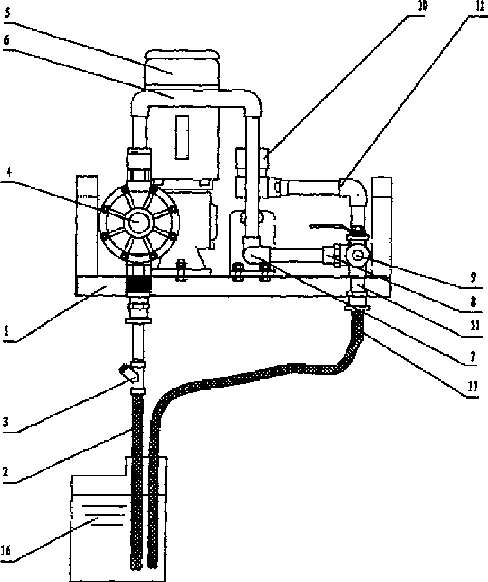

一种水处理曝气系统的清洗装置，包括清洗液容器，输入管路一端置入清洗液容器内，输入管路的另一端连接在计量泵的输入端，计量泵连接电机及控制器，通过电机驱动并由控制器控制;在计量泵的输出端连接有第一中间管路，第一中间管路的末端连接有第一三通的入口;第一三通的出口通过第二中间管路连接在二位三通阀的第一通路口;第一三通的另一出口通过安全阀、安全保护管路与第二三通的入口连接，二位三通阀的第二通路口与第二三通的另一入口连接，第二三通的出口连接回流管路，回流管路接回清洗液容器内;二位三通阀的第三通路口连接输出管路，在输出管路的终端连接雾化喷嘴。
所述输出管路的终端通过快速接头连接雾化喷嘴。
本实用新型结构合理，工作安全，可以在曝气设备正常工作的同时自动高效地完成曝气设备清洗工作，避免设备停机和人工清洗等费时费力的低效工作和危险，可以方便有效地实现曝气设备的日常维护;经常进行曝气系统的清洗，不仅能有效提高曝气的效率，而且可以防止鼓风机带负载运行，有效地节约能耗。
